乘用车前脸前保险杠外观结构设计

　　日常做整车外饰结构匹配时，前保险杠是最先要和周边件做边界校核的部件，它不只是大家认知里的外观覆盖件，同时承担着低速碰撞缓冲、行人腿部防护、前脸气流梳理、外饰件集成安装的多重作用，很多新手做建模时只盯着曲面顺滑度，忽略了实际装车后的安装间隙、功能件预留位，最后出的数模根本没法对接开模环节。

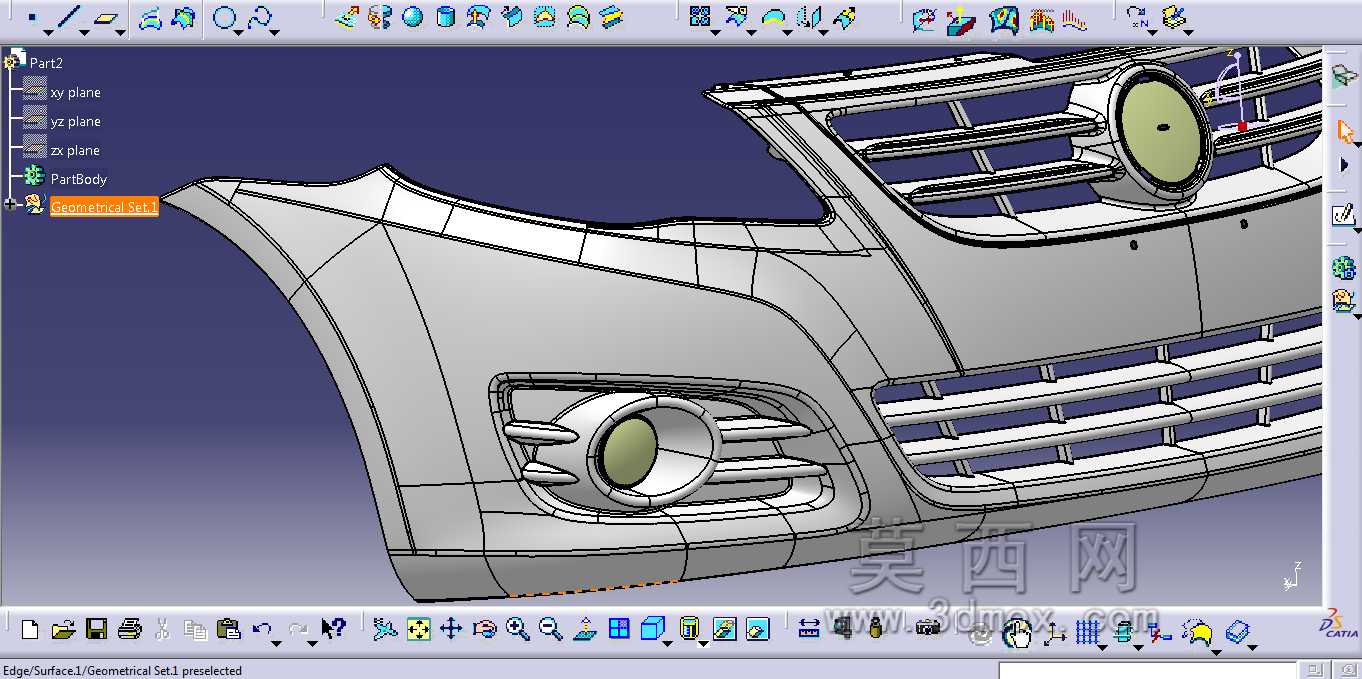

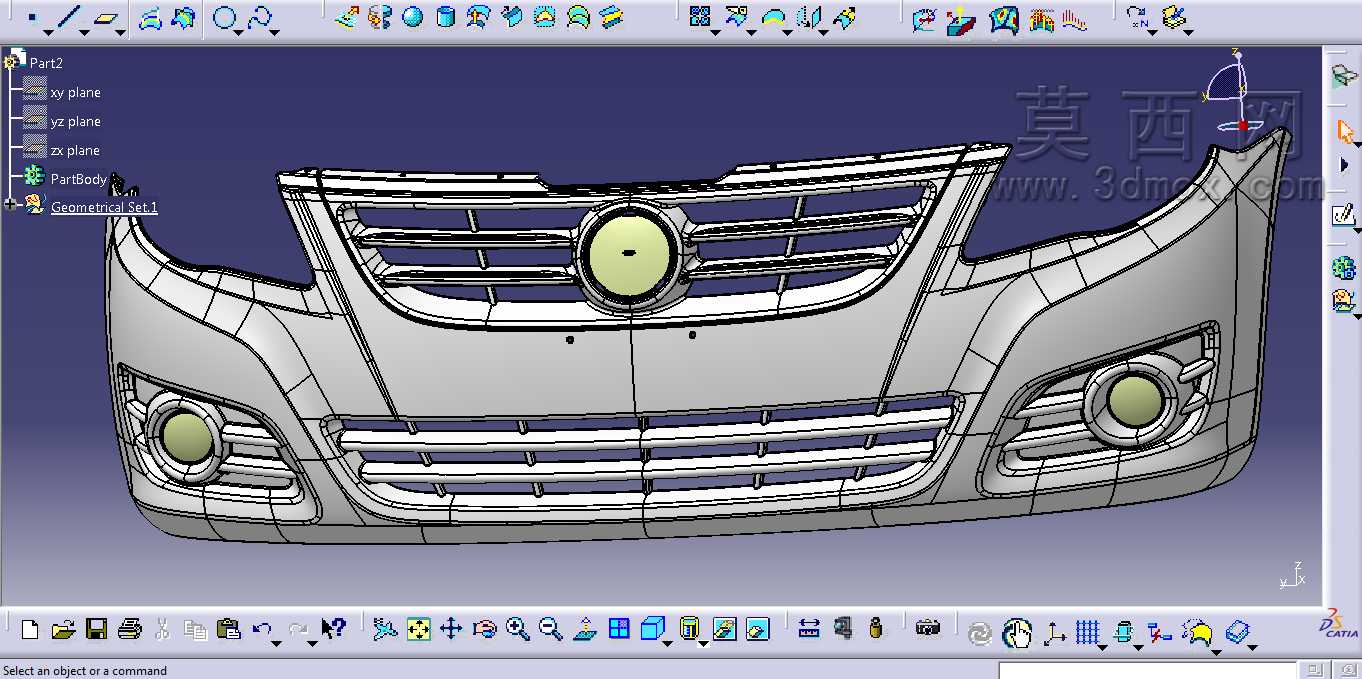

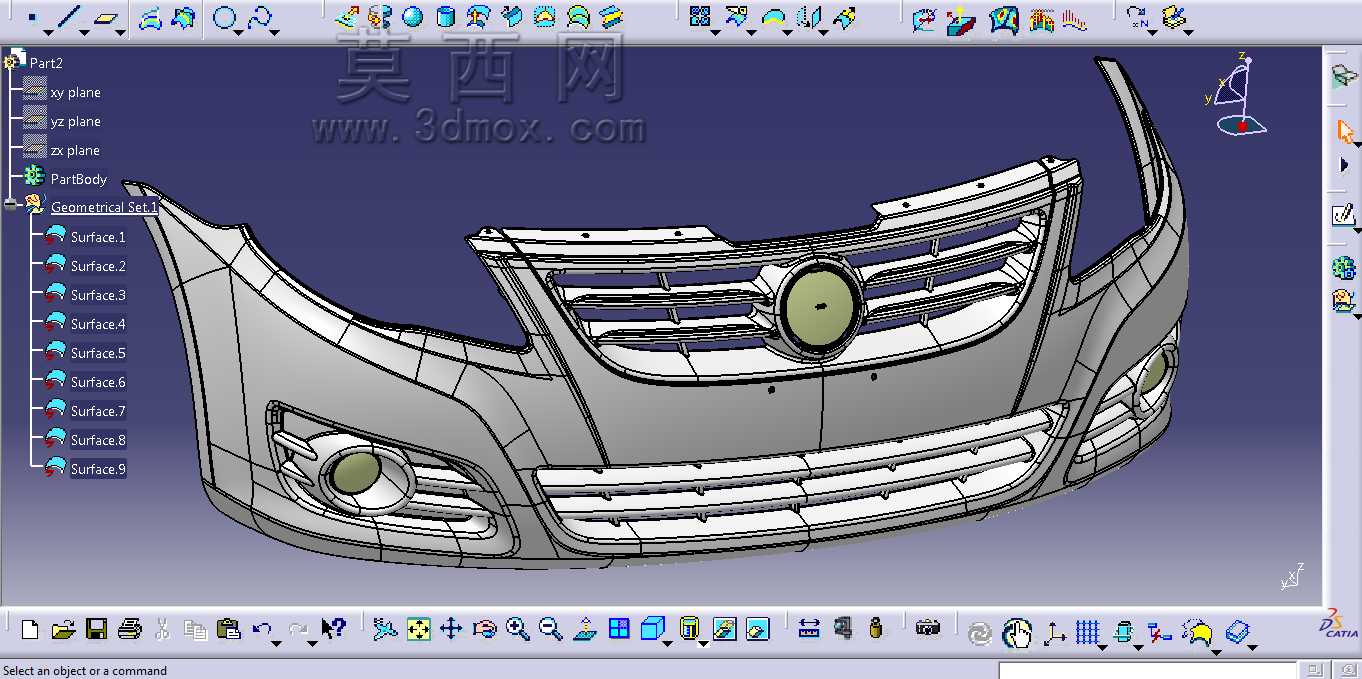

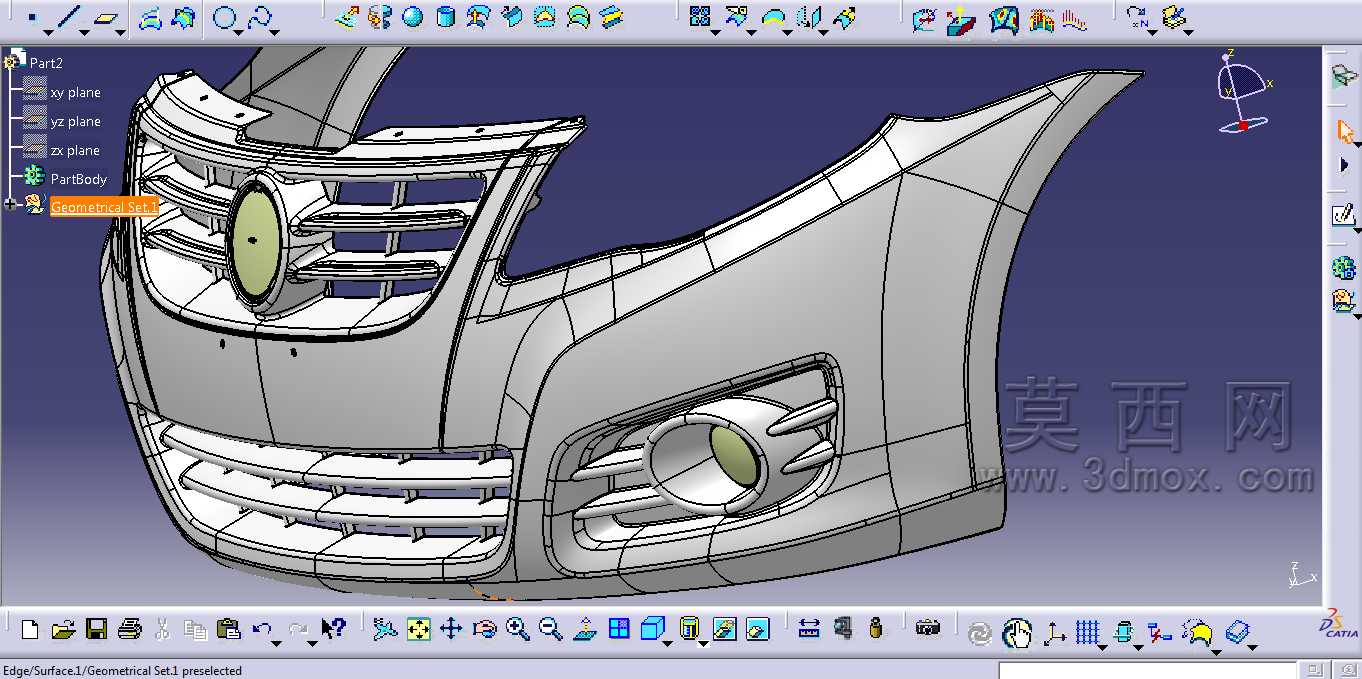

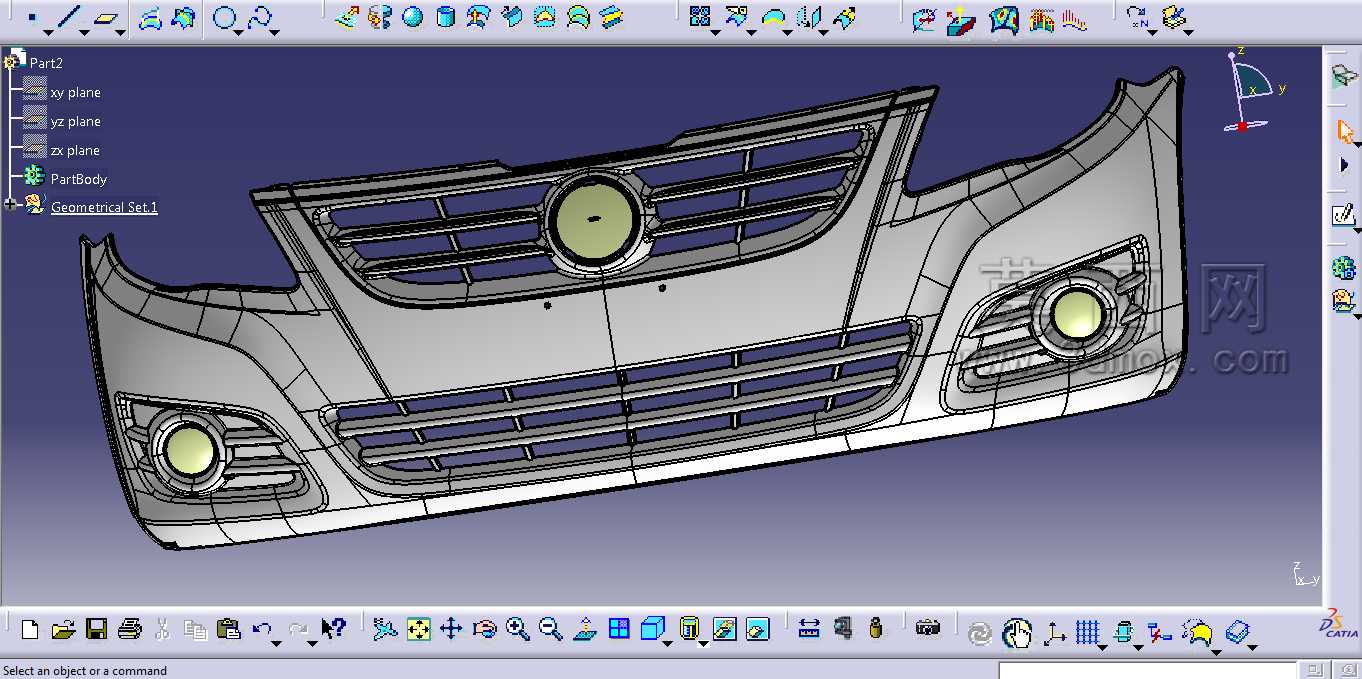

　　这个模型还原了量产乘用车型前保险杠的完整曲面结构，上沿直接对接前引擎盖的前缘下折边，两侧的安装翻边一直延伸到翼子板的前端安装位，下部预留了下进气格栅的卡接槽位，两侧雾灯区域做了内凹的安装腔体，中间区域预留了前车标安装基座以及上进气格栅的整体嵌装位，所有曲面的过渡都做了连续曲率处理，没有出现曲面拼接的棱角断层，符合量产外饰件的A级曲面要求。

　　从实际装车的场景来看，前保险杠的安装边界需要和周边十余个部件做公差匹配：上部和引擎盖的间隙要控制在3±0.5mm，和两侧翼子板的面差要控制在1mm以内，下部要和前防撞梁的吸能盒预留足够的溃缩间隙，不能在低速碰撞时直接把撞击力传递到车身纵梁；两侧的雾灯安装位要预留线束过孔以及雾灯调节机构的操作空间，中间的格栅安装位要做均匀的卡接点，保证格栅装配后不会出现松动异响。

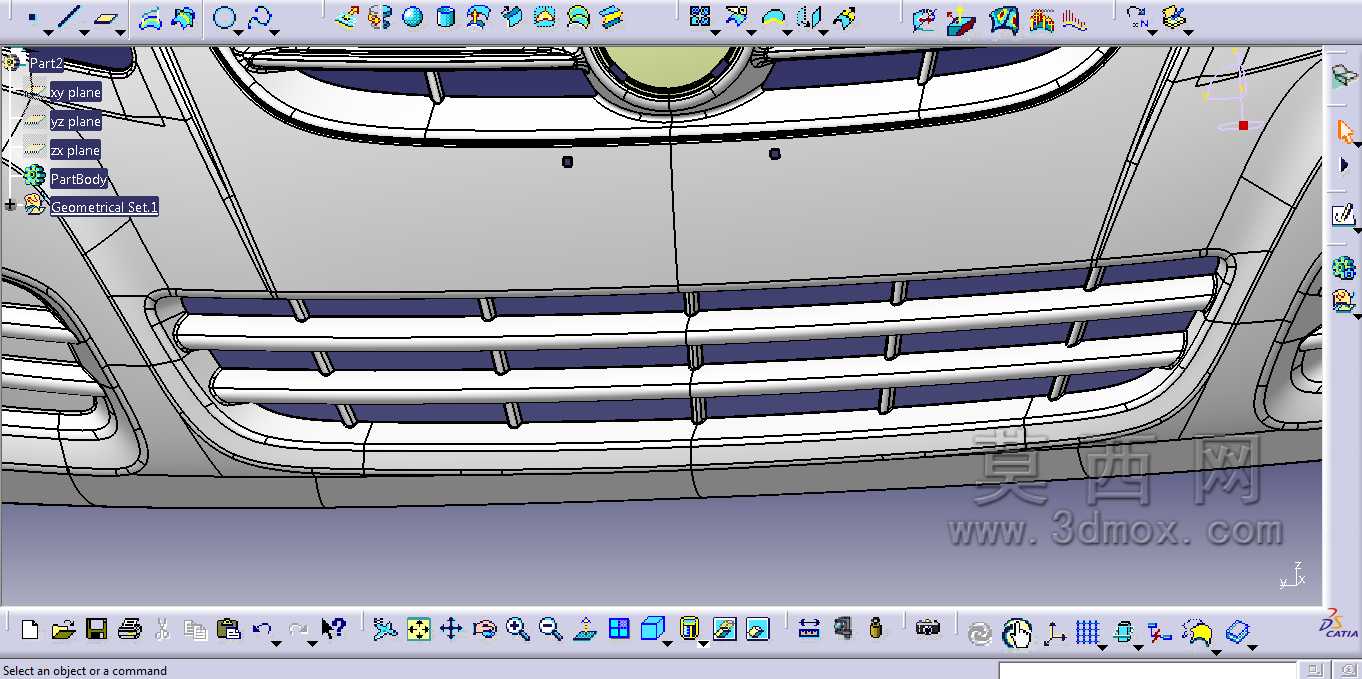

　　设计思路上，这个保险杠的曲面走向完全服务于功能需求：上部的横向筋条对应上进气格栅的导风需求，能把行驶气流导向散热器总成，两侧的内凹雾灯区域可以梳理前轮处的乱流，降低高速行驶时的风阻系数，保险杠下部的前唇结构做了略微外凸的处理，一方面可以优化整车的视觉低趴感，另一方面在低速碰撞行人时，能第一时间接触行人腿部，配合内部的缓冲泡沫降低对行人的伤害。

　　很多初学者做这类外饰件建模时，容易忽略安装翻边的结构，只做外表面的曲面，实际上保险杠背面有密集的安装卡扣座、螺丝柱、加强筋，这些结构的位置都要和车身前端的安装孔位一一对应，卡扣的间距一般控制在150-200mm之间，间距过大容易出现装配后边缘翘起的问题，间距过小则会提升装配难度，也会增加模具的复杂程度。

　　从结构特性来看，这个保险杠的曲面分模线都做了隐藏式处理，分模位置选在曲面的棱线处，装配后不会看到明显的合模线，符合外饰件的外观要求；所有转角位置都做了不小于R3的圆角处理，一方面是满足注塑工艺的要求，避免应力集中导致的部件开裂，另一方面也能避免尖锐边角在碰撞时对人员造成额外伤害。

　　在实际的建模练习中，这类曲面模型非常适合练习G2连续曲面的搭建，从基础的轮廓线绘制，到网格曲面的生成，再到曲面的曲率调整、安装结构的附加，完整走一遍流程就能掌握汽车外饰件的建模逻辑，后续做其他外饰覆盖件时也能快速理清结构匹配的思路，不会出现只重外观不重功能的问题。做这类部件的结构校核时，还要考虑材料的成型特性，量产车型的前保险杠一般采用改性PP材质，有一定的韧性，建模时要预留足够的脱模斜度，所有安装柱的位置都要做加强筋连接，避免注塑时出现缩痕，影响外观质量。
