食品产线用Boschert安全卡盘结构

　　在食品包装、卷材加工类生产场景中，料卷的装夹固定是连续生产环节里极易被忽略却直接影响稼动率的部件，这款Boschert安全卡盘的设计，完全围绕食品生产场景的使用需求做了针对性优化。日常生产里，操作人员更换料卷时不需要额外拆卸紧固件，卡盘自带的卡口结构可以直接对准料卷轴端的方头推入，到位后自动锁止，避免了传统螺栓压紧式卡盘换卷时需要反复拧动紧固件、找正轴端的繁琐步骤，换卷时间能压缩到传统结构的三分之一，对于需要频繁换卷的小批量食品包装产线来说，能有效减少停机等待时长。

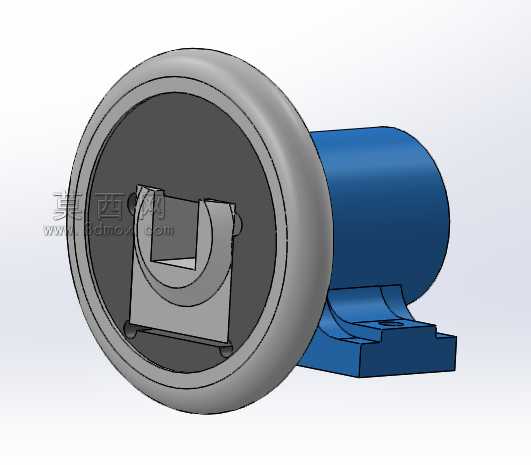

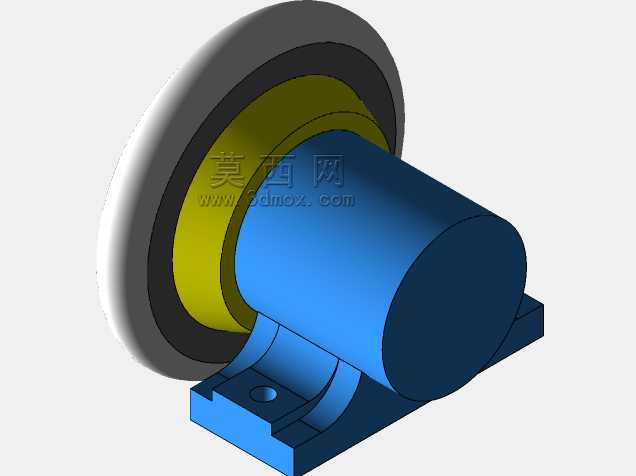

　　从结构设计逻辑来看，这款卡盘采用了分体式承载思路，外侧的灰色轮缘部分是手持操作位，做了圆弧过渡处理没有尖锐棱角，符合食品生产车间的安全操作要求，避免操作人员换卷时被剐蹭受伤；中间的卡口部分做了U型开口设计，开口尺寸适配19-25mm直径的料卷轴端方头，卡口内侧做了微小的倒角导入段，即使料卷吊装时轴端存在少量偏移，也能顺着倒角滑入卡口完成对位，不需要反复调整吊具位置。下方的蓝色安装底座做了带安装孔的凸台结构，安装时可以直接通过螺栓固定在设备墙板的安装面上，底座和卡盘主体之间做了加强筋过渡，能承受满卷料卷的径向载荷，即使是满卷重量较大的包装膜、食品级铝箔卷材，长期运行也不会出现底座变形的问题。

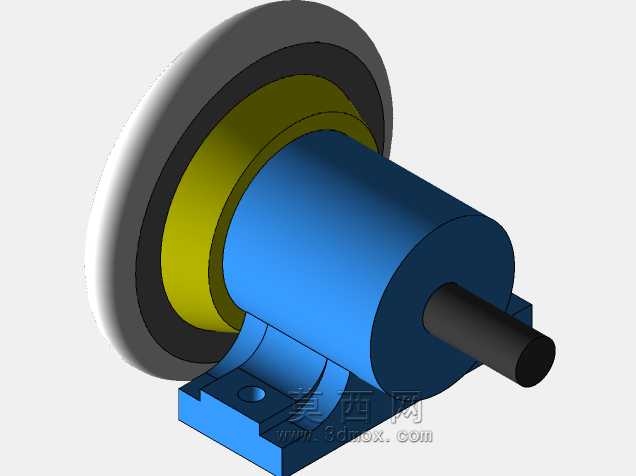

　　安装边界方面，这款卡盘的轴向总长度控制在紧凑范围内，不会过多占用产线的轴向安装空间，对于设备墙板间距有限的中小型食品包装设备、分切设备来说适配性很强；安装底座的孔位间距做了标准化设计，和市面上多数同规格安全卡盘的安装尺寸兼容，老旧设备改造更换时不需要重新在墙板上打孔，直接替换原有卡盘即可完成升级。卡盘的转动部分做了内置的耐磨衬套设计，长期带料转动时不会出现轴端磨损卡口的问题，衬套磨损后也可以单独更换，不需要整体更换卡盘主体，降低了后期维护成本。

　　实际使用过程中，这款卡盘的锁止结构是被动触发式的，当料卷轴端推入卡口到位后，内部的弹性锁块会自动弹出卡住轴端的卡槽，即使设备运行中出现带料张力波动，也不会出现轴端脱出的问题；需要卸卷时，只需要转动外侧的操作轮缘，就能带动内部锁块回缩，直接抬出料卷即可，操作逻辑简单，新员工不需要长时间培训就能掌握操作方法。考虑到食品生产场景的清洁需求，卡盘的所有外露面都做了光滑圆弧处理，没有容易积灰的缝隙死角，日常清洁时用车间常用的食品级消毒剂擦拭即可，不会残留物料碎屑滋生细菌，完全符合食品生产车间的卫生管控要求。

　　和普通的悬臂式卡盘不同，这款安装式卡盘的底座直接固定在设备机架上，承载能力比悬臂式结构高40%左右，即使是幅宽较大、重量较重的食品包装卷材，也能稳定支撑，不会出现卡盘下垂、料卷跑偏的问题。卡盘的转动同心度控制在较高精度范围内，料卷转动时的径向跳动量很小，能保证带料输送过程中张力稳定，避免包装膜走偏、印刷套准不准的问题，对于有印刷、复合工序的食品包装材料加工线来说，能有效降低废品率。
