3.2英寸TFT液晶显示模组结构设计

　　在嵌入式开发、小型工业控制终端、便携检测设备的硬件选型环节，显示模组的结构适配性往往是决定整机装配效率的核心因素之一，这款320×240分辨率的3.2英寸TFT液晶显示模组，正是针对小尺寸人机交互场景做的结构优化设计。从实际落地的应用场景来看，这类模组常被集成在手持数据采集终端、小型PLC操作面板、桌面级实验设备的交互界面、开源硬件开发套件的显示扩展模块上，相比同尺寸的段码屏、OLED屏，它的显示色彩饱和度更高，驱动方案成熟，采购成本可控，能满足多数工业场景下静态参数显示、简单动态图形交互的需求。

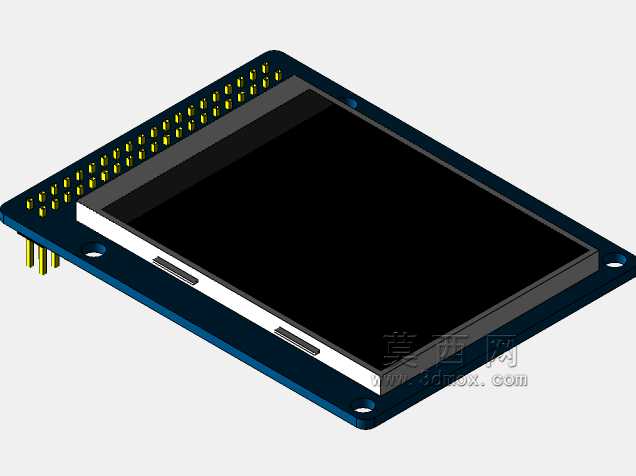

　　从结构设计思路来看，这款模组采用了板载一体化的布局，将液晶面板、背光驱动电路、引脚排针全部集成在一块深蓝色的FR4印制板上，没有额外的转接结构，能最大程度压缩整体厚度，适配空间局促的嵌入式安装位。印制板的四个边角做了圆弧过渡处理，其中两个对角位置预留了标准的圆形安装孔，安装孔周边做了露铜加固，既可以用M2规格的铜柱配合螺丝完成悬空固定，也能通过泡棉胶直接贴合在设备前壳的内侧面，适配不同的整机装配工艺。排针引脚统一布置在印制板的短边一侧，采用2.54mm标准间距的直插排针，引脚长度刚好满足常规波峰焊的吃锡深度，既可以直接插焊在主控板上完成硬连接，也能通过FPC软排线延长连接，给整机内部的走线布局留出足够调整空间。

　　从安装边界尺寸来看，这款模组的整体外轮廓刚好匹配3.2英寸显示面板的裁切尺寸，印制板边缘比液晶面板的可视区域单边外扩不到5mm，不会占用前壳面板过多的非显示区域，前壳开窗只需要比可视区域单边大0.3mm就能完成装配，配合窄边的面框压条就能实现紧凑的外观效果。模组的整体厚度控制在8mm以内，其中液晶面板加背光层的厚度占了6mm左右，剩余的厚度是排针引脚的焊接突出高度，就算是在厚度仅15mm的超薄手持设备外壳里，也能留出足够的空间放置主控板与电池仓，不会出现结构干涉。

　　功能特性上，这款模组的背光采用了侧入式LED排布，背光均匀度能覆盖整个可视区域，不会出现边角暗斑的问题，面板表面覆盖了一层薄的防眩光偏光片，在车间强光环境下也能看清屏幕显示的参数内容，不会因为反光影响操作人员读取数据。面板与印制板之间通过薄型铁框做支撑固定，铁框边缘做了包边处理，不会出现割手的毛边，同时能屏蔽一部分主控电路产生的电磁干扰，避免屏幕显示出现水波纹、闪屏等问题。在实际装配过程中，这款模组的排针引脚定义兼容市面上主流的TFT驱动方案，结构工程师在做整机布局的时候，不需要额外调整主控板的引脚排布，就能直接完成替换适配，能大幅缩短样机开发的结构验证周期。

　　不同于消费级电子设备使用的定制化显示模组，这类通用型TFT显示模组的结构设计优先考虑的是通用性与装配容错率，安装孔的位置、排针的间距、面板的厚度都遵循行业通用的尺寸规范，不管是做新设备的开发，还是旧设备的显示模块替换，都不需要重新开模定制结构件，能有效降低小批量设备的生产加工成本。在做结构校核的时候需要注意，模组背面的驱动芯片位置有轻微的元件突出，在布置主控板与模组之间的绝缘层时，要预留0.5mm的间隙，避免元件被挤压导致短路，同时排针焊接的时候要控制焊锡的高度，避免焊锡突出顶到背光层的背面，造成局部显示发白的问题。
