文托萨结构件三维造型设计

　　在流体输送、物料导流类工业场景中，这类带多级扩径结构的回转类构件常作为管路衔接、介质导流的核心接触部件，其结构合理性直接影响介质通过时的流态稳定性与安装适配性。从实际应用场景来看，该构件可适配低压流体管路的变径衔接需求，也可作为粉状、小颗粒物料的导流过渡接头，在轻工输送、小型化工管路、实验台流体回路中都有对应的使用场景，安装时下端直筒段可直接插入对应内径的管路接口，依靠外壁与管路内壁的过盈配合或者配套卡箍实现固定，无需额外焊接法兰，适合快装式管路的搭建需求。

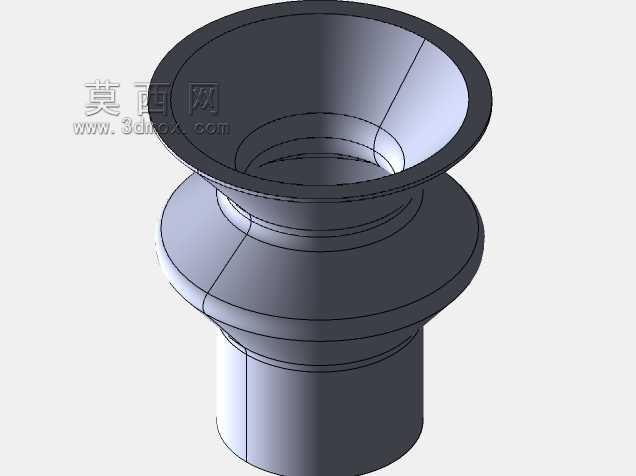

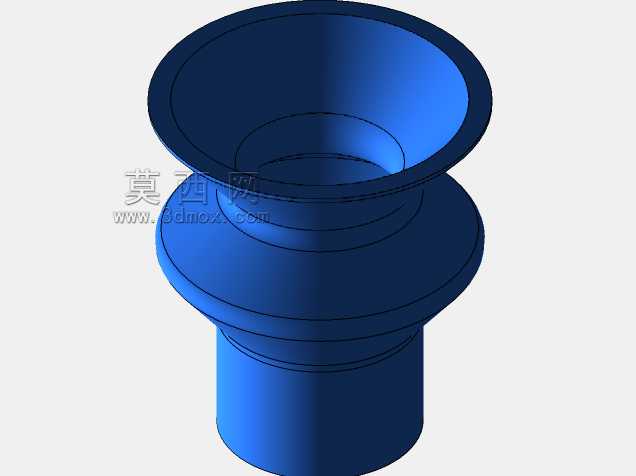

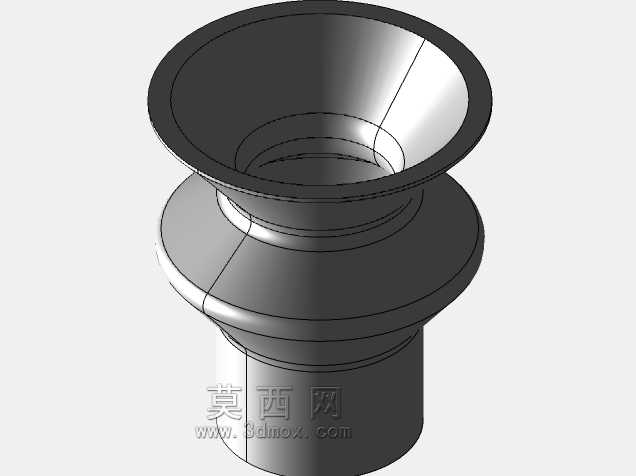

　　从功能特性上看，该构件采用三段式变径结构，下端直筒段为安装定位段，外壁做了微小的拔模斜度，既方便插入安装位，也能在装配后形成足够的抱紧力，避免介质输送过程中出现松脱泄漏；中间的双层凸缘结构一方面起到轴向定位作用，安装到位后凸缘下端面可抵在管路端面，限制插入深度，保证装配尺寸一致性，另一方面凸缘的环形结构可作为密封件的安装位，配套O型圈即可实现端面密封，应对带压输送场景的密封需求；上端的扩口喇叭段为导流入口，大开口设计可降低介质进入时的局部阻力，减少紊流产生，同时喇叭口的圆弧过渡可避免粉状物料输送时出现架桥、堵料的问题，对于粘稠度不高的流体，该结构也能减少入口处的压力损失，提升管路输送效率。

　　设计过程中首先要明确安装边界尺寸，下端直筒段的外径需要匹配常用的工程塑料管、金属薄壁管的内径公差，按照过渡配合的公差带进行设计，保证插入时的顺畅度与装配后的紧固性；中间两层凸缘的外径要大于下端直筒段外径3-5mm，既保证定位端面的接触面积足够，也不会因为凸缘过大造成周边安装空间的浪费；上端喇叭口的最大外径根据导流流量需求确定，扩口角度控制在30度到45度之间，角度过大会造成介质流入时出现流道突变，角度过小则会增加构件整体高度，占用过多安装空间。所有变径位置都采用圆角过渡，避免应力集中，尤其是在长期受介质冲刷的工况下，直角过渡位置很容易出现冲蚀磨损，圆角过渡可大幅提升构件的使用寿命，同时也能降低注塑或者机加工过程中的应力残留，减少零件变形概率。

　　建模时优先采用回转特征作为基础造型，先绘制半剖面的轮廓草图，标注清楚各段的直径、高度、过渡圆角尺寸，通过一次回转生成主体结构，之后对各段的衔接位置做细节优化，比如凸缘与直筒段的衔接处增加微小的倒角，去除加工毛刺，喇叭口的端面做倒边处理，避免安装时划伤操作人员或者配套密封件。需要注意的是，这类薄壁回转件的壁厚要保持均匀，避免注塑成型时出现缩痕、翘曲问题，若采用3D打印制作，均匀壁厚也能减少打印过程中的支撑需求，提升成型精度。实际选型时，要根据输送介质的特性选择对应的制作材料，输送普通水、中性流体可采用PP或者PVC材质，成本低且耐腐蚀性足够；输送有一定温度的流体或者弱腐蚀性介质可选用尼龙或者不锈钢材质，保证结构强度与耐温性能。安装过程中要保证下端插入段与管路的同轴度，避免偏装造成密封失效或者流道偏移，若用于负压输送场景，可在中间凸缘位置额外增加喉箍锁紧，进一步提升连接可靠性。
