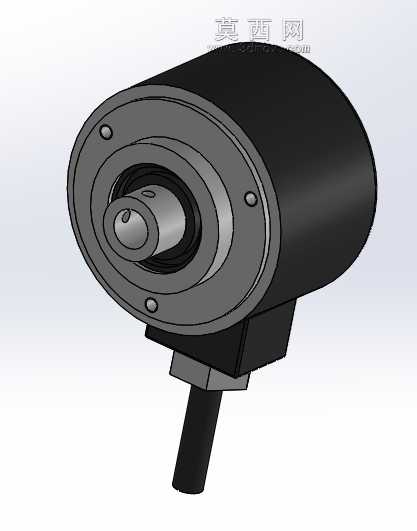

TRD-NH1000-RZWD增量式旋转编码器结构

　　在自动化生产线的辊道输送工位、机床主轴转速反馈回路、伺服电机位置检测单元这类需要精准获取角位移、转速参数的场景里，增量式旋转编码器是核心的传感反馈部件，本次呈现的TRD-NH1000-RZWD型编码器结构，完全参照实体产品的装配逻辑完成三维建模还原，可直接用于设备整机装配的干涉校验、安装工位的布局模拟。从实际使用场景出发，这类轴型增量编码器多采用实心轴直连的安装方式，建模时优先还原了前端法兰安装面的定位孔位分布，四个沉头安装孔沿法兰端面圆周均布，孔位间距、沉孔深度都匹配常规工业安装的螺栓规格，能直接对接设备安装支架的预留孔位，不需要二次调整孔位参数。伸出的实心轴段做了扁位结构设计，这是实际装配中用来传递扭矩、

　　防止轴与连轴器相对打滑的关键结构，建模时精准还原了扁位的铣削深度与轴向长度，连轴器选型时可直接参照该轴径与扁位尺寸匹配对应规格的抱紧式或顶丝式连轴器，避免选型后出现轴孔配合间隙过大、无法传递扭矩的问题。编码器主体的圆柱形外壳做了壁厚的分层还原，外壳后端的出线口采用侧出式结构，出线方向垂直于轴的轴向，这种出线结构在实际安装时能避免线缆沿轴向弯折占用过多轴向安装空间，尤其适合安装腔轴向尺寸紧凑的设备工位，建模时预留了线缆出线的护套安装位，可直接配套常规的工业编码器线缆接头完成整机布线模拟。从功能特性的还原来看，该款增量编码器的内部结构虽然在外观模型中未做完全拆解，但外壳的尺寸边界完全参照实体产品的外轮廓绘制，主体圆柱段的外径、

　　轴向总长度、法兰盘的外圆直径都严格匹配实物的安装边界，在做整机设备的三维布局时，可直接将该编码器模型导入装配体，校验安装位周围是否存在结构干涉，比如是否会和旁边的走线槽、电机端盖、防护挡板产生空间冲突，提前规避现场安装时才发现空间不足的问题。在设计思路上，这类工业编码器的建模优先保证安装接口的准确性，而非过度追求内部细节的还原，因为对于设备选型、结构布局的工程师来说，最核心的需求是拿到准确的外部安装尺寸、连接接口参数，用来完成整机的装配设计，所以建模时把所有公差敏感的安装特征都做了精准还原：轴伸端的轴径公差带、法兰安装面的平面度基准、安装孔的位置度公差都在模型特征里做了对应约束，导入装配体后可直接作为固定零部件添加装配约束，

　　不需要额外修正尺寸。实际工程应用中，这类增量式编码器会输出A、B、Z三组脉冲信号，用来实现转速计算、旋转方向判断、零位定位功能，对应的侧出线缆位置在建模时也做了方向标识，方便布线工程师提前规划线缆的走线路径，预留足够的线缆弯曲半径，避免现场布线时线缆弯折角度过小导致内部线芯断裂。另外，编码器外壳底部的出线固定座结构也做了还原，该结构在实际使用中是用来固定线缆、防止线缆受拉拽时内部接线与编码器电路板脱开的，建模时还原了固定座的凸台尺寸与安装孔位，可配套对应的线缆固定夹完成线缆的固定模拟。从安装边界来看，该编码器的轴向总长度从法兰安装面到外壳尾端的尺寸、轴伸长度从法兰面到轴端的尺寸都做了精准控制，在做设备安装板设计时，可直接参照该尺寸预留轴的穿过空间与编码器主体的容纳腔，不需要反复核对二维手册的尺寸参数，减少设计过程中的尺寸核对工作量。对于做非标自动化设备设计、机床改造、输送线升级的工程师来说，这类精准还原安装尺寸的编码器三维模型，能大幅提升装配设计的效率，提前在三维环境中完成所有安装干涉的校验，避免实际加工安装板、组装设备时才发现尺寸不匹配的问题，减少返工成本。
