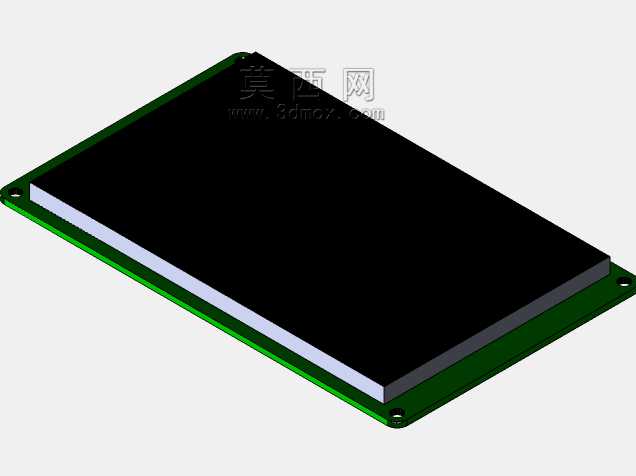

4.3寸增强型串口智能HMI显示模块结构设计

　　在嵌入式工业控制、小型智能设备的人机交互链路搭建中，这类4.3寸规格的增强型USART串口HMI显示模块，是目前小体量控制场景里选型频次极高的交互部件，不同于通用并行接口的裸屏模组，它把屏驱、触控处理、指令解析的逻辑全部集成在板载控制电路上，主控端只需要通过串口收发简单的帧格式指令，就能完成界面切换、控件触发、数据回传的全流程交互，不需要额外编写复杂的屏驱代码，能大幅压缩下位机主控的算力占用，这也是它在小型工控装置、智能检测终端、民用自助设备里被广泛选用的核心原因。

　　从实际落地的安装场景来看，这类模组的结构设计完全围绕嵌入式嵌装的需求做了边界优化，PCB基板的外形轮廓做了规整的直角切边处理，屏幕有效显示区域居中布置，板边预留的固定孔位完全贴合常规面板嵌装的孔距标准，安装时只需要在设备面板上开出对应尺寸的矩形嵌装槽，将模组从面板后侧推入，通过板边的安装孔配合铜柱或者自攻螺丝就能完成固定，屏幕正面的黑边区域刚好覆盖嵌装槽的加工公差缝隙，不需要额外做装饰压边，能有效降低设备面板的加工精度要求。整个模组的厚度方向做了严格的尺寸压缩，板载元件全部布置在PCB的背面，屏幕与PCB之间通过薄型排座连接，整体堆叠厚度控制在极小的范围内，即使是内部空间局促的手持检测设备、小型壁挂式控制盒，也能顺利完成嵌装，不会和内部的主控板、接线端子产生结构干涉。

　　从功能设计的工程逻辑来看，这款增强型模组在基础显示功能之外，把触控采样的抗干扰处理、串口通讯的电平兼容、异常指令的容错机制都做了硬件层面的集成，常规工业现场存在的电源纹波、空间电磁干扰，不会轻易导致屏幕花屏、触控误触发或者通讯断连，不需要设计人员额外在外部增加滤波、隔离电路。板载的USART接口支持常用的TTL电平标准，能直接和绝大多数单片机、嵌入式主控的串口引脚直连，不需要额外做电平转换，接线只需要连接电源、发送、接收三根核心线就能完成基础通讯，布线难度远低于并行接口的显示屏，对于多节点的小型分布式控制设备来说，这种极简的接线方式能大幅减少内部线束的数量，降低装配阶段的接线出错概率。

　　做三维结构建模的时候，需要重点关注几个容易被忽略的边界细节：首先是屏幕正面的可视区域与黑边的尺寸差，嵌装槽的开口尺寸不能超过黑边的外轮廓，否则会出现漏缝或者屏幕无法卡紧的问题；其次是PCB背面的元件高度差，建模时要准确还原背面接插件、电容、控制芯片的凸起高度，预留足够的后部安装空间，避免装配时元件被挤压导致虚焊或者损坏；另外还要注意板边安装孔的沉头深度，如果采用沉头螺丝固定，要对应预留沉头空间，保证螺丝锁紧后不会凸起顶到屏幕的背面。还有屏幕与PCB连接的柔性排线位置，建模时要预留排线的弯折空间，不能在排线区域布置加强筋或者固定柱，防止装配时压伤排线导致显示异常。

　　在实际的设备选型匹配中，这类模组的应用边界非常清晰，对于不需要超高分辨率、复杂动态3D界面显示的控制场景，它的性价比和易用性远高于通用的智能显示屏，比如小型温控设备的参数显示与设置、充电桩的操作界面、小型实验仪器的数值展示、智能门锁的交互提示，都能通过这类模组快速完成交互功能搭建。结构设计上它没有多余的外置结构件，所有的固定结构都集成在PCB板上，不需要额外设计屏幕固定支架，能减少设备的零件数量，降低整体的装配成本。另外模组的屏幕表面做了硬化处理，常规的手指触控、日常擦拭不会轻易留下划痕，适合工业现场、公共自助场景下的高频触控操作，不需要额外加装表面保护面板就能满足日常使用的耐磨要求。
