EFD粘合剂涂敷器配套注射器适配接头

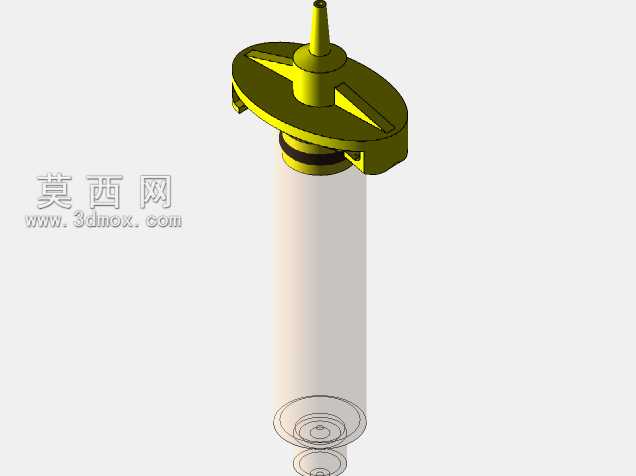

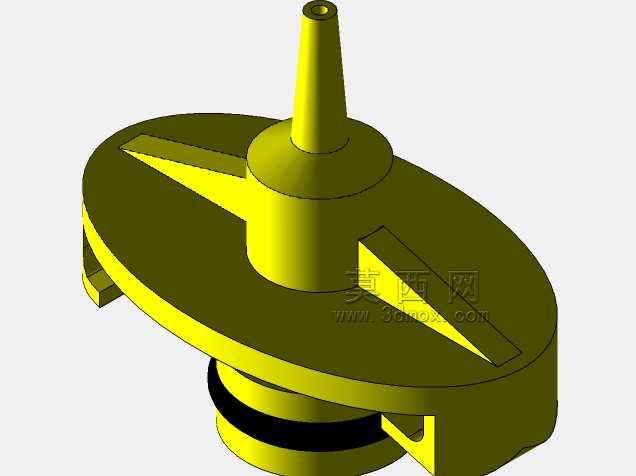

　　在精密流体涂敷作业场景里，这类适配接头是连接标准注射器与EFD系列粘合剂涂敷器的核心转接部件，日常产线中常被用于小剂量粘合剂、瞬干胶、锡膏等流体的精准输出工位，不管是手工点胶补料工位，还是半自动涂敷设备的末端流体通路，都能看到这类转接结构的应用。从实际使用需求出发，这个接头的设计首先要解决的是不同接口规格的匹配问题，上端的锥形出胶嘴采用了小锥度渐缩结构，锥面角度经过反复验证，既能和涂敷器的进胶端形成紧密的锥面密封，避免带压输送粘合剂时出现溢胶漏液问题，又能在更换接头时实现快速插拔，不需要额外的紧固件就能完成可靠连接，大幅减少工位换型的辅助时间。中部的圆盘形挡边是整个接头的轴向定位基准，安装时这个端面会抵在注射器的出胶口端面上，

　　配合下方的卡扣结构完成轴向锁止，圆盘上对称布置的三个径向加强筋，一方面是提升圆盘与中心锥柱的连接强度，避免操作人员插拔接头时用力过大造成根部断裂，另一方面也能作为安装对位的视觉参照，对准注射器端的卡槽后旋转一定角度就能完成卡扣卡合，不需要额外工具就能完成装拆。下方的插接段采用了带环形密封槽的结构，槽内可以配套标准规格的O型密封圈，插入注射器出胶端的内孔后，密封圈被挤压填充配合间隙，即使输送粘度较低的溶剂型粘合剂，也不会出现沿配合面渗漏的问题；插接段侧面开出的两个对称卡扣爪，在接头旋转到位后会卡入注射器端的定位凹槽内，既可以防止作业过程中接头受流体压力反推脱落，也能避免接头随涂敷器移动时出现周向转动，保证出胶嘴的位置始终对准涂敷点位。

　　从安装边界来看，这类接头的整体外径控制在常规注射器端盖的适配范围内，不会和周边的夹具、固定支架产生干涉，上端锥嘴的外径尺寸匹配主流EFD涂敷器的通用接口，不需要额外定制转接头就能直接配套使用，整体轴向高度经过压缩，安装后不会过多占用点胶工位的Z向空间，即使在排布紧凑的多针头点胶工装板上，也能并排布置多个接头同时作业。设计过程中特意将所有的棱边都做了小圆弧过渡处理，没有尖锐的边角，一方面是避免操作人员装拆时被划伤，另一方面也减少了流体残留的死角，每次更换不同类型粘合剂时，只需要用对应溶剂冲洗接头内部流道就能完成清洁，不会因为边角积胶造成流道堵塞，影响后续涂敷的出胶精度。内部的流道采用了等径顺滑过渡设计，从注射器端的进胶口到上端出胶嘴，

　　整个流道没有截面突变的位置，流体经过时不会产生涡流滞留，对于含有微小填充颗粒的导电胶、导热粘合剂这类物料，也能顺畅通过，不会出现颗粒沉积堵嘴的问题。在实际产线验证中，这类接头可以承受常规点胶作业0.6MPa以内的流体压力，反复插拔装拆上百次也不会出现卡扣磨损松脱、密封失效的问题，适配大部分工业场景下的小剂量精密涂敷作业需求，不管是电子元器件组装的点胶工位、医疗器械组装的粘合剂涂覆工位，还是小型结构件的粘接补胶工位，都能稳定完成流体转接的功能，不需要频繁更换接头配件，降低工位的耗材使用成本。
