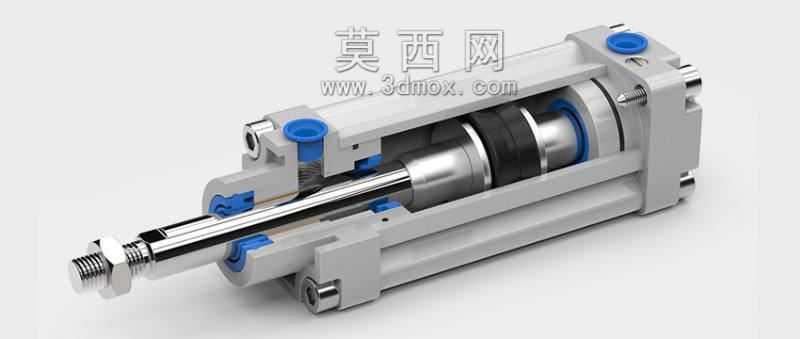

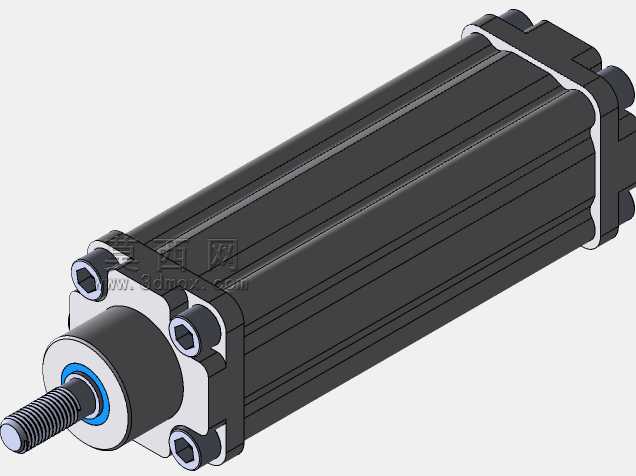

带内部结构剖视的拉杆式标准气缸

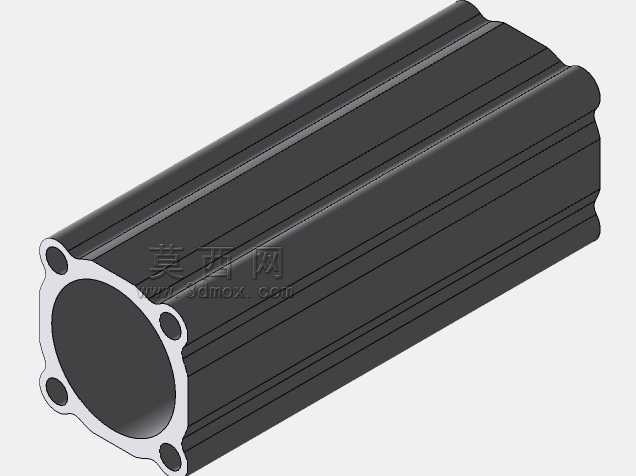

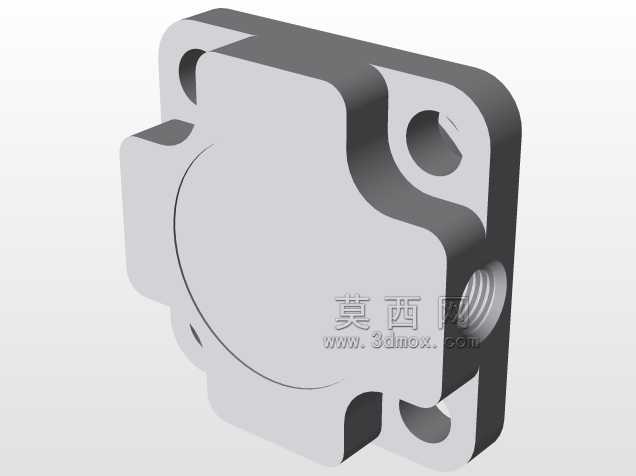

　　这款剖视展示的拉杆式气缸，是气动系统里最常见的直线执行元件，在轻工包装、电子装配、机床上下料、自动化生产线的工位推送、工件夹紧、挡料定位环节都有极高的应用覆盖率，但凡涉及气压传动的通用自动化场景，几乎都能见到同结构产品的身影。从剖视结构能清晰看到其内部的组成逻辑：缸筒采用硬质阳极氧化铝合金材质，内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.2以下，能大幅降低活塞运动时的摩擦阻力，同时减少密封圈的磨损速率，延长元件的整体使用寿命。四根对称布置的钢制拉杆贯穿前后端盖，通过端部的锁紧螺母施加预紧力，将端盖与缸筒牢牢压合，配合端盖与缸筒接触面的静密封件，保证缸筒内部的气压腔不会出现泄漏，这种拉杆式的结构相比铆压式缸体，

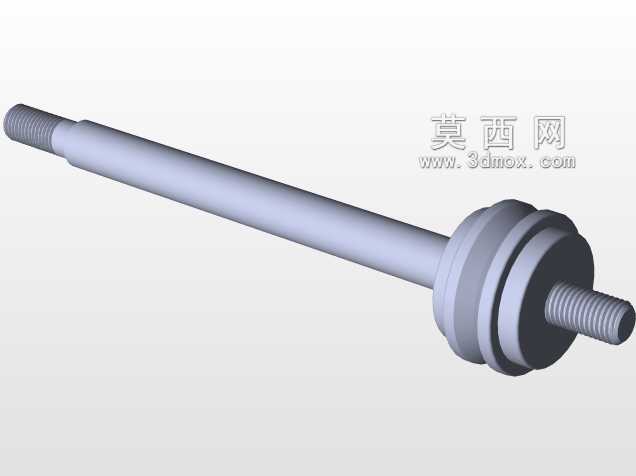

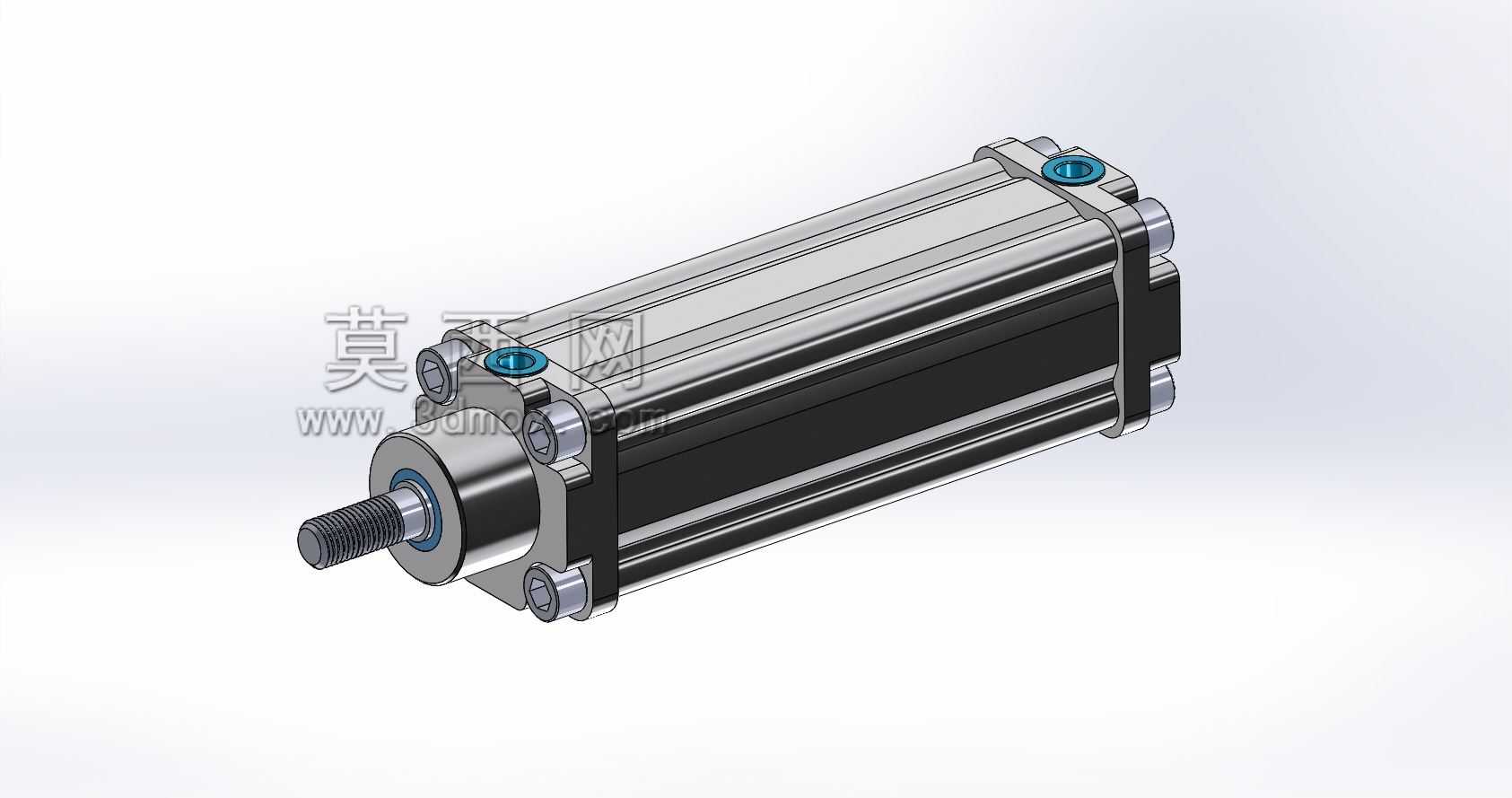

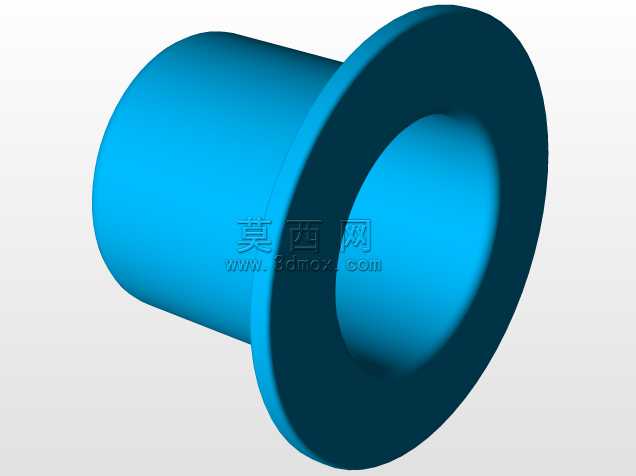

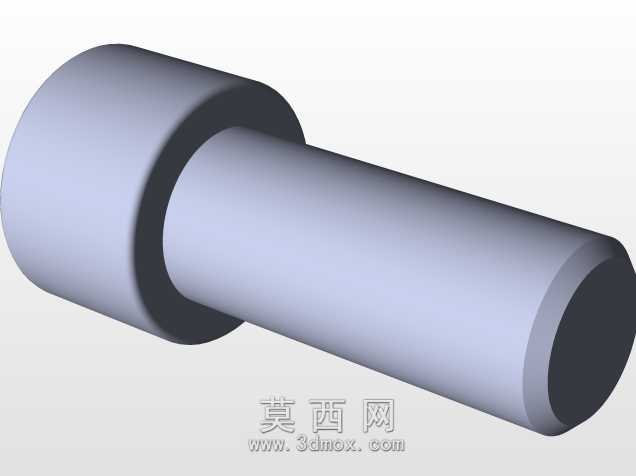

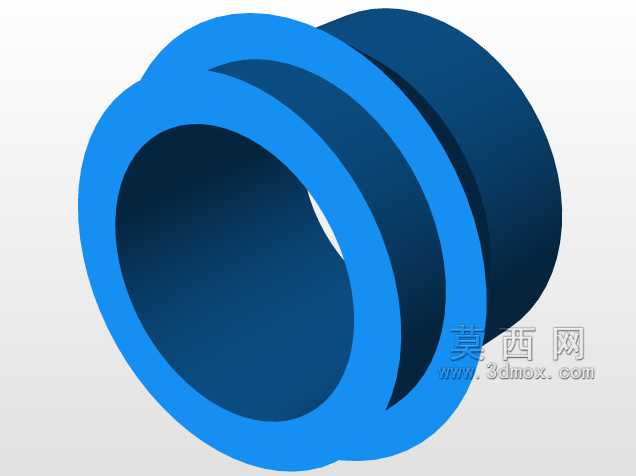

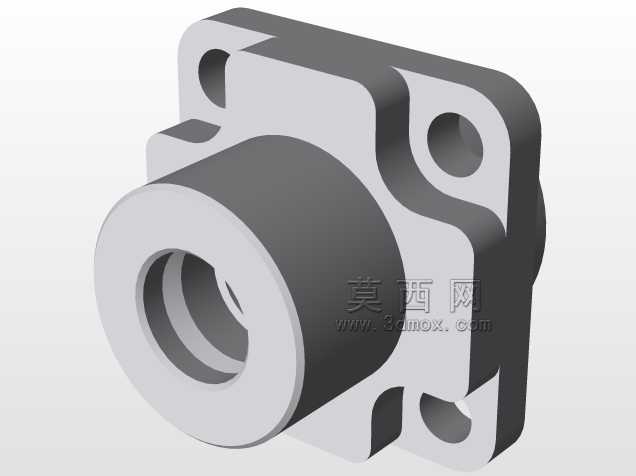

　　后期拆解维护更换密封件的便利性更高，适合需要定期维保的连续生产工况。活塞部分采用双密封圈组合结构，搭配耐磨导向环，既可以保证活塞两侧气压腔的密封隔离，又能避免活塞金属部分直接与缸筒内壁接触造成刮伤，活塞与活塞杆之间采用螺纹连接加防松销固定，避免往复运动过程中连接松动导致的动作失效。活塞杆表面做了镀硬铬处理，硬度达到HV600以上，表面粗糙度Ra0.4以下，配合前端盖内的防尘圈、杆密封圈、导向轴承，既能阻挡外界粉尘、切削液进入缸体内部，又能为活塞杆的往复运动提供稳定的径向支撑，避免活塞杆伸出时出现偏摆，保证输出力的同轴度。前端盖的两个蓝色气口为标准内螺纹接口，分别对应活塞的无杆腔和有杆腔，通过换向阀切换两个气口的进气与排气状态，

　　就能驱动活塞杆完成伸出、缩回的直线动作，气口的螺纹尺寸符合气动元件通用接口标准，可以直接搭配市面上的标准快插接头使用，不需要额外做转接处理。从安装边界来看，这类标准气缸的安装尺寸完全遵循ISO15552通用标准，端盖上预留的安装孔位可以直接搭配法兰板、脚架、中间耳轴等多种安装附件，不管是水平安装、垂直安装还是摆动安装都能适配，不需要对安装面做特殊的定制加工。在实际选型应用中，这类气缸的输出力由缸径和工作气压直接决定，相同缸径下，无杆腔的输出力要大于有杆腔，因为有杆腔的活塞有效作用面积被活塞杆占据了一部分，所以在重载推送工况下通常选择无杆腔进气驱动伸出，回程负载较小的时候用有杆腔进气驱动缩回，能更合理的匹配气压系统的压力配置。

　　剖视结构的展示能让结构设计人员直观看到内部的密封布置、零件配合关系，在做设备布局的时候，可以更精准的预留气缸的运动空间，避免出现活塞杆伸出时与周边工装、工件发生干涉的问题，同时也能帮助维护人员快速理解气缸的故障点，比如出现活塞杆爬行、动作无力的情况，可以优先检查密封圈是否磨损、缸筒内壁是否有划伤、气路是否有堵塞，不需要盲目拆解整缸。另外这类气缸的两端都设置了可调缓冲机构，在活塞运动到行程末端的时候，缓冲柱塞会先堵住主排气通道，让残留的空气通过细小的缓冲节流阀排出，形成气垫缓冲，避免活塞直接撞击端盖产生噪音和零件损伤，缓冲的力度可以通过端盖上的节流螺钉调节，适配不同运动速度、不同负载的工况需求。
