动力滚筒式物料输送线结构设计

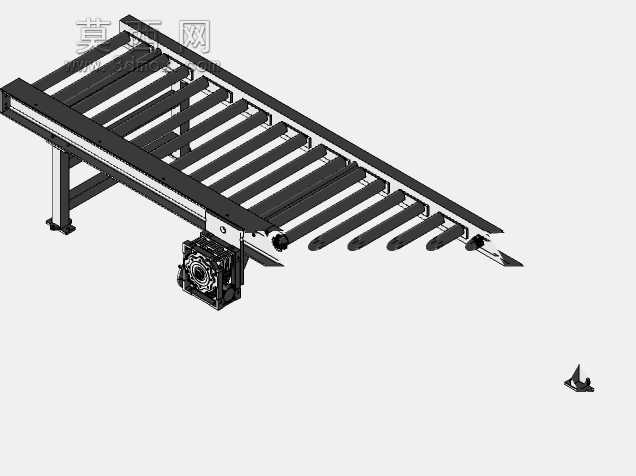

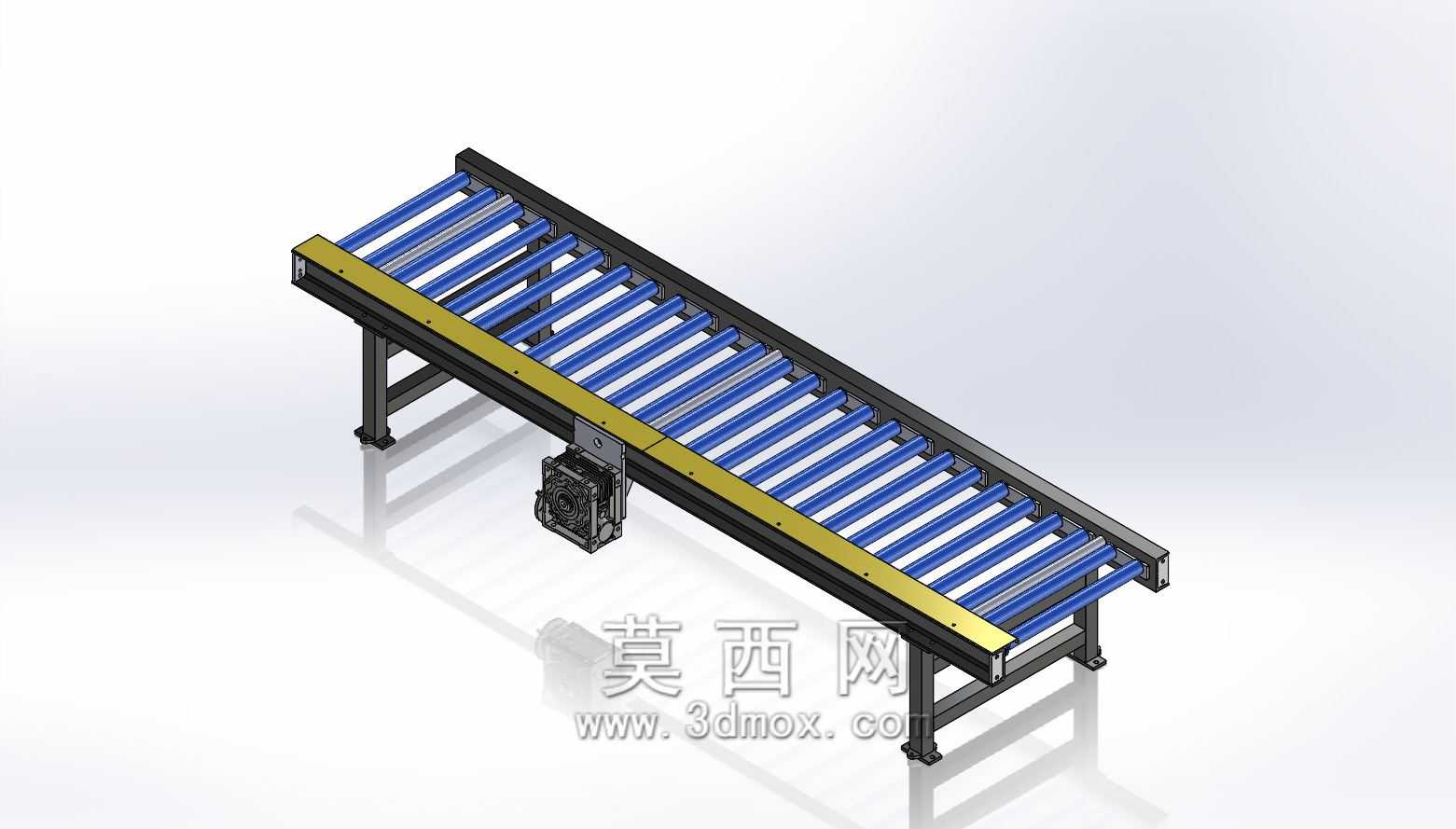

　　这款辊道式输送结构，主要面向生产车间内的单元化物料周转场景，常见于家电装配线末端的成品转运、五金加工工序间的工件流转、仓储分拣环节的箱装货品输送，也可适配包装生产线的成品输出段，替代传统人工搬运实现工序间的物料自动衔接，减少人工转运过程中的磕碰损伤，同时匹配产线节拍实现物料的匀速输送，避免工序间的物料堆积。从结构设计逻辑来看，整体采用分段式机架焊接结构，主体支撑腿采用矩形型钢焊接成型，腿底部设置可调脚杯结构，可适配安装地面的不平整工况，调整范围覆盖±25mm，安装时无需额外做地面预埋处理，降低现场施工的复杂度。输送段的辊筒采用单排密集排布设计，辊筒间距根据常规周转箱的底部支撑尺寸设定，可承载底部尺寸不小于200mm的箱装、

　　托盘类物料，单段线体的额定承载按照每米50kg的载荷做结构校核，机架横梁采用折弯型钢制作，横梁上预留辊筒安装的定位槽孔，安装时无需现场配钻，可直接将辊筒轴端卡入定位槽后加装防窜挡片，大幅缩短现场装配的工时。驱动端采用侧挂式减速电机直连传动的结构，电机安装座通过螺栓固定在机架侧方的安装板上，传动链采用封闭防护罩覆盖，避免生产过程中的碎屑、灰尘落入传动副造成磨损，同时也符合车间生产的安全防护要求，避免操作人员衣物卷入传动结构。线体两侧设置导向挡边，挡边采用耐磨型材制作，通过T型螺栓固定在机架侧面的型材槽内，可根据输送物料的宽度调整挡边间距，调整范围覆盖300mm到800mm，适配不同规格的周转物料，避免物料在输送过程中出现偏斜、

　　卡滞的问题。从安装边界来看，单节标准段的线体长度可根据现场布局做拼接设计，标准节长度为2000mm，线体整体宽度为900mm，输送面高度可根据对接设备的高度做定制调整，常规适配高度为750mm，可对接各类生产设备的出料口、分拣台的进料端，多段拼接时可通过端部的连接法兰用螺栓锁紧，拼接处的辊筒间距与标准段保持一致，避免拼接位置出现物料卡顿。辊筒表面采用镀锌处理，具备基础的防锈耐磨性能，针对有防滑需求的输送场景，也可在辊筒表面套设防滑橡胶套，增大与物料底部的摩擦力，避免输送过程中物料打滑。传动系统的张紧结构设置在电机安装座的腰型孔位置，日常维护时只需松开安装座螺栓即可调整链条张紧度，无需拆解其他结构，降低后期维护的难度。

　　线体的启停控制可对接产线的总控系统，也可单独配置启停按钮，根据现场生产需求选择控制方式，针对有调速需求的场景，可搭配变频调速模块，实现输送速度在0.1m/s到0.5m/s之间的无级调整，匹配不同产线的节拍要求。在设计过程中，充分考虑了车间内的常见工况，整体结构无复杂的异形加工件，所有零部件均采用标准型材与标准件制作，加工成本可控，同时零部件的互换性强，后期更换易损件时无需定制加工，可直接采购标准件替换。针对输送较重工件的场景，可通过加密辊筒排布、增大机架型钢壁厚的方式提升承载能力，无需改动整体的安装接口，可拓展性较强。线体底部预留了线缆走线的空间，可将动力线缆、控制线缆沿机架内侧的走线槽布置，避免线缆外露造成的安全隐患，整体外观整洁，符合现代化生产车间的布局要求。
