焊接作业专用定位夹持工装结构

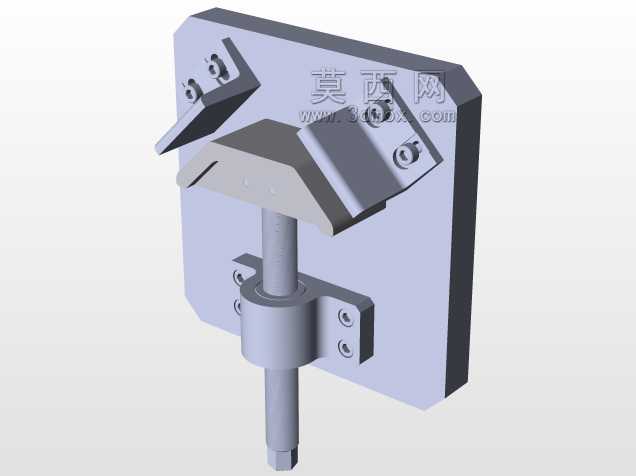

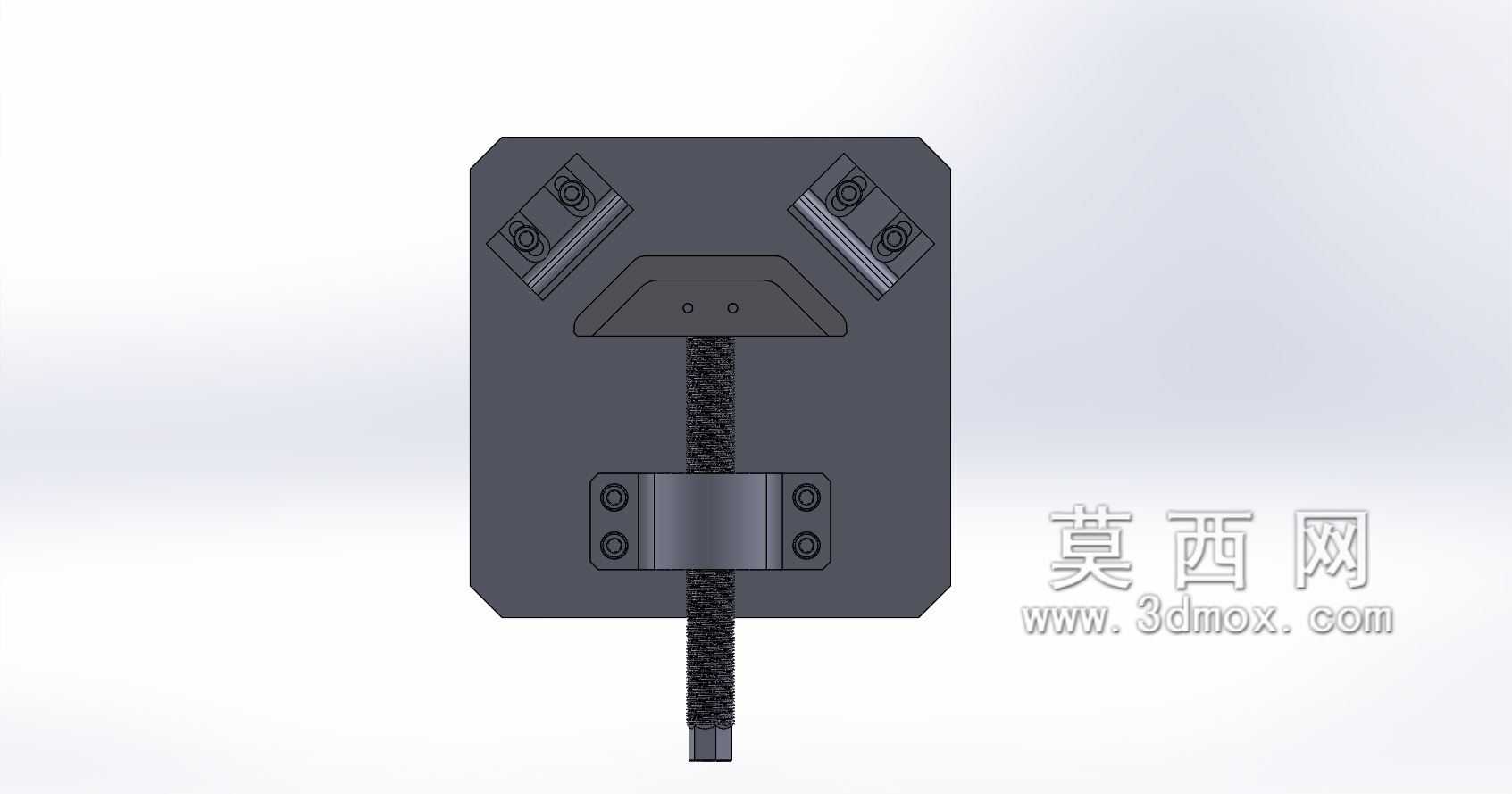

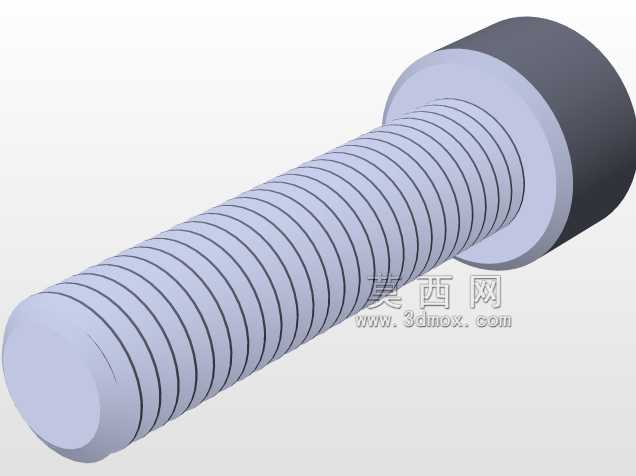

　　在金属结构件焊接加工的现场工况里，这类夹持定位工装的使用频率极高，不管是小型五金件的批量补焊，还是中型结构组件的组对定位，都需要依靠这类工装完成工件的姿态固定，避免焊接过程中工件受热变形产生位移，或是人工扶持带来的定位偏差、安全隐患。从结构组成来看，整个工装以一块切角处理的方形安装基板作为承载主体，基板的边角做了斜切避让，既可以减少安装时与周边设备构件的干涉，也能降低工装自身的重量，方便在不同工位之间转移调配。基板上对称布置了两组可调式压块组件，每组压块通过两颗内六角螺栓固定在基板的T型槽位上，槽位预留了足够的调节行程，可以根据待焊工件的宽度尺寸调整压块的夹持间距，适配不同规格的条形、板类工件装夹需求。

　　压块的接触端面做了防滑齿纹处理，夹紧时可以增大与工件表面的摩擦力，避免焊接过程中工件受外力触碰出现滑移，同时压块与螺栓之间加装了平垫，分散夹紧力的同时防止螺栓旋紧时压块表面出现压痕损伤。基板中部设置了一块带定位孔的弧形承托块，承托块的弧面弧度与常见圆管类、圆柱类待焊工件的外径匹配，两个定位孔可以配合定位销完成工件的轴向定位，确保待焊焊缝处于预设的作业位置，不需要每次装夹都反复测量对位，能有效缩短单工位的装夹辅助时间。承托块下方连接的是编织柔性接地带，这部分结构是焊接工装特有的导电设计，焊接作业时大电流可以通过接地带直接传导到接地端，避免电流从工装的连接螺栓、调节缝隙处流过造成接触面电蚀，延长工装的使用寿命，

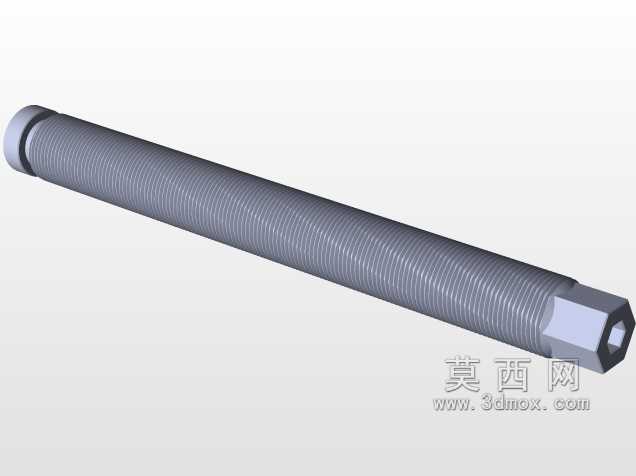

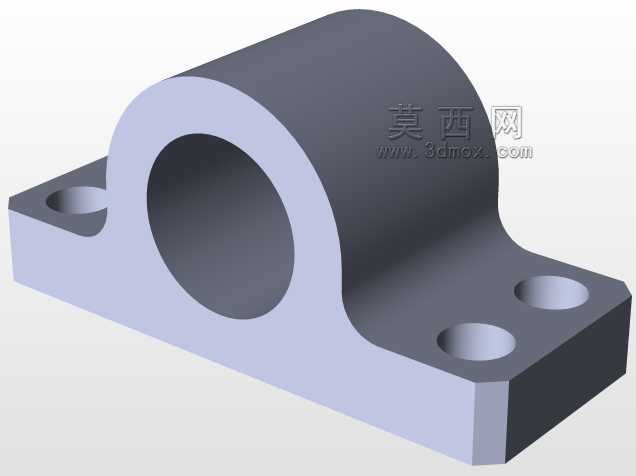

　　同时也能保证焊接回路的电阻稳定，减少焊接电弧不稳、焊道成型差的问题。工装底部设置了圆柱形的连接轴段，轴段上预留了两组螺栓安装孔，可以直接固定在焊接工作台的标准连接座上，也可以搭配变位机的法兰盘实现工装整体的角度翻转，方便操作人员调整焊缝到平焊、角焊的最佳作业姿态，减少仰焊、立焊的操作占比，降低焊接作业的技术难度，提升焊道的成型质量。从安装边界来看，整个工装的基板外形尺寸控制在常规焊接工作台的单工位承载范围内，安装时基板底部距离工作台面预留了足够的走线空间，接地带的长度可以根据安装位置灵活调整，不会与周边的焊枪管线、送丝机构产生缠绕干涉。设计过程中特意将所有的调节螺栓都布置在工装的正面操作侧，

　　操作人员不需要探身到工装背面就可以完成所有的夹紧、调节操作，装夹动作可以在十秒内完成，适配批量焊接作业的节拍要求。工装的所有金属构件都做了发黑防锈处理，焊接过程中飞溅的焊渣落在表面后可以轻松敲除，不会粘连在工装表面影响后续的装夹精度，长期使用后即使局部出现磨损，也可以单独更换压块、承托块这些易损件，不需要整体更换工装，降低生产现场的辅具成本。在实际使用场景里，这类工装除了用于手工电弧焊、二氧化碳气体保护焊的工件装夹，也可以搭配自动焊接专机使用，只要将工装的安装轴与专机的回转工作台同轴固定，就可以实现环形焊缝的自动焊接作业，不需要额外制作专用的适配夹具，通用性较强。针对不同厚度的板件焊接，还可以通过在压块下方加装不同厚度的调整垫片，控制夹紧力的大小，避免薄壁工件被压夹变形，同时保证厚壁工件装夹的牢固度。整个结构没有多余的复杂传动构件，所有连接部位都采用标准紧固件，现场维护时不需要专用工具，普通的内六角扳手就可以完成所有的拆装、调节操作，适合加工车间、维修班组等不同场景下的焊接作业使用。
