三叶曲面螺旋桨推进部件结构设计

　　在中小型船舶推进、低扬程轴流泵、水下潜航器动力单元以及部分工业搅拌设备的动力端设计中，这类三叶曲面螺旋桨是应用范围极广的核心做功部件，不同于定距直叶片结构，曲面叶型的设计核心是在流体介质中实现动能的高效转换，减少运行过程中的紊流损耗与振动传递。从实际工程落地的角度看，这类部件的设计首先要匹配安装端的连接边界，桨毂中心的安装孔位需要与动力输出轴的轴径、键槽尺寸完全适配，安装端面的平面度公差需要控制在0.02mm以内，避免高速旋转时出现端面跳动引发的整机振动，桨叶的外圆直径需要根据应用场景的安装腔体尺寸做边界校核，比如应用在舷外机推进场景时，桨叶外沿与船体导流罩的最小间隙不能小于15mm，防止运行中剐蹭外壳引发结构损坏；如果是应用在管道泵内部，桨叶外沿与泵体内壁的间隙需要控制在0.5-1mm区间，间隙过大会导致流体回流降低效率，间隙过小则容易因为轴系窜动出现擦碰故障。

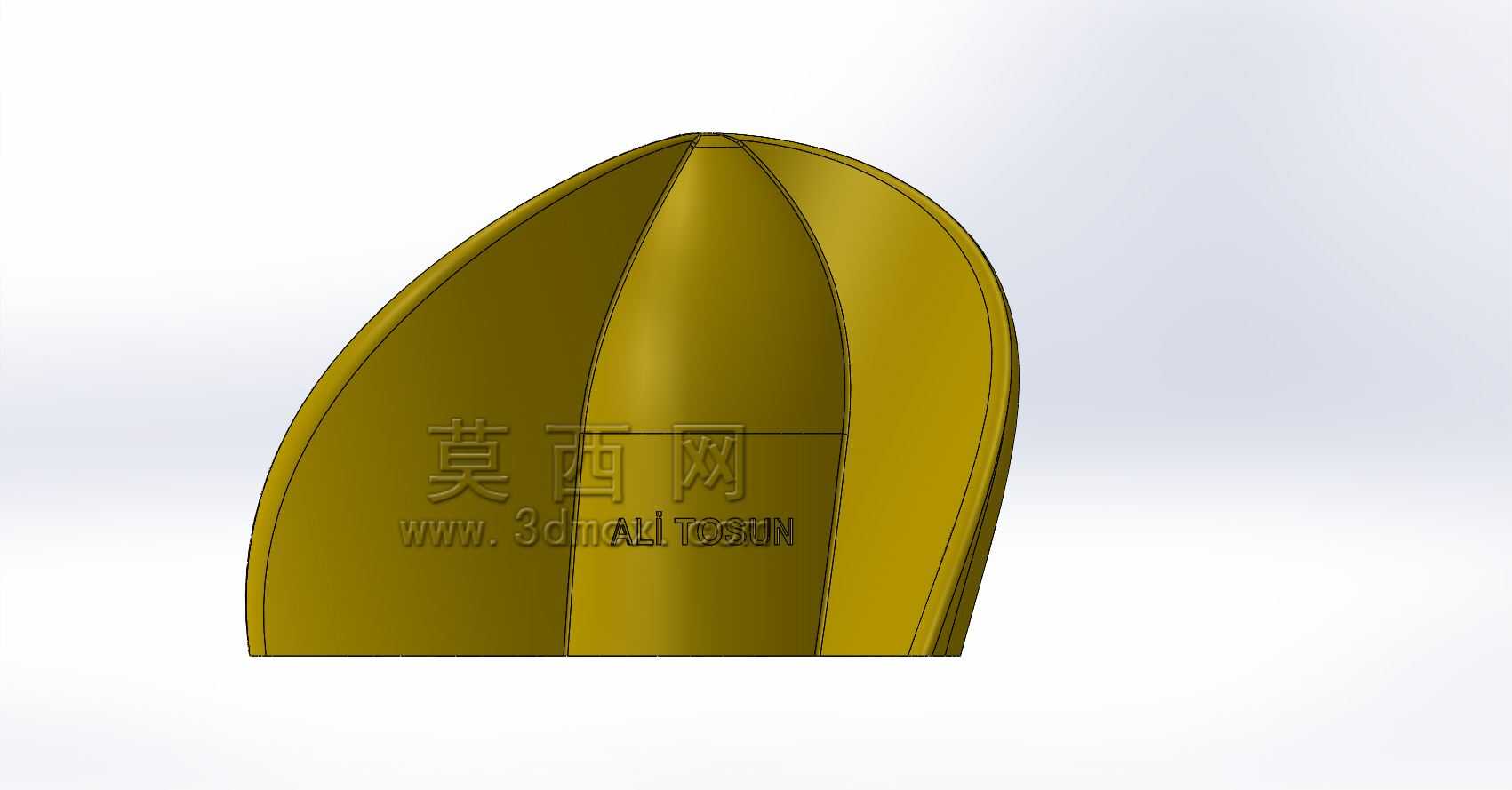

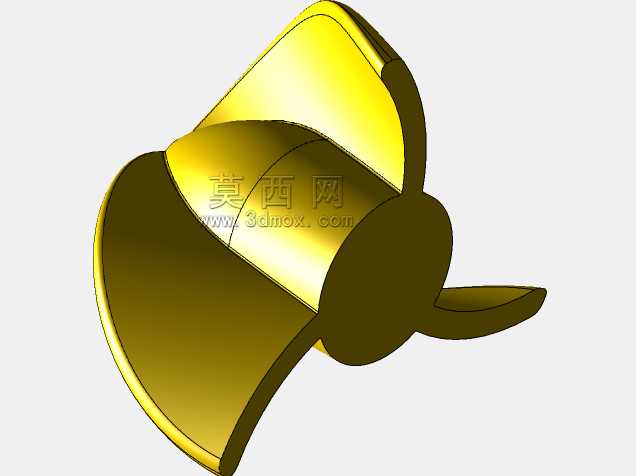

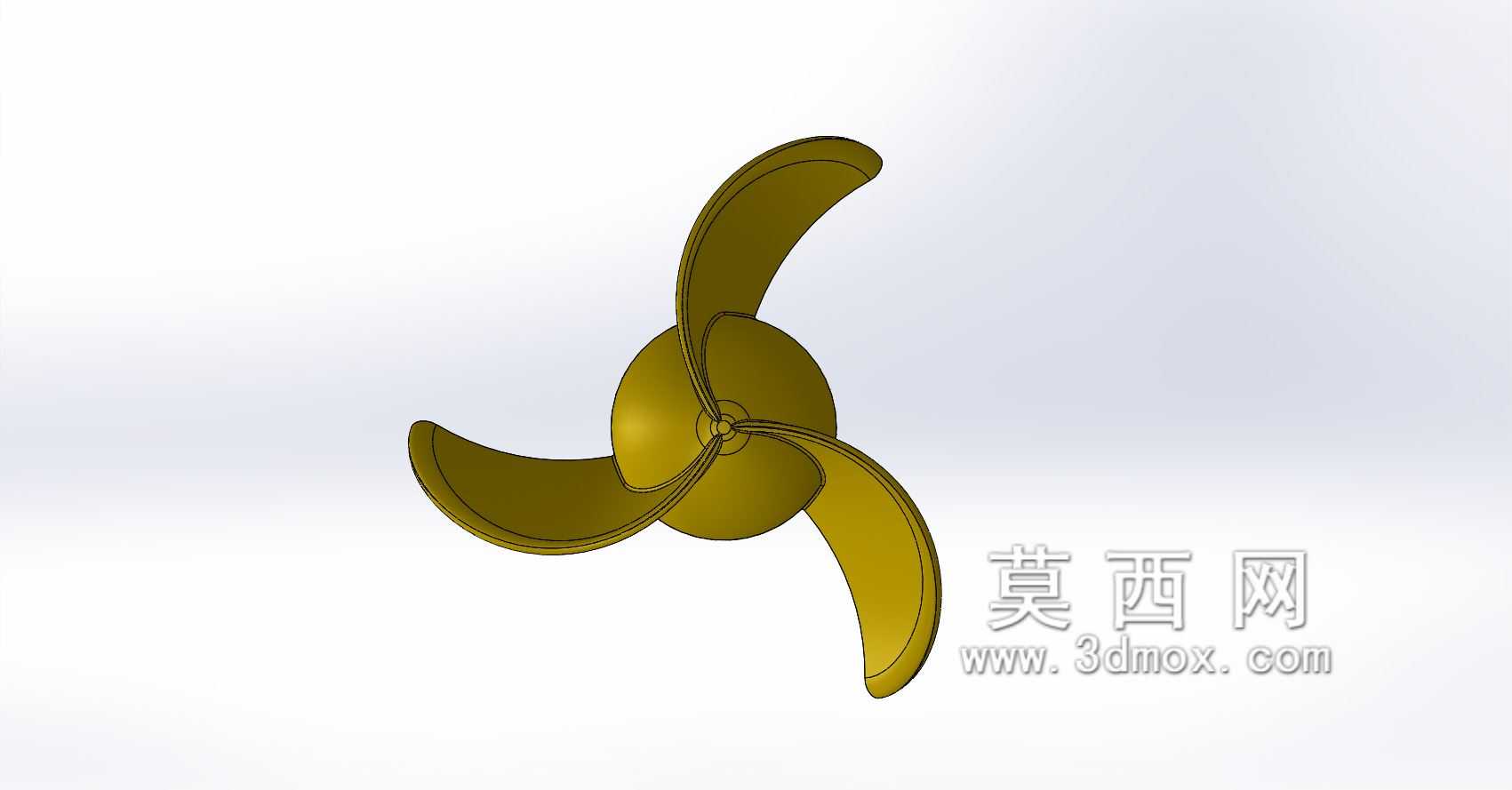

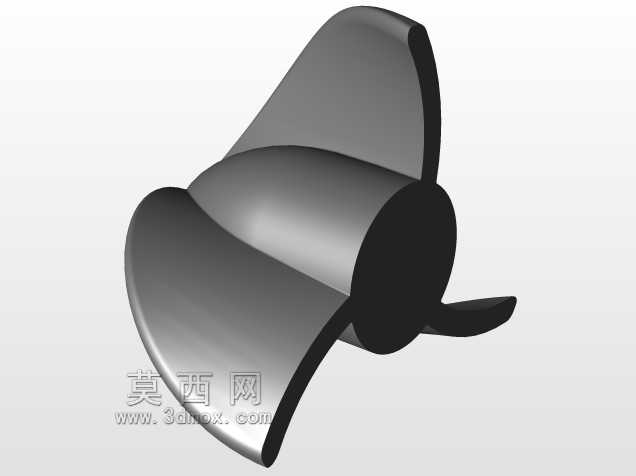

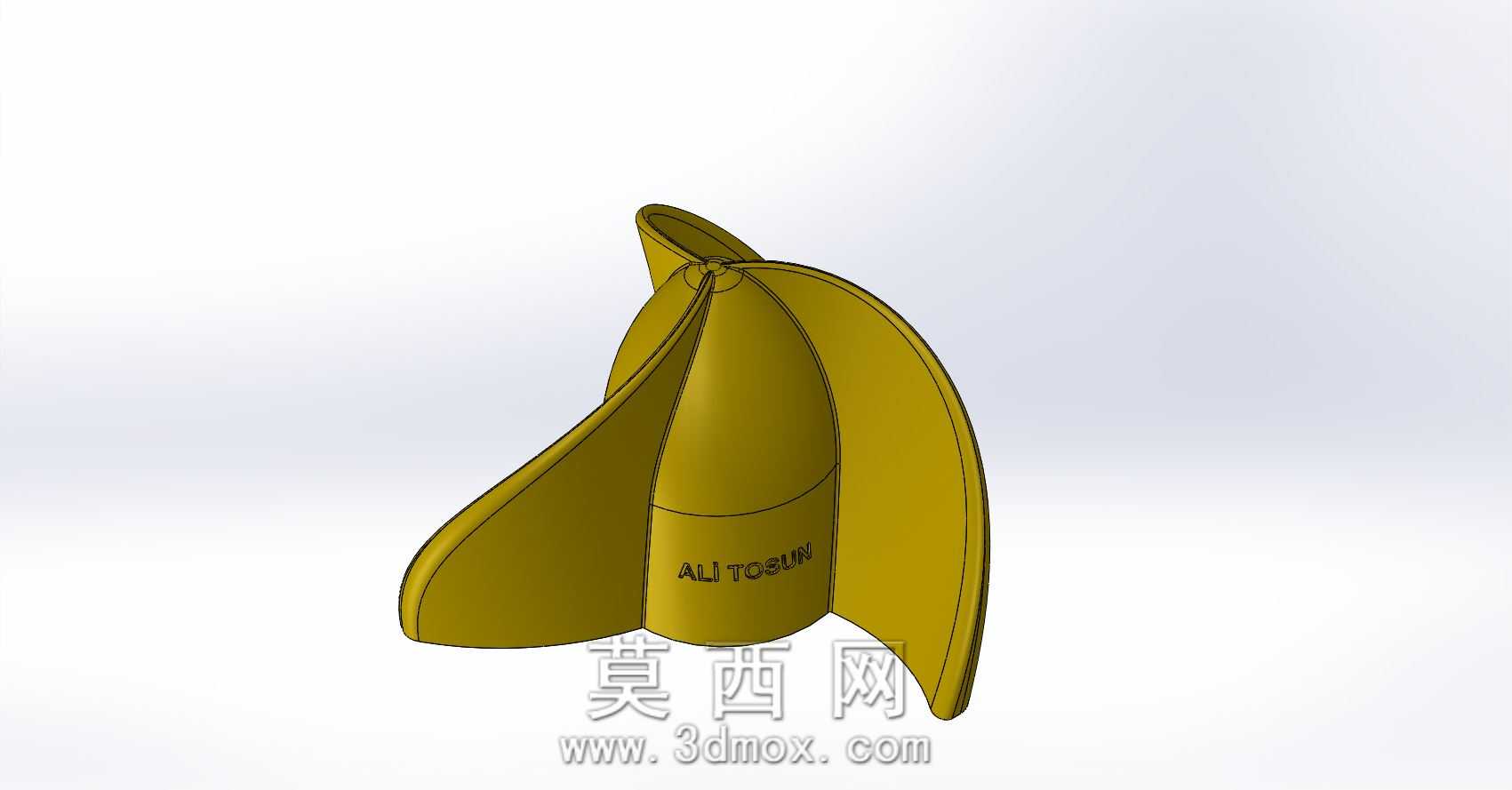

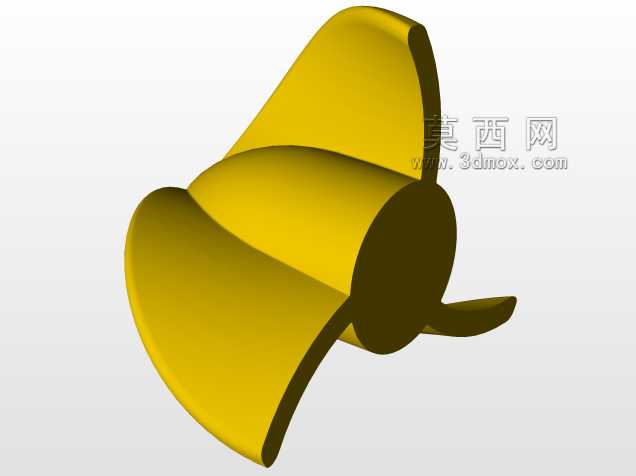

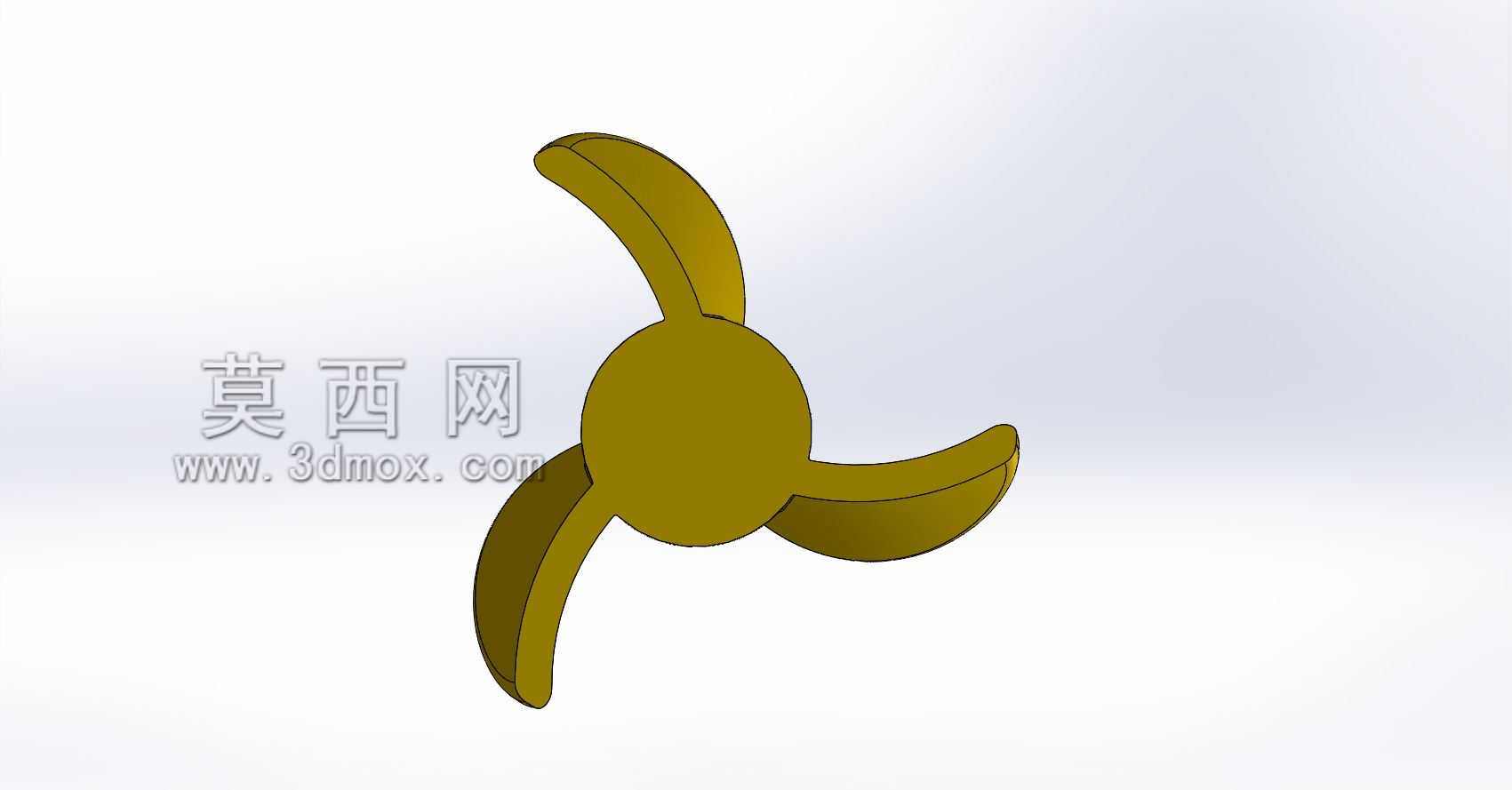

　　设计过程中，叶型的曲面弧度是核心参数，每个叶片从根部到梢部的螺距是渐变过渡的，根部的截面厚度更大，主要承担扭矩传递的结构强度需求，越靠近叶梢位置截面越薄，目的是降低叶梢位置的流体涡流损失，三个叶片沿桨毂中心呈120°均匀分布，这种等分布局可以让旋转过程中的离心力实现自平衡，减少对两端支撑轴承的径向载荷，延长动力端轴承的使用寿命。叶片的曲面导边做了圆弧过渡处理，没有尖锐棱角，一方面是降低流体切入时的阻力，另一方面也能避免长期运行中介质里的硬质杂质冲蚀叶边造成结构缺损，随边位置的型线做了微翘处理，可以有效打散叶片尾流的涡带，降低运行过程中的流体噪音，这一细节设计在民用船舶舷外机应用中尤为重要，能够大幅提升航行时的乘坐舒适度。

　　从结构强度的角度考量，叶片与桨毂的连接位置做了大圆角过渡，避免应力集中，在额定转速工况下，这个位置是应力集中最高的区域，如果采用直角连接，长期交变载荷作用下很容易出现疲劳裂纹，圆角过渡可以将应力峰值降低40%以上，提升部件的疲劳寿命。不同应用场景下，这类螺旋桨的材质选型也有差异，船舶推进场景多采用铸造铜合金或者高强度不锈钢，抗海水腐蚀性能更好；工业搅拌或者管道泵场景可以采用工程塑料或者铸铝材质，降低自重同时控制生产成本；水下潜航器应用则多采用碳纤维复合材料，在保证强度的前提下最大限度降低转动惯量，提升动力响应速度。

　　实际选型匹配时，不能只看桨叶直径参数，还要结合动力源的额定转速、输出扭矩做匹配校验，如果螺距设计过大，低转速下动力负载过高会导致电机或者发动机憋转，能耗上升甚至烧毁动力单元；螺距过小则会导致高速运行时推进效率不足，动力浪费。建模过程中，曲面的连续性需要达到G2连续，避免曲面出现折棱，否则加工出来的桨叶流道不顺畅，实际运行效率会比设计值低10%-15%，同时还会引发异常振动。安装时，桨毂与输出轴的配合需要采用过渡配合，配合公差控制在H7/k6区间，既保证装配时不会过于松旷，也方便后期维护拆卸，轴端需要加装锁紧垫片与锁紧螺母，防止旋转过程中螺母松脱导致桨叶飞出。日常运维中，需要定期检查叶梢是否有变形、缺损，单叶出现变形会导致整个旋转部件动平衡失效，引发整机振动加剧，这时候就需要及时更换或者做校形处理，避免故障扩大影响动力端的使用寿命。
