多层叠板结构标准注塑模架设计

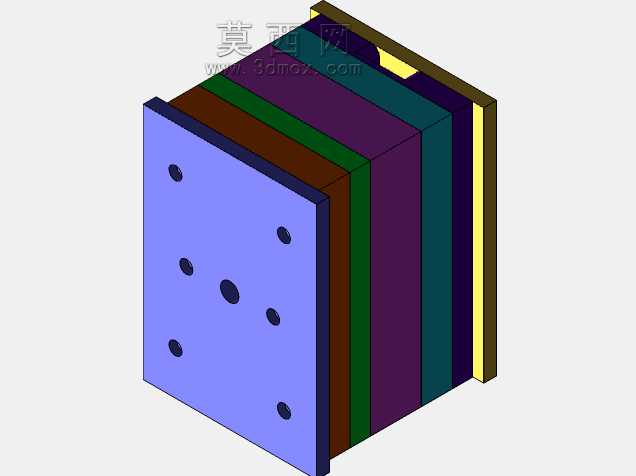

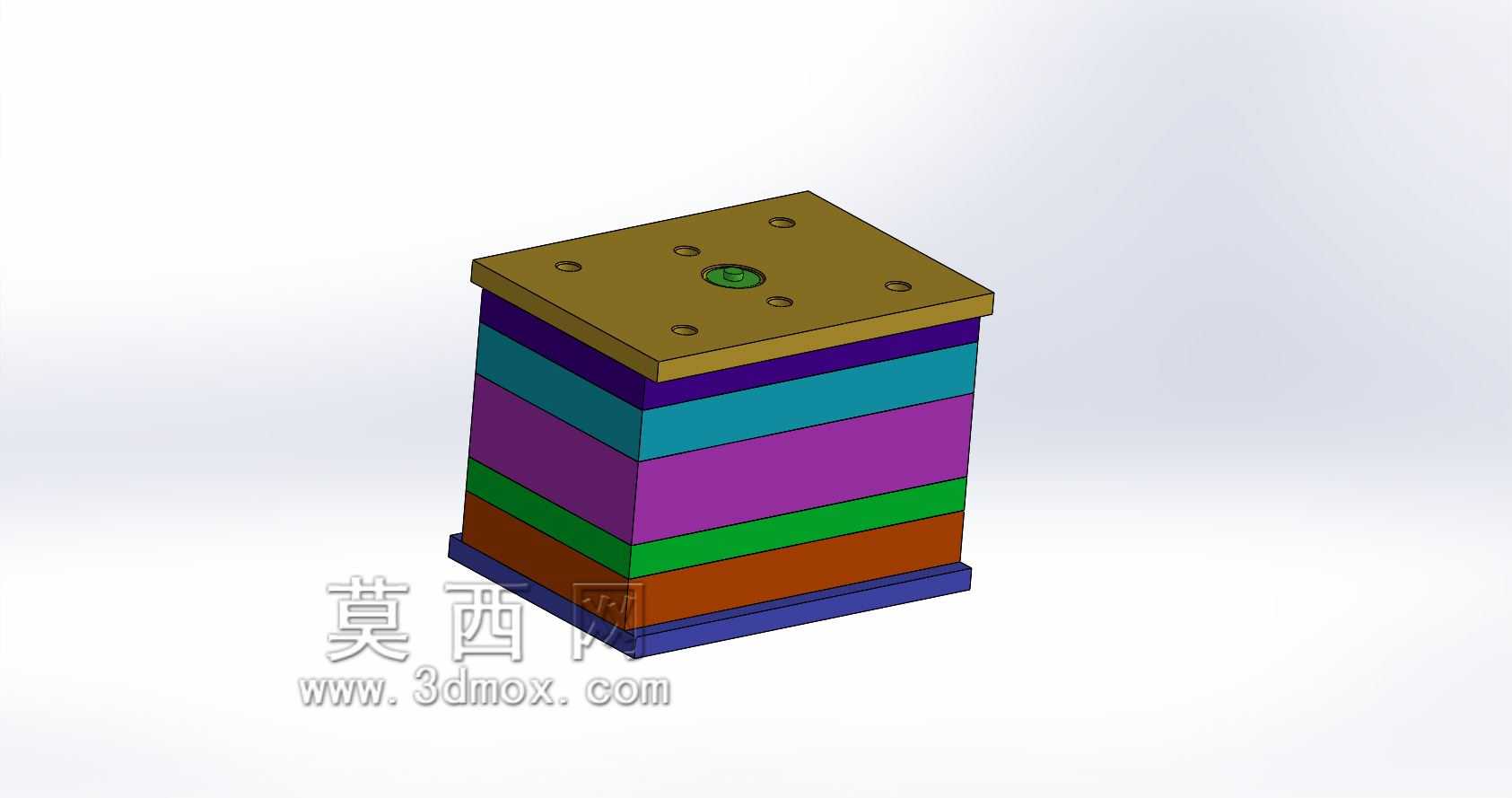

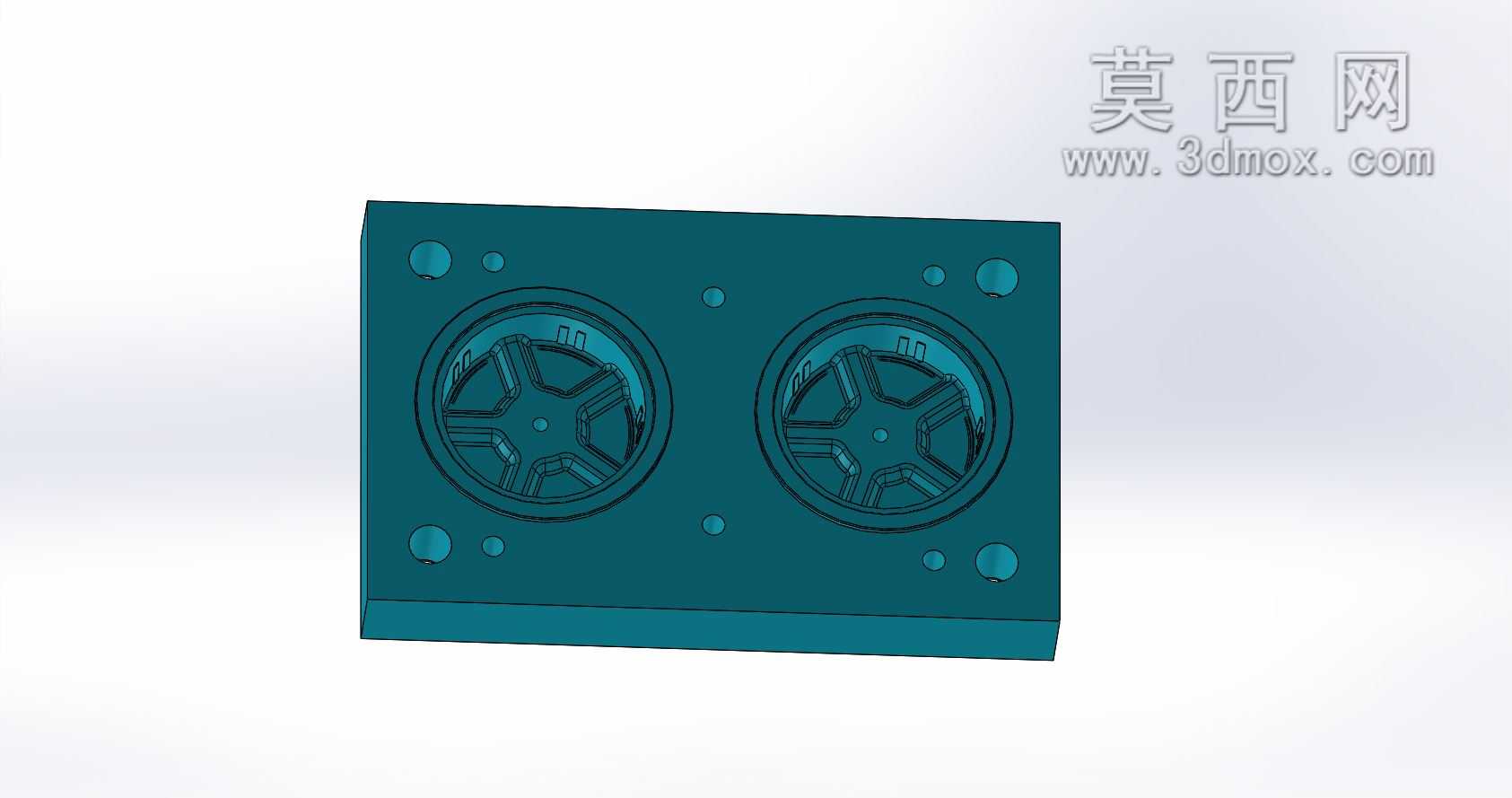

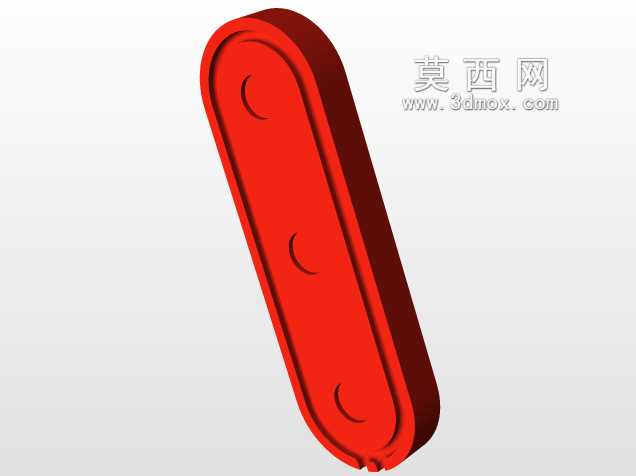

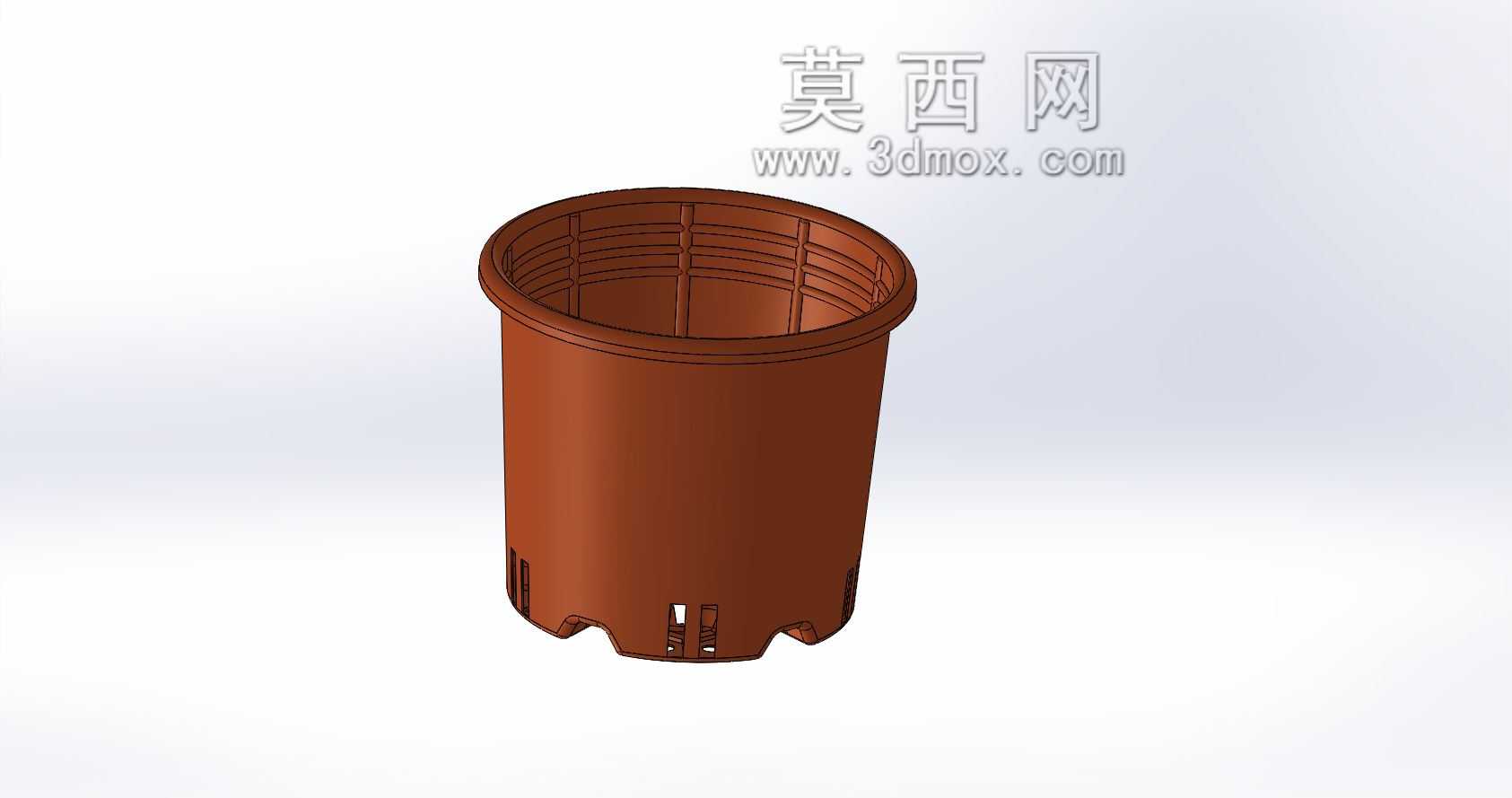

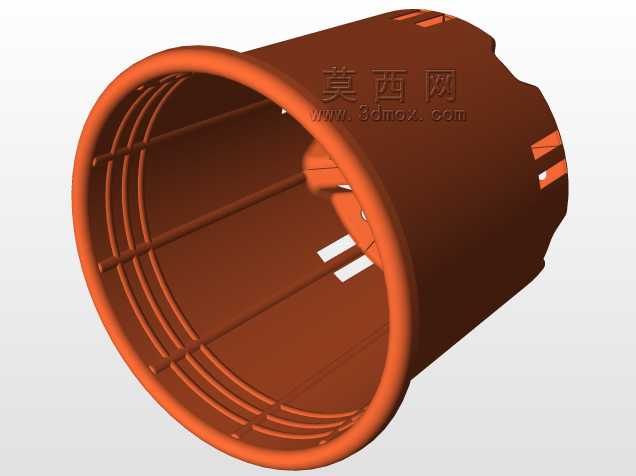

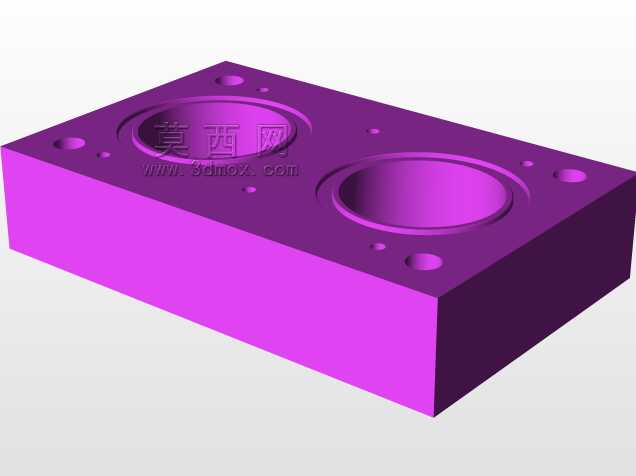

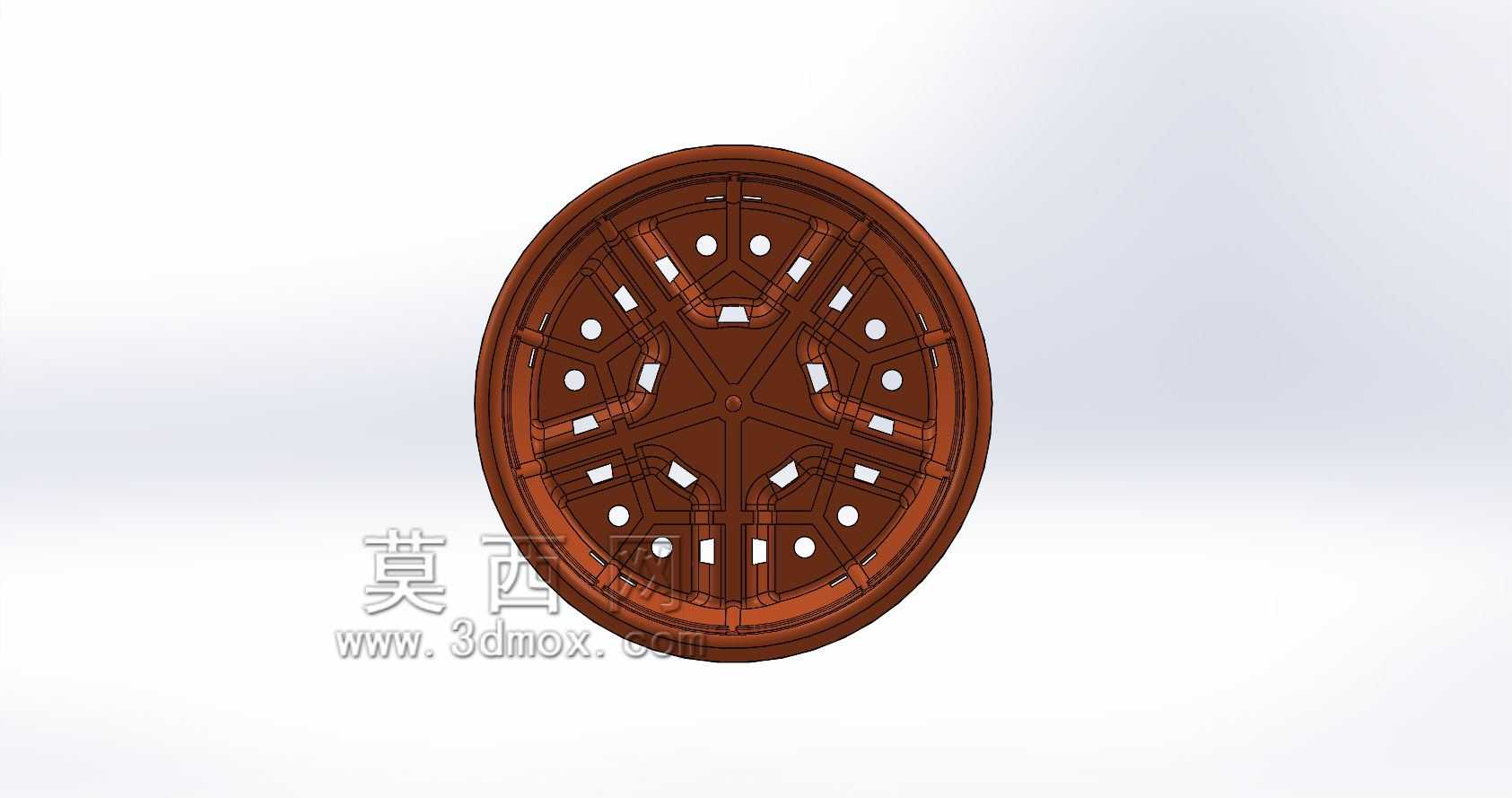

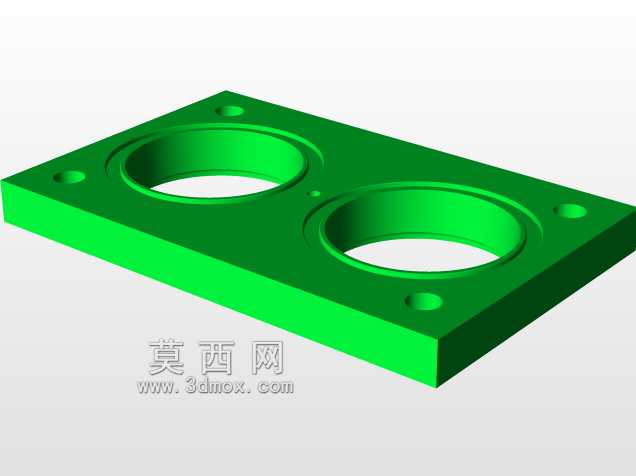

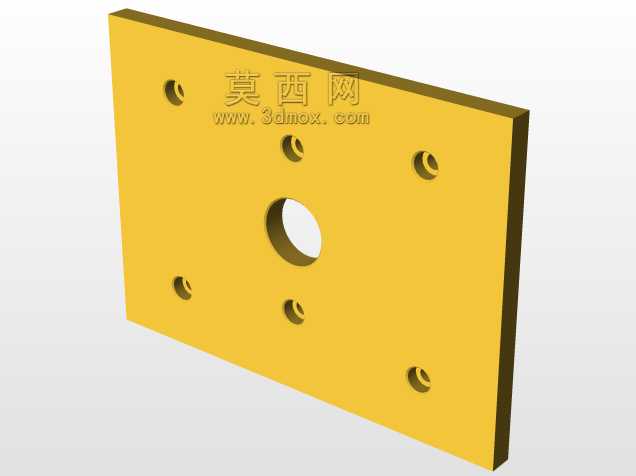

　　这套叠层式模架结构是注塑成型工序里的核心工装载体，日常量产场景中，适配卧式注塑机的安装接口，可覆盖小型家电外壳、精密接插件、日用塑胶件等多数热塑性塑胶制品的成型需求，在批量注塑生产线上，模架的结构精度直接决定了产品的成型尺寸稳定性，以及连续生产的稼动率水平。从结构布局来看，这套模架采用标准的直身叠板排布，从定模侧到动模侧依次排布面板、定模板、流道板、动模板、支承板、顶出固定板、底板，各层模板之间通过精密导柱导套实现合模定位，定位公差控制在0.02mm以内，避免合模过程中出现型腔错位导致的产品飞边、壁厚不均问题。面向实际生产的设计逻辑上，这套模架的模板厚度选型充分考虑了不同型腔深度的适配空间，定模板与动模板预留了足够的开框余量，

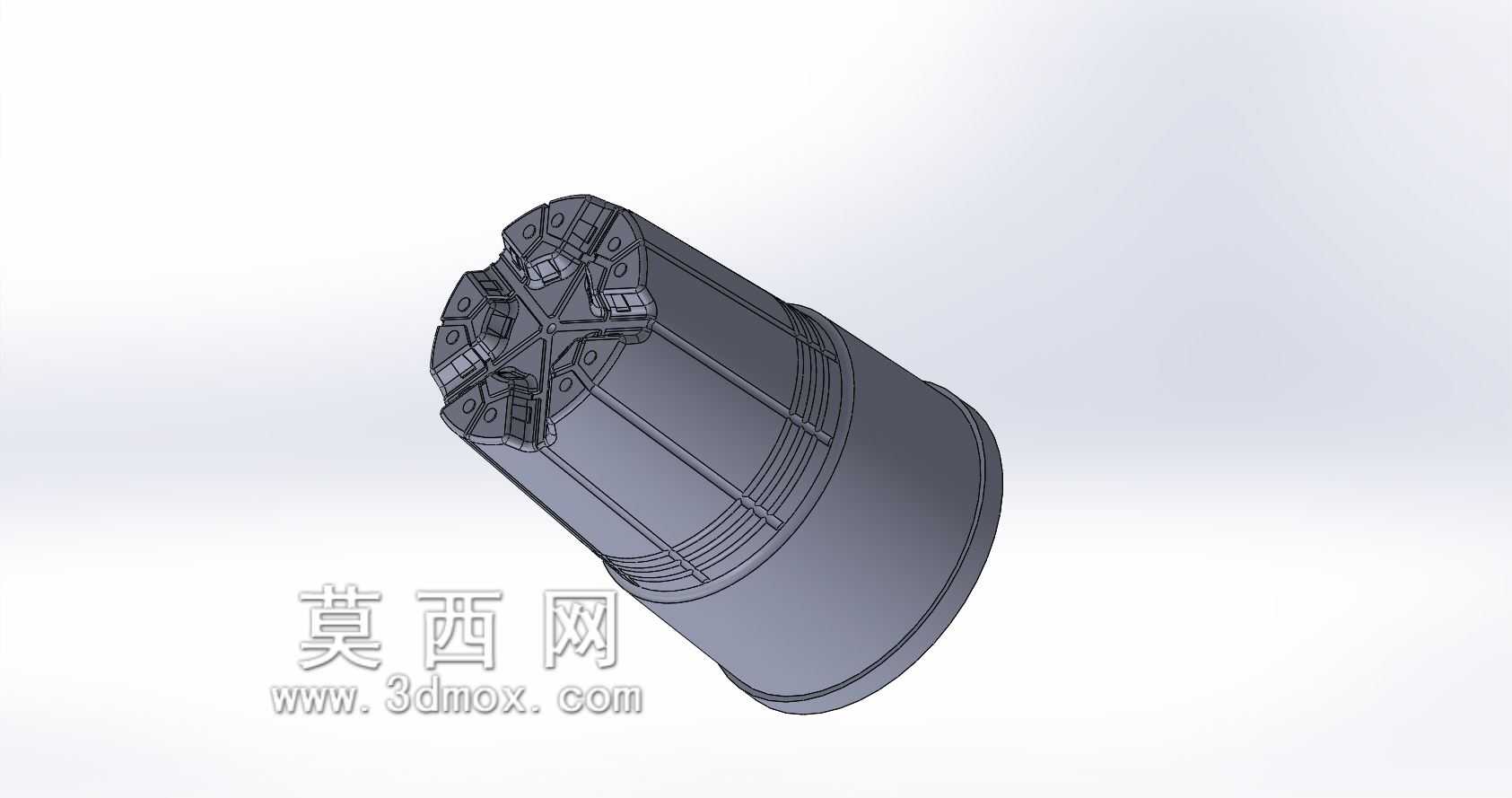

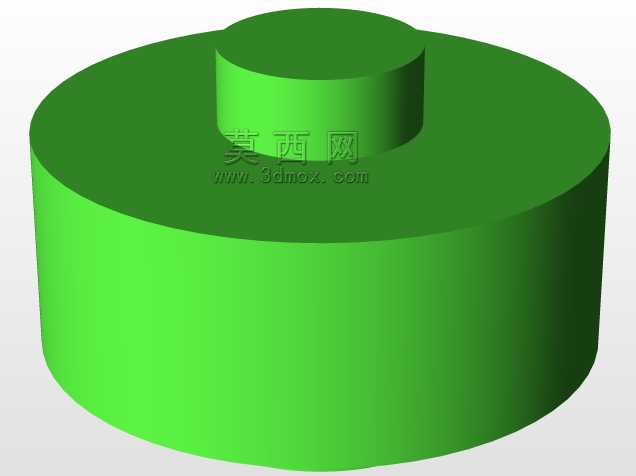

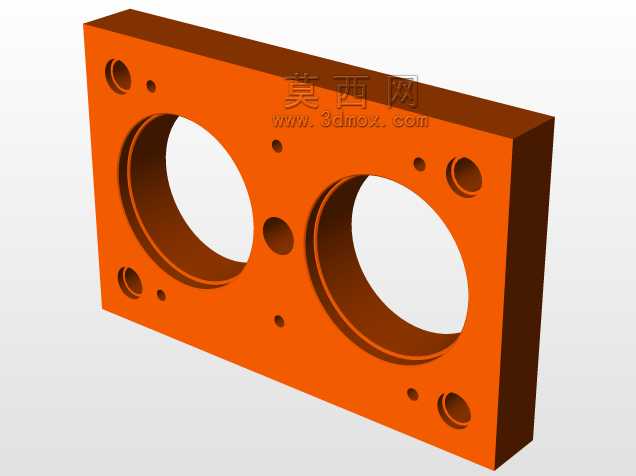

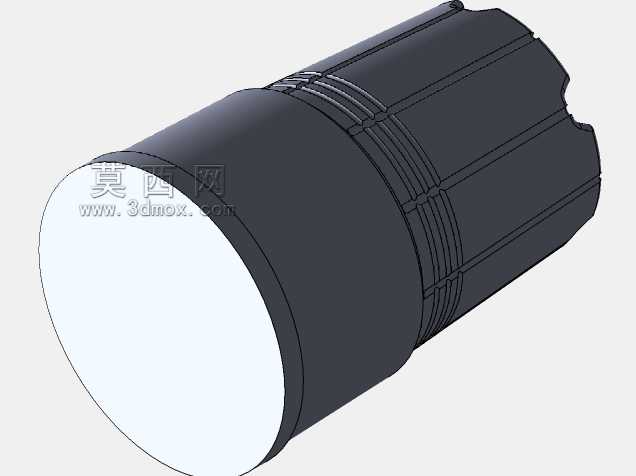

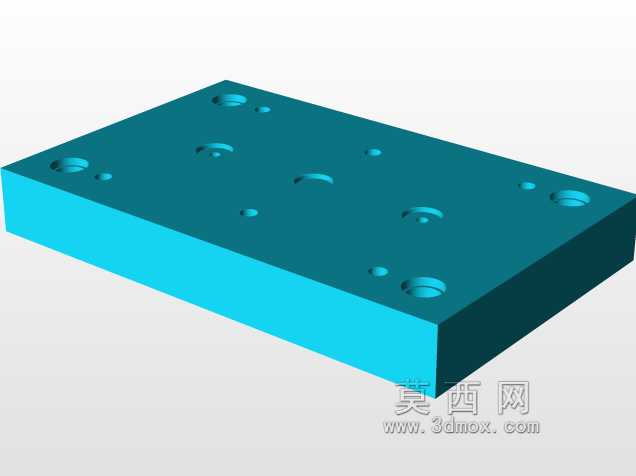

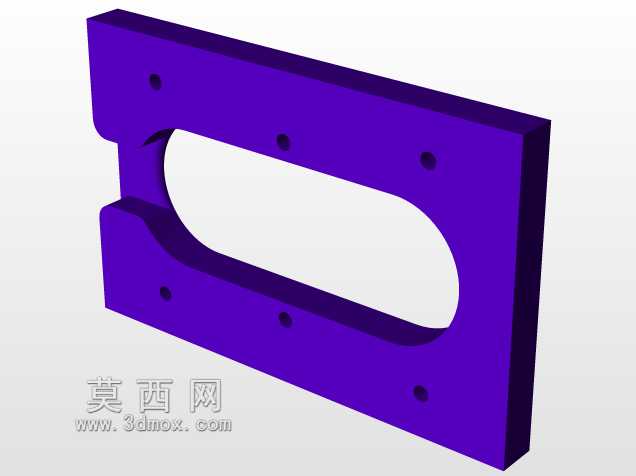

　　设计人员可以根据具体产品的型腔布局，直接在模板上加工型腔、型芯安装位，不需要额外调整模架的整体叠层顺序。安装边界方面，模架的长宽尺寸适配200吨级以内卧式注塑机的拉杆间距，底板上的安装孔位采用标准U型槽设计，可快速对齐注塑机的动定模安装板T型槽，不需要现场二次配打孔位，大幅缩短模具上机的调试周期。顶出区域的空间预留充分，可兼容顶针顶出、推板顶出、斜顶顶出等多种常见顶出结构，设计人员可以根据产品的脱模阻力分布，灵活排布顶出元件的位置，不需要额外裁切支承板腾出安装空间。流道层的设计兼顾了冷流道与简易热流道的适配需求，模板上预留了热流道接线的走线槽位，如果采用冷流道方案，也可以直接在流道板上加工分流道与浇口套安装位，不需要更换模板。

　　导向结构采用对称排布的四组导柱导套，导柱长度超出动模型芯表面15mm以上，合模过程中导柱先进入导套完成预定位，再带动型腔与型芯贴合，避免型芯与型腔发生硬碰撞损坏成型面。冷却水路的排布空间在各层模板上都做了预留，模板边缘距离水路孔的安全壁厚控制在15mm以上，设计人员可以根据型腔的热分布，灵活加工直通式或环形冷却水路，保证成型过程中模温均匀，缩短产品冷却周期，提升整体生产效率。在日常模具维护场景下，这种叠层式模架的各层模板都采用独立定位销固定，拆解时只需要拆除对应层的连接螺丝，就可以单独更换受损的模板，不需要整副模架报废，大幅降低量产过程中的模具维护成本。针对不同产品的注塑压力需求，这套模架的支承板厚度做了加强设计，

　　可承受120MPa以内的注塑压力而不发生挠曲变形，避免生产过程中因为模板变形导致的产品飞边、尺寸超差问题。模架的边角都做了C5倒角处理，避免吊装、安装过程中尖锐边角划伤操作人员，同时模板的所有安装面都经过平磨加工，平面度控制在0.01mm/100mm以内，保证合模后各层模板贴合紧密，不会出现溢料问题。
