外螺纹连接式流体喷嘴管口结构设计

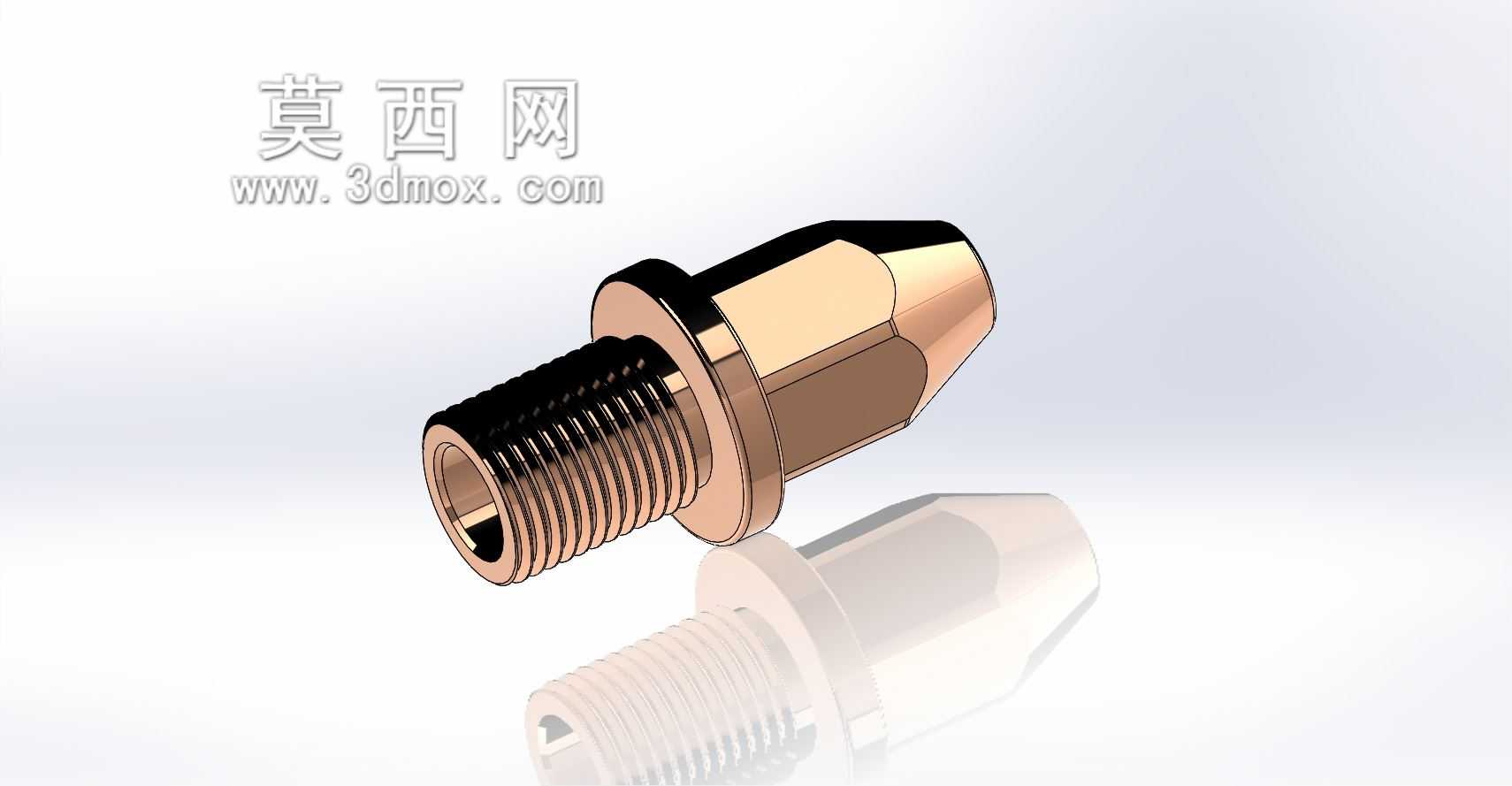

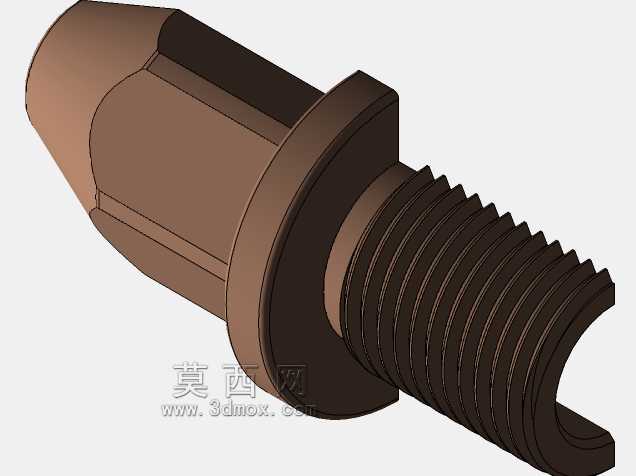

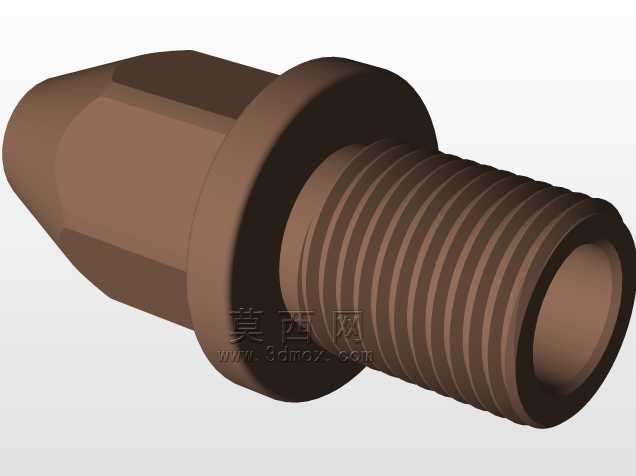

　　该结构为流体管路系统末端的喷嘴管口部件，主要应用在低压流体喷淋、小流量介质喷射、定向导流的工况场景中，常见于小型涂装设备的涂料输出端、农业喷淋装置的末端喷口、实验台流体滴定管路出口、小型冷却系统的冷却液喷射位置，承担介质导流、流向约束、通径匹配的核心作用。从结构设计逻辑来看，该部件采用外螺纹作为主连接结构，螺纹段长度经过匹配常规内螺纹接口的拧入深度设计，既保证连接后足够的咬合牙数满足密封与抗拉脱要求，又不会因螺纹过长导致安装时顶触对接管路内部台阶造成流道堵塞。螺纹根部设计有六角形拧动台，该结构的对边尺寸匹配常规开口扳手的规格，安装时无需额外定制工装，使用标准五金工具即可完成拧紧操作，六角台与螺纹衔接处做了退刀槽处理，

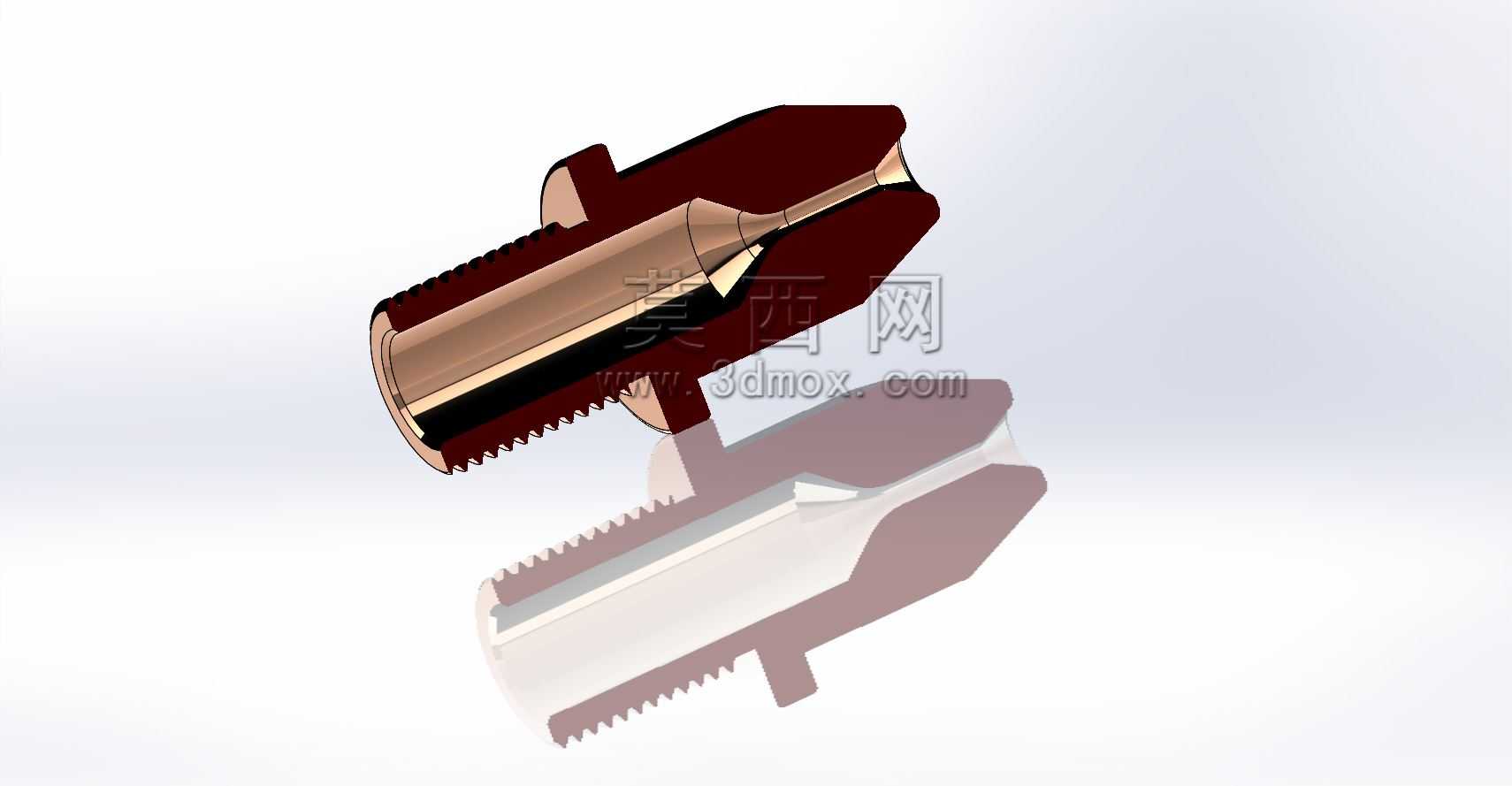

　　避免螺纹加工末端的不完整牙型影响装配贴合度，同时退刀槽可容纳安装时挤出的密封填料，防止多余密封材料挤入流道造成通径缩小。部件中段为等径外圆柱面，该段直径略大于螺纹大径，安装时可作为轴向定位面，与对接管路的端面贴合，配合端面密封垫实现径向与端面双重密封，降低流体泄漏风险。前端的喷口段做了收窄锥面过渡，锥面角度经过流道仿真优化，介质从后部大直径流道进入锥面段时，流速随通径缩小平稳提升，避免直角过渡造成的流道紊流、局部压损过大的问题，喷口最前端开有对称的开槽结构，该结构可根据实际使用需求调整喷口的喷射幅面，当需要扇形喷射面时开槽可引导介质沿开槽方向扩散，若需柱状射流可通过配套的堵件调整开槽的导通面积，适配不同的喷射需求。从安装边界来看，

　　该部件整体轴向长度适配常规薄型管路壁板的安装厚度，可直接穿过壁板开孔后从后侧用螺母锁紧固定，也可直接拧入带内螺纹的管路接头中，安装时所需的操作空间仅需覆盖六角台的扳手转动范围，无需预留过大的装配空间，适合在紧凑排布的管路集群中使用。流道内部采用全程光滑过渡设计，没有直角台阶与滞留死角，既可以输送清水、冷却液等低粘度流体，也可适配低粘度涂料、润滑液等带有细微颗粒的介质，减少介质残留堵塞流道的概率。部件的材质选型可根据实际输送介质的腐蚀性调整，常规工况下使用铜质或普通碳钢材质即可满足强度与耐蚀要求，若输送腐蚀性介质可更换为不锈钢材质，结构本身无需做大幅修改，仅需调整对应材质的加工工艺参数即可。在实际选型匹配时，

　　需要注意对接管路的内螺纹规格与该部件的外螺纹公差带匹配，安装时的拧紧力矩需控制在螺纹许用应力范围内，避免力矩过大造成螺纹滑牙或六角台变形，前端喷口的开槽方向可根据现场喷射方向需求调整，拧紧时对准所需喷射方向即可，无需额外增加转向接头。
