对称螺旋槽空心圆柱传动构件

　　在自动化装配线的间歇送进工位、纺织机械的导纱往复机构、包装设备的分切进给单元里，这类带对称螺旋槽的空心圆柱构件是实现连续旋转到交替平移动作转换的核心执行件，不需要额外配置凸轮摆杆或者复杂的电控换向程序，仅依靠槽道与配套拨销的配合就能完成稳定的周期往复动作，相比传统的曲柄滑块结构，它的传动行程更精准，运行过程中的冲击载荷更小，在中低速轻载的往复运动场景里能大幅简化设备的整体传动链布局。

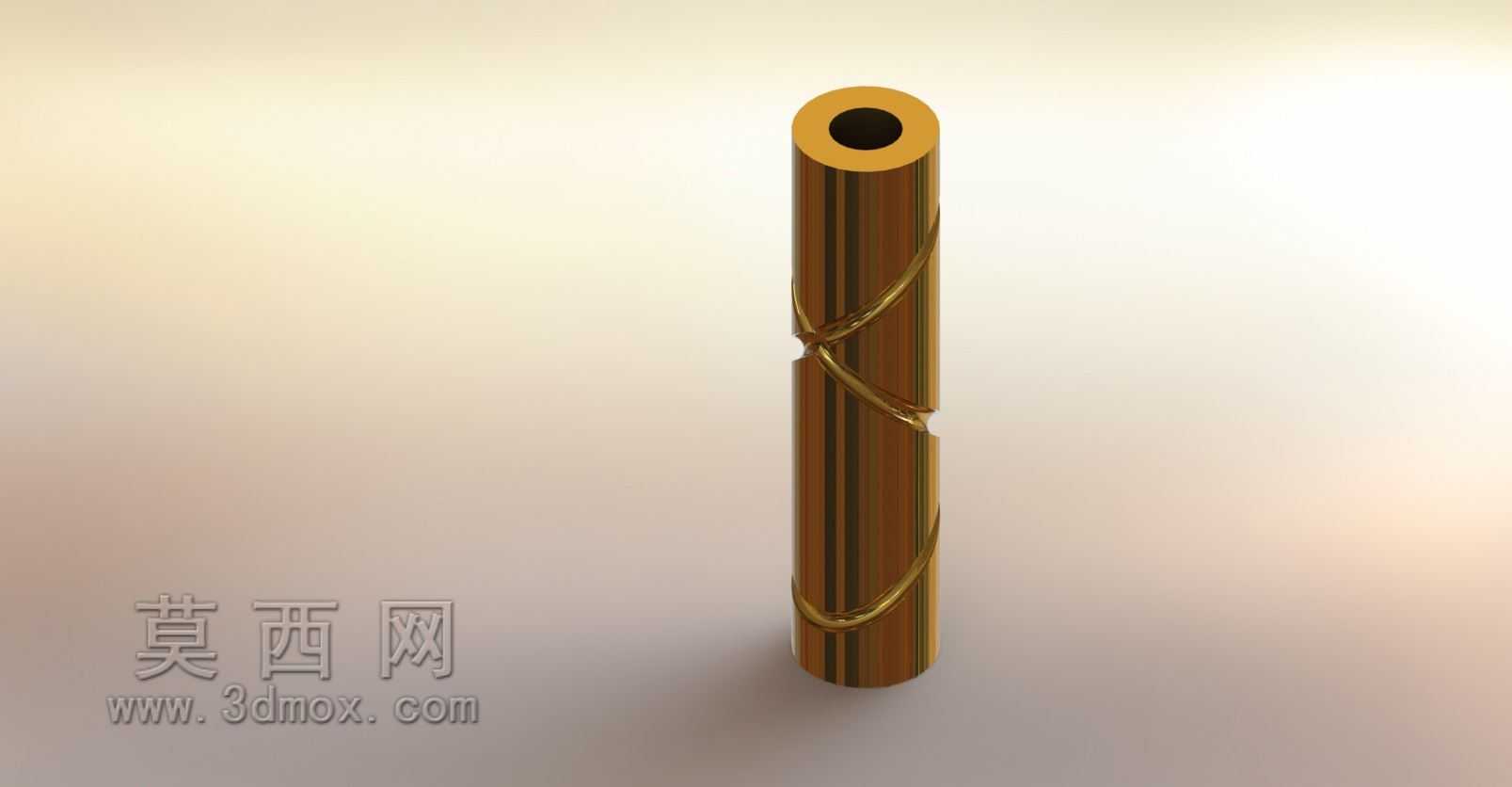

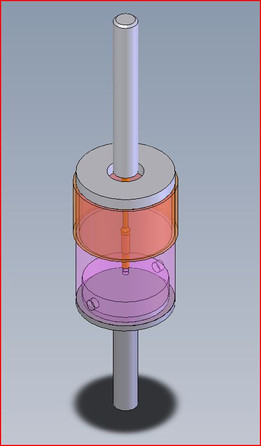

　　从结构设计逻辑来看，构件采用空心筒体作为基体，一方面是为了减轻自身转动惯量，在频繁启停换向的工况下降低驱动端的负载冲击，另一方面中空的内孔可以作为穿线、通冷却介质或者穿装定位芯轴的通道，适配不同设备的集成安装需求。外圆面加工的双向对称螺旋槽，槽道的升角经过反复校核，既要保证拨销在槽内滑动时不会出现卡滞，也要控制传动过程中的压力角在合理区间，避免出现自锁或者传动效率过低的问题，两条螺旋槽在筒体中段平滑交汇，让拨销在运动到行程端点时能顺畅切换螺旋槽道，无需额外的换向拨叉结构就能自动完成运动方向的切换，实现连续旋转输入下的直线往复输出。

　　实际选型匹配时，首先要确认构件的安装边界尺寸，筒体的外径要适配安装座的轴承内孔尺寸，内孔直径要满足穿装管线或者芯轴的空间要求，筒体的总长度要覆盖所需的往复行程，预留出两端的轴承安装位和轴向定位台阶。螺旋槽的导程直接决定了输出端的直线运动速度，在输入转速固定的情况下，导程越大往复运动的线速度越高，对应的传动扭矩承载能力会相应降低，设计时需要结合实际负载大小和运动节拍要求平衡导程参数。槽道的截面尺寸要和配套拨销的直径匹配，预留合理的滑动间隙，间隙过大会导致传动回程误差增大，间隙过小则会在热胀冷缩或者有少量粉尘进入时出现卡滞故障，一般在常规车间工况下预留0.02-0.05mm的滑动间隙较为合适。

　　这类构件的加工通常采用圆棒料先钻削内孔，再以外圆和内孔为定位基准车削外圆各段尺寸，最后在四轴加工中心上铣削螺旋槽道，槽道表面需要做抛光处理降低表面粗糙度，减少拨销滑动时的磨损，部分高负载工况下还会对槽道表面做淬火处理提升表面硬度，延长构件的使用寿命。安装时要保证构件两端的支撑轴承同轴度误差控制在0.02mm以内，避免转动过程中出现别劲现象，配套的拨销需要安装在固定的导向滑块上，保证拨销仅能沿筒体轴向滑动，不能随筒体转动，否则会导致运动转换失效。

　　在实际设备调试过程中，要注意拨销伸入螺旋槽的深度，深度过浅容易在换向时脱槽，深度过深则会增加滑动摩擦阻力，一般伸入深度为槽道深度的三分之二左右即可。日常维护时需要定期在螺旋槽内涂抹润滑脂，减少槽道和拨销的磨损，同时清理槽道内积攒的粉尘和碎屑，避免异物卡入槽道导致运动卡滞。相比其他运动转换机构，这种对称螺旋槽构件的结构更紧凑，占用的安装空间更小，在一些对设备体积有严格限制的小型自动化设备里，往往是实现旋转换往复运动的首选结构，它不需要复杂的控制系统配合，纯机械结构的可靠性更高，在一些恶劣工况下也能稳定运行，不会因为电控信号干扰出现动作失误。
