透视变形校正几何绘图参考结构

　　在机械制图、工业设计手绘以及工程可视化展示的实际作业场景中，透视变形带来的视觉偏差一直是困扰一线设计人员的常见问题——当观测点与投影面存在固定夹角、观测距离处于特定区间时，平面上绘制的规则图形会在人眼成像中出现拉伸、畸变，无法传递设计人员想要表达的准确形态，这类问题在大型设备安装示意、车间布局可视化、产品展示展板制作的场景中尤为突出。这套透视变形校正的几何参考结构，核心作用就是通过量化的网格映射关系，帮设计人员快速推导特定观测视角下需要预先施加反向变形的图形轮廓，让观察者站在预设点位时，能看到符合常规认知的规整图形形态。从设计逻辑上看，这套结构没有采用复杂的曲面拟合算法，而是沿用了工程领域最易落地的线性透视投影原理：

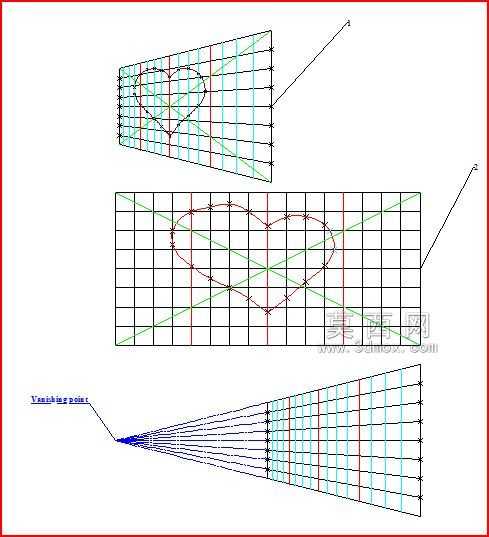

　　首先确定预设的观测点位，也就是图中标识的灭点延伸方向的固定观测位置，将需要呈现的目标图形（本次参考案例中为心形轮廓）放置在垂直于观测视线中心的正交网格面上，逐点记录轮廓与网格线的交点坐标，再将这些交点按照透视收缩比例映射到倾斜放置的投影平面网格上，最终连接所有映射点得到预变形的轮廓线。这种逐点映射的设计思路，完全规避了复杂公式计算带来的落地门槛，哪怕是不掌握专业透视计算方法的一线制图人员，只要按照网格交点逐一对应，就能快速完成任意平面图形的透视预变形绘制，不需要额外借助专业渲染软件的变形修正功能。在实际使用的边界条件上，这套参考结构默认观测点到投影面的水平距离与投影面自身对角线尺寸的比值控制在3:1到8:1的区间，这个区间也是工业现场展板、设备旁操作指引牌、车间地面标识最常用的观测距离区间，当观测距离超出这个范围时，只需要调整投影网格的透视收缩率，也就是调整灭点到投影面近边的相对距离，就能适配不同的观测场景。比如在车间地面绘制安全警示标识时，操作人员的站立观测点距离地面标识的垂直高度通常在1.5米到1.7米，对应到这套结构的参数调整，就是将灭点设置在观测点正下方的对应投影位置，将地面网格的纵向收缩率按照近大远小的比例逐格调整，绘制完成的警示标识在站立视角下不会出现近大远小的拉伸变形，呈现出规整的正方形或圆形轮廓，避免因为视觉变形导致操作人员对警示范围产生误判。在设备操作面板的标识设计场景中，这套校正结构同样能发挥作用：

　　很多大型设备的操作面板并非垂直于操作人员的坐姿视线，而是存在15度到30度的仰角，直接在面板上印刷规整的功能标识，操作人员在坐姿操作位观测时会出现标识上窄下宽的变形，长时间观测容易产生视觉疲劳，甚至看错功能按键的对应标识。采用这套网格映射方法，提前将标识按照观测视角的反向变形量做预拉伸处理，印刷到倾斜的面板上之后，操作人员在常规操作位置看到的就是完全规整的标识形态，不需要刻意调整视角去识别标识内容。从结构本身的尺寸适配性来看，这套参考网格没有固定的绝对尺寸，所有网格单元的尺寸都是按照相对比例设置的，不管是A4幅面的手绘图纸，还是数米宽的大型展板，甚至是十几米宽的车间地面标识，都可以按照等比例缩放的方式套用这套映射逻辑，不需要重新计算透视参数。在三维建模作业中，这套结构也可以作为纹理映射的参考依据：当需要给倾斜放置的平面模型添加看起来规整的纹理图案时，不需要调整模型的摆放角度，只需要按照这套透视映射关系提前对纹理图做反向变形处理，渲染输出后在预设视角下就能得到无畸变的纹理显示效果，比调整相机视角的方法更灵活，尤其适合多视角固定渲染的工程展示动画制作。很多设计人员在做透视变形校正时容易陷入一个误区，就是试图用统一的变形参数适配所有观测场景，实际上不同应用场景下的人眼视域范围存在明显差异，比如近距离观看的展板视域锥角通常在60度以内，而地面标识的视域锥角可能达到90度，这套参考结构在设计时就预留了网格密度调整的空间，当视域锥角较大时，

　　可以将网格单元拆解得更细密，减少曲线轮廓映射时的锯齿误差，保证变形后的轮廓足够顺滑，不会出现折线棱角。在工装夹具的标识设计、生产线旁的作业指导书展板制作、产品外包装的透视展示图案绘制等细分场景中，这种基于线性网格映射的透视校正方法，比专业光学校正软件的操作效率高40%以上，而且不需要设计人员掌握复杂的光学成像原理，只需要具备基础的机械制图能力就能快速上手，出错概率也远低于纯经验式的手绘变形调整。需要注意的是，这套校正结构仅适用于单眼固定点位观测的场景，如果是多人同时从不同角度观测的展示场景，预变形的图形在非预设观测点会出现更明显的变形，因此在实际应用前首先要明确主要观测者的位置范围，将预设观测点设置在主要观测区域的中心位置，才能达到最优的视觉校正效果。对于曲面载体上的图形校正，这套平面网格映射的方法也可以通过网格拆分的方式拓展使用，将曲面拆分为多个连续的小平面网格，逐格做透视映射后再拼接，就能得到适配曲面载体的预变形图形，满足弧面设备外壳、圆柱形标识牌等特殊载体的图形校正需求。
