便携游标式长度测量卡尺结构设计

　　这款卡尺结构的设计初衷，是面向机加工现场的常规尺寸快速检测场景，在普通车间的工序间巡检、工件入厂初检、装配工位的配合尺寸核对场景下，都能适配一线操作人员的使用习惯。区别于实验室高精度千分尺的严苛使用要求，这款卡尺的结构做了针对性的抗磕碰优化，主尺身采用长条形平直结构，滑动测量组件与主尺的配合间隙控制在0.02mm的活动公差范围内，既保证滑动过程无卡滞，也能避免日常使用中轻微磕碰导致的测量副尺偏移。从结构组成来看，固定测量爪与主尺身做一体化结构设计，活动测量爪通过滑动基座与主尺配合，基座上方设置的锁紧块可以在测量完成后快速固定副尺位置，方便操作人员读取数值后再记录，不需要长时间保持手部稳定。

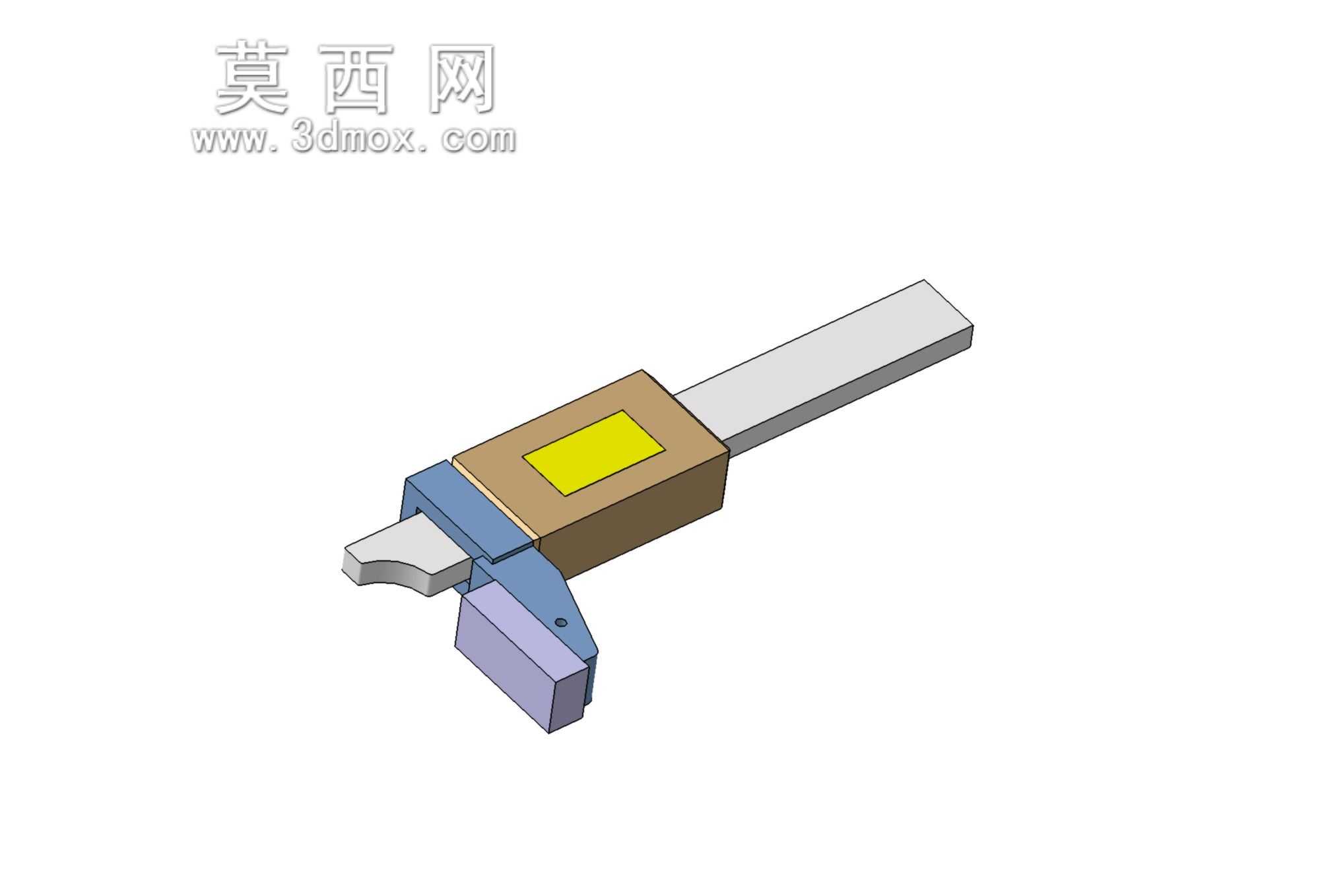

　　滑动基座上的色块区域是为了在多把量具同场使用时做快速区分，不同班组或者不同精度等级的卡尺可以通过不同颜色标识快速分拣，避免现场量具混用带来的测量误差。在实际使用场景中，这款卡尺可以覆盖0-150mm量程范围内的外径、内径、深度尺寸测量，固定爪的内侧面用于外径检测，外侧面的弧形结构可以伸入工件内孔完成内径测量，主尺尾部的深度探杆可以直接测量盲孔、台阶的深度尺寸，一把量具就能覆盖普通机加工件80%以上的常规尺寸检测需求，不需要频繁更换测量器具，能有效提升一线检测的效率。设计过程中针对握持手感做了结构优化，滑动基座的外侧做了贴合拇指按压的斜面结构，操作人员单手持尺时，拇指可以自然搭在斜面上推动副尺滑动，其余手指可以环握主尺身，

　　长时间握持检测也不会产生明显的手部疲劳。主尺身的截面采用矩形加强结构，相比薄片状尺身提升了30%的抗弯折性能，日常放置在工具柜或者工件台面上，即使受到轻微挤压也不会产生形变，保证测量基准的平直度。测量爪的尖端做了小圆弧过渡处理，既保证可以伸入狭窄的台阶缝隙完成测量，也避免尖锐边角在使用过程中刮伤工件表面或者划伤操作人员，适配精密加工件的表面检测需求，不会对已加工表面产生压痕或者刮伤。从安装边界来看，这款卡尺不需要额外的固定安装结构，属于手持式便携检测器具，整体收纳尺寸与普通150mm量程卡尺一致，可以放入常规的量具保护盒中，也能适配车间通用的量具挂架放置位置，不需要为其单独设置存放空间。滑动副尺与主尺的配合面做了耐磨涂层处理，

　　长期反复滑动也不会出现配合间隙变大的问题，日常维护只需要定期在配合面涂抹少量轻质润滑油，就能保证滑动顺畅，不需要复杂的校准维护流程，适合生产现场的粗放使用环境。在装配适配性上，这款卡尺的所有结构部件都可以拆分更换，测量爪磨损后可以单独更换滑动基座组件，不需要整体报废量具，能降低生产现场的量具损耗成本。尺身的刻度区域做了凹陷防护设计，日常使用中刻度面不会直接与工件或者台面摩擦，避免刻度磨损导致的读数困难，延长量具的实际使用寿命。针对现场可能存在的切削液、油污接触场景，结构上没有设置容易积留污物的狭小缝隙，滑动配合处的间隙可以让冲洗的切削液自然流出，不会在内部积存油污导致滑动卡滞，使用后只需要用干净棉纱擦拭表面就能完成清洁，维护流程十分简便。
