面齿轮与螺旋齿轮啮合传动结构设计

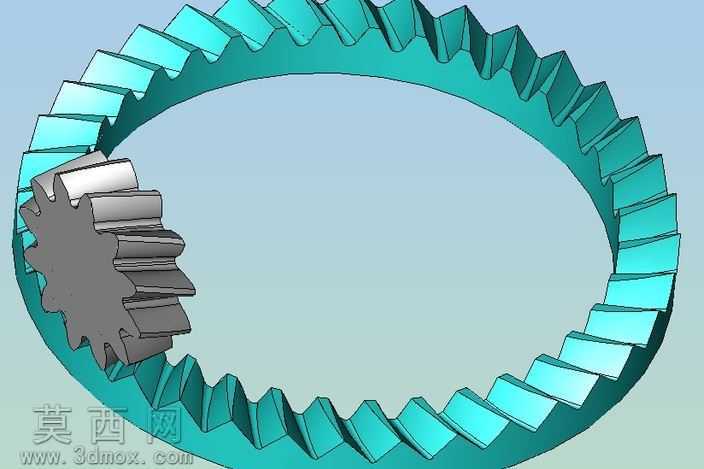

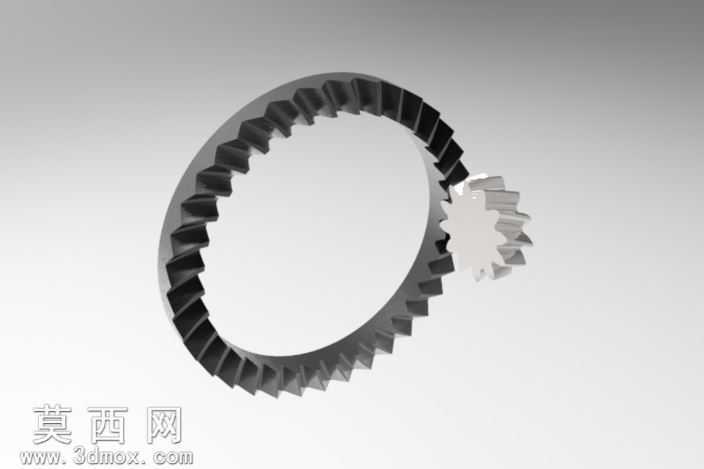

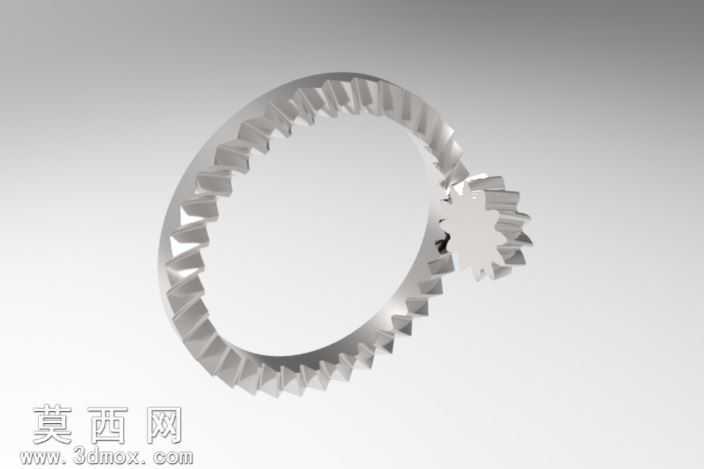

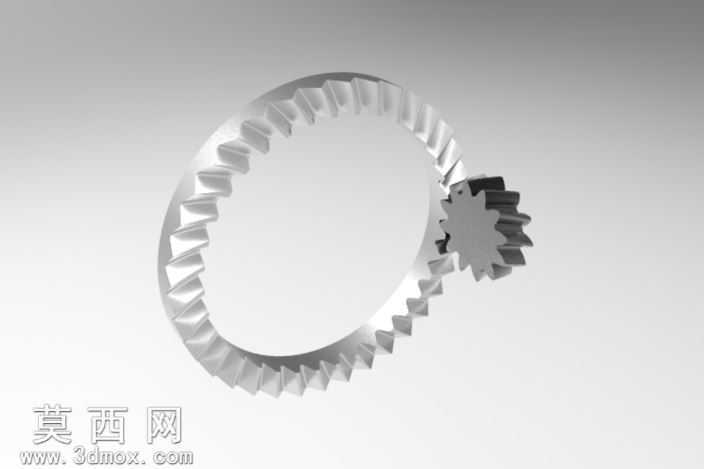

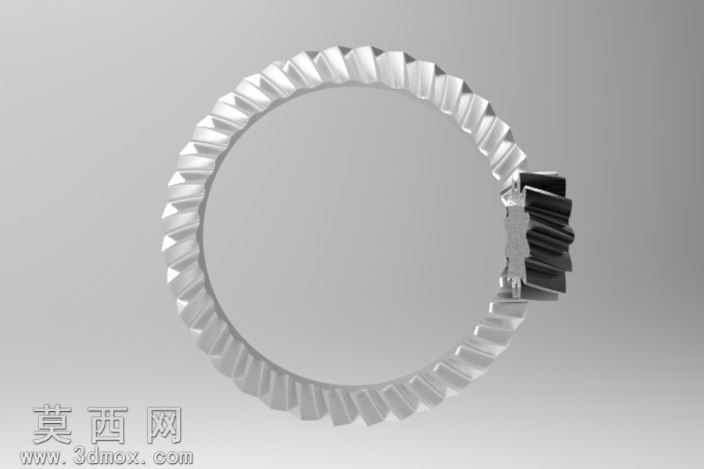

本作品为面齿轮与螺旋齿轮组成的啮合传动副三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循齿轮传动设计的严谨逻辑，从齿廓共轭原理出发完成参数化构建。首先针对面齿轮的成型特性，推导齿面共轭点计算逻辑，摒弃近似齿面生成方式，通过逐点计算共轭接触点位，精准构建面齿轮的内齿圈齿面结构，每一个轮齿的齿向、齿形曲率都严格匹配啮合传动的运动要求，保证轮齿啮合过程中无干涉、传动比稳定。螺旋齿轮部分采用参数化建模方式，根据与面齿轮的啮合中心距、传动比参数，计算螺旋角、模数、齿数等核心参数，轮齿的螺旋曲面通过扫掠、布尔运算等特征操作完成，齿顶、齿根过渡圆角做了符合机械加工工艺的优化处理，避免应力集中问题。材质渲染阶段，为两个齿轮分别赋予差异化的金属材质，面齿轮采用青蓝色金属质感材质，清晰呈现内齿圈的环形结构与轮齿排布规律，螺旋齿轮采用深灰色哑光金属材质，突出小齿轮的轮齿螺旋形态，渲染时调整光照角度与环境光参数，让轮齿啮合区域的接触关系清晰可见，直观展示两个齿轮的空间交错啮合状态。结构设计上，面齿轮为大尺寸内齿圈结构，轮齿沿内圈周向均匀排布，齿向沿轴向带有适配螺旋齿轮啮合的倾斜角度，螺旋齿轮为外齿圆柱齿轮结构，轮齿呈螺旋状分布，与面齿轮内齿形成空间交错轴啮合，可实现相交轴或交错轴间的运动与动力传递。设计过程中反复校验齿面啮合间隙，调整轮齿的接触点位，保证齿面接触区域符合齿轮传动的强度要求，整体模型结构完整，齿形精度高，可用于齿轮传动原理演示、传动结构方案验证以及相关机械产品的传动系统设计参考，完整还原了面齿轮与螺旋齿轮啮合的真实结构形态，所有轮齿特征无缺失、无变形，装配关系准确，能够直观呈现该类齿轮传动的工作原理与结构特点。
