AR15步枪下机匣及枪托组件结构设计

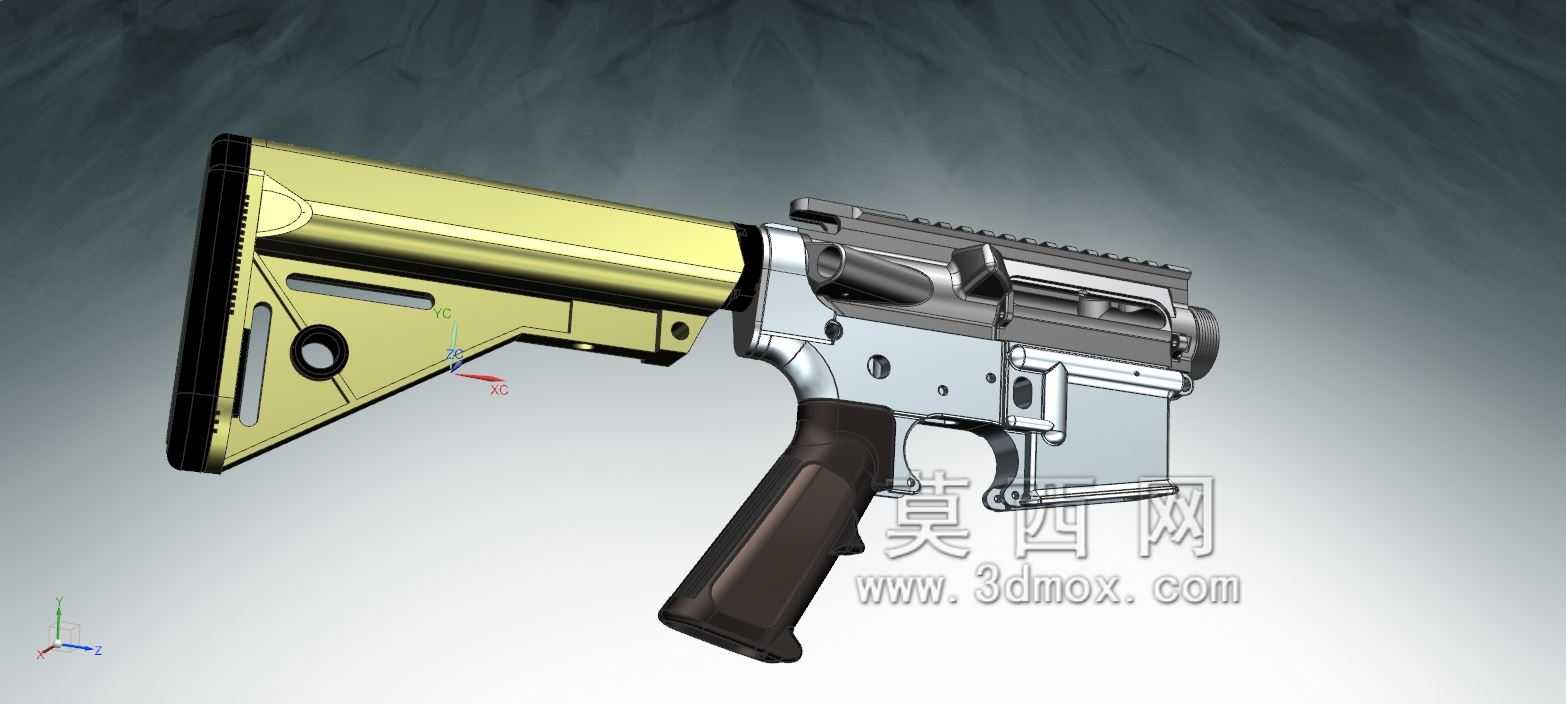

　　这套结构模型还原了AR15步枪核心操作段的装配关系，覆盖从枪托缓冲段到弹匣座上方的完整机匣衔接区域，在轻武器结构研发、战术配件适配验证、教学演示场景中都有实际应用价值。从实际使用场景来看，该段结构是射手据枪时的核心受力区域，枪托抵肩、握把握持、扳机操作、弹匣装卸的所有受力都通过这部分结构传导，设计时需要兼顾结构强度与操作人机功效。

　　从功能特性来看，模型还原的金色伸缩枪托部分，内部预留了缓冲簧安装腔道，托板位置设计有防滑抵肩纹理，枪托杆与机匣尾部的配合段设置了多档位定位卡槽，可适配不同臂长的射手调整据枪长度，枪托侧面的开孔既用于减重，也可作为枪背带的安装挂点。银色的下机匣部分，集成了弹匣座、扳机护圈上方的安装位、快慢机转轴孔、握把连接螺纹孔，机匣上部与上机匣的配合面做了精准的贴合止口设计，保证上下机匣装配后无旷量，射击时的受力可均匀分散到整个机匣框架。黑色的手枪式握把按照人体握持的掌型做了曲面收腰，握把表面的防滑纹路可保证射手在潮湿或者戴手套操作时仍有足够摩擦力，握把内部为中空设计，可容纳相关附件或者配重块调整整枪重心。

　　设计思路上，这套结构优先保证各运动部件的安装间隙，枪托伸缩的滑动轨道做了0.15mm的间隙预留，避免因加工公差导致伸缩卡滞；机匣部分的壁厚按照铝合金7075材料的受力特性设置，受力集中的快慢机孔、握把连接位置做了局部加厚处理，在保证整体重量控制的前提下避免受力断裂。所有销钉孔的位置都按照标准接口尺寸设计，可兼容市面上通用的AR系列销钉、弹簧等标准配件，不需要额外定制非标连接件。

　　从安装边界尺寸来看，枪托完全收缩时整个组件的总长度约为320mm，完全伸展时总长度约为370mm，机匣部分的宽度约为42mm，握把底部到机匣顶部的高度约为160mm，枪托尾部的抵肩板宽度约为35mm，可适配标准的AR系列上机匣、标准规格的AR弹匣、通用尺寸的战术握把配件。机匣尾部的缓冲管接口采用标准的1.18英寸-18牙螺纹规格，可直接替换市面上不同类型的AR枪托产品，握把连接位置采用标准的1/4英寸固定螺丝孔位，适配多数 aftermarket 握把配件。在结构验证场景中，这套模型可用于检查枪托伸缩过程中是否与机匣尾部产生干涉，握把安装后是否会遮挡扳机操作空间，弹匣插入弹匣座后是否能正常锁定到位，也可用于战术背带、枪托贴腮板等附加配件的适配测试，避免实际加工后出现装配干涉问题。在教学场景中，该模型可直观展示AR系列步枪下机匣与枪托的装配逻辑，帮助学习者理解各部件的受力传递路径，以及各操作部件的位置布局逻辑。
