锥形螺旋压缩弹簧结构设计作品

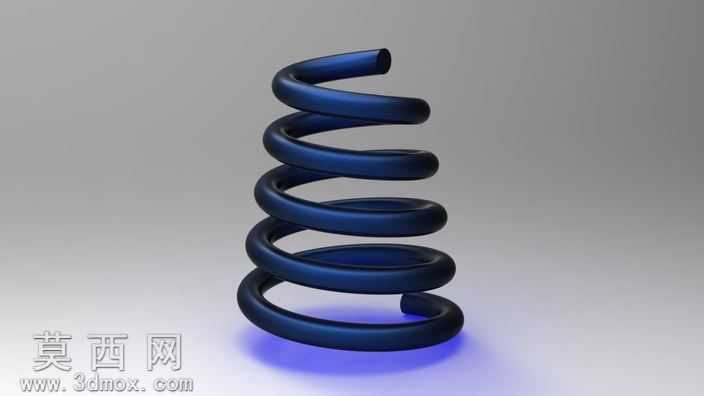

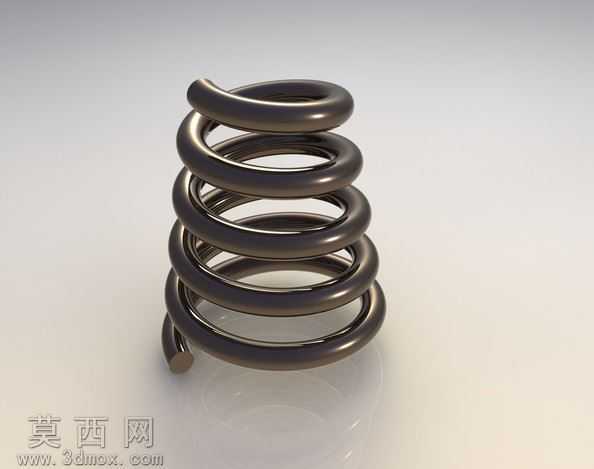

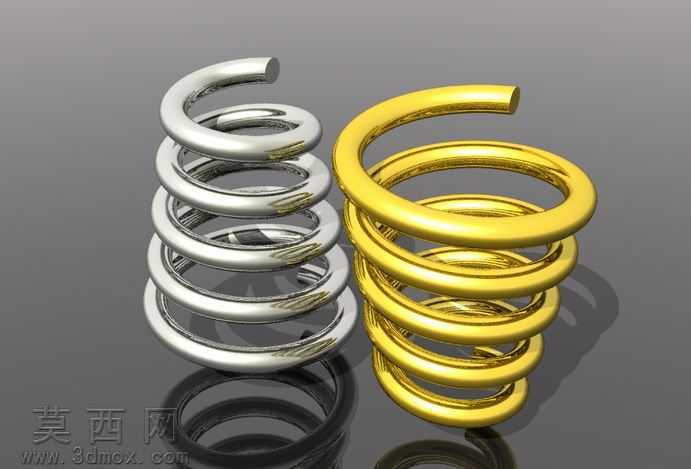

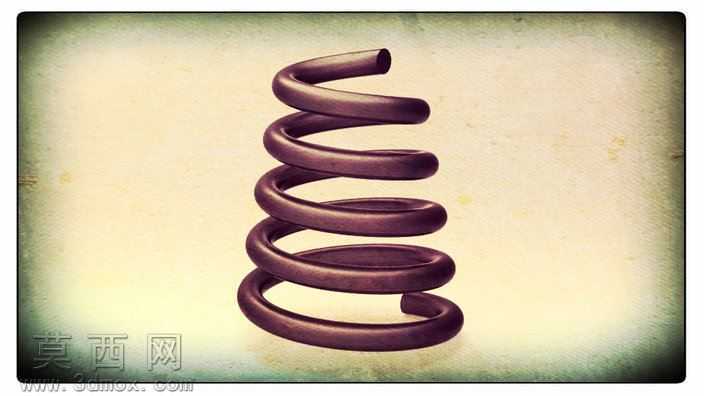

本作品为锥形螺旋压缩弹簧的三维参数化建模设计成果，建模阶段采用SolidWorks软件完成全流程参数化搭建，首先以螺旋线作为路径引导线，结合变径参数设置实现弹簧从顶端小圈径到底端大圈径的锥形轮廓过渡，精准控制每一圈簧丝的螺距、圈径递增梯度与有效圈数，保证簧丝截面沿螺旋路径的连续扫掠无畸变，建模过程中对弹簧两端的收口结构做了贴合实际加工工艺的处理，底端磨平端面与支撑面的贴合度符合通用五金弹簧的装配要求，避免了建模中常见的端面错位、簧丝扭曲等问题。材质渲染阶段采用金属弹簧钢材质参数，调整金属粗糙度、反射强度与环境光遮蔽参数，还原出淬火处理后弹簧表面的哑光金属质感，通过添加柔和的环境反射贴图，让簧丝曲面的金属光泽过渡自然，无生硬的高光断层，渲染出的效果能够清晰展现每一圈簧丝的轮廓边界与曲面弧度，直观呈现弹簧的立体结构。结构设计上，该锥形压缩弹簧相较于等径圆柱弹簧，具备更小的压缩并紧高度，受压时各圈簧丝能够逐层嵌套收纳，可在有限的安装空间内提供更大的压缩行程，同时锥形结构能够让弹簧的刚度随压缩量增大呈现非线性递增的特性，适配需要变刚度缓冲的装配场景，簧丝直径的选取经过受力校核，保证在额定压缩载荷下簧丝的剪切应力处于弹簧钢材料的许用应力范围内，避免出现永久形变或断裂失效的问题。设计思路围绕通用五金场景的装配需求展开，摒弃了冗余的装饰性结构，完全以功能性为核心导向，建模过程中保留了完整的参数化特征树，可根据实际装配需求快速调整簧丝直径、圈数、两端圈径、螺距等核心参数，无需重新搭建基础模型即可衍生出不同载荷参数的同类型锥形弹簧模型，大幅提升后续同系列产品的设计迭代效率，模型同时兼容Rhino、3ds Max、AutoCAD等多款工程与渲染软件的导入格式，可直接用于装配干涉校验、工程图纸导出、产品渲染展示等多个工作环节。
