五头摇头光束舞台效果灯结构设计

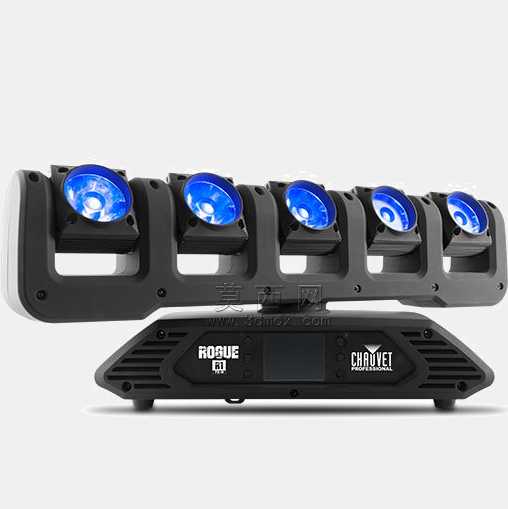

　　这款五头阵列式摇头光束灯，核心应用场景覆盖室内外专业演出、酒吧livehouse、剧场演播厅、商业发布会等需要动态灯光渲染的场地，作为舞台视觉系统的核心效果输出单元，承担光束造型、动态扫光、色彩氛围渲染的实际功能。从结构设计逻辑来看，整机采用底座承载加五组独立灯头悬臂的布局，底座部分集成了水平摇头驱动机构、信号处理模块、散热风道与电源接驳端口，底座底部预留的支撑脚与安装孔位，可同时满足落地放置、桁架吊挂两种安装方式的固定需求，安装边界适配常规舞台桁架的标准管夹尺寸，吊挂时的重心经过配重校准，避免长期运行出现偏转松动。五组灯头通过独立的俯仰转轴连接在横向悬臂梁上，每个灯头都可独立完成俯仰角度调节，配合底座的水平旋转机构，

　　可实现多维度的光束投射角度组合，相比单头摇头灯，能在相同安装点位输出更多方向的光束效果，减少舞台上需要布置的灯具数量，降低现场布线与桁架负载压力。灯头部分的光学组件采用透镜居中、灯珠后置的同轴布局，每个灯头外围的散热鳍片与底座的散热风道形成贯通的散热路径，长时间满功率运行时，灯珠结温可控制在额定工作区间，避免光衰过快的问题。悬臂梁采用一体化压铸成型的结构，在保证五组转轴安装位同轴度的同时，兼顾了结构刚性与整机重量控制，避免多灯头同步运动时出现悬臂震颤导致的光束抖动问题。底座正面的标识区域预留了显示屏与操作按键的安装位，可直接在设备端完成地址码设置、运行模式切换、角度校准等操作，无需外接调试终端。从安装适配性来看，

　　整机的横向宽度控制在常规舞台单点位安装的允许尺寸范围内，不会遮挡相邻灯具的投射路径，底座的进出线口采用防水密封结构，可满足户外临时演出的防雨使用需求。每个灯头的透镜压圈采用快拆结构设计，现场维护时无需拆解整个灯头壳体，即可快速完成透镜清洁、灯珠更换等操作，降低演出间隙的维护耗时。俯仰转轴处采用阻尼可调的轴承结构，可根据灯头搭载的光学组件重量调整阻尼力度，避免运行过程中灯头出现自行下坠的偏移问题。底座内部的驱动电机采用伺服控制方案，水平与俯仰运动的定位精度可满足专业演出的灯光编程需求，多台灯具联机运行时，可通过信号端口实现同步控制，完成统一的灯光动作编排。整机的外壳接缝处均做了遮光处理，避免灯具内部的杂光从缝隙溢出，

　　影响舞台光束的纯净度，外壳表面采用哑光黑色喷塑处理，减少现场环境光在灯具表面的反射，避免对舞台视觉效果造成干扰。在结构强度校核阶段，悬臂梁的载荷按照五组灯头满配状态下的动载荷进行计算，确保在快速摇头动作时，结构形变控制在光学系统允许的误差范围内，不会出现光束偏移虚焦的问题。底座的配重块位置经过反复调整，将整机重心控制在旋转轴的正中心，降低水平旋转时的驱动负载，减少电机运行噪音，延长驱动机构的使用寿命。
