长条七眼摇头染色舞台光束灯结构

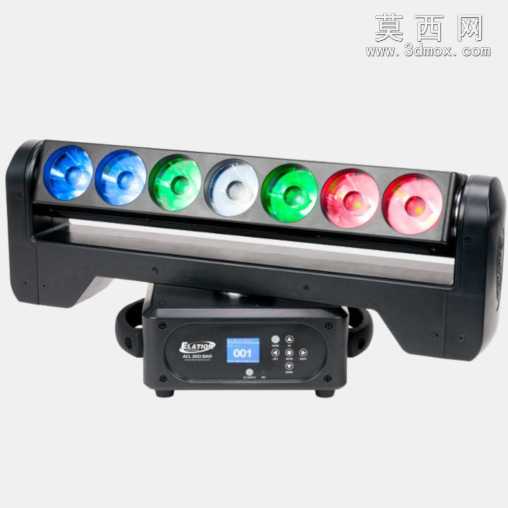

　　这款长条排布的七眼摇头染色灯，主要应用在室内外演艺活动、酒吧livehouse、剧场演播厅、商业发布会等需要动态氛围渲染的场景中，核心作用是通过多灯珠的混光输出与水平俯仰角度调整，打出覆盖范围可调的彩色光束，配合控台信号实现跑马、渐变、频闪、追光等动态灯光效果，为现场营造匹配活动调性的视觉氛围。从结构设计来看，整机采用长条形灯头搭配U型支撑摇臂与底部旋转底座的布局，灯头部分沿长度方向等距排布七颗独立的光学透镜模组，每颗模组后方对应独立的LED发光单元与散热结构，相邻灯珠的间距经过反复校核，既保证单颗灯珠的出光角度不会出现相互遮挡，也让多灯同时点亮时的光束排布均匀，不会出现局部光强断层的问题。

　　灯头的俯仰转动依靠U型摇臂两侧的转轴结构实现，转轴内部集成了步进电机与传动齿轮组，转动角度范围覆盖垂直方向正负90度，能够满足从顶部面光到低位侧光的角度调整需求；底部的旋转底座内置水平转动传动机构，可实现水平方向360度连续旋转，配合灯头的俯仰动作，能够覆盖安装点位周边几乎所有的照射区域，不存在灯光照射死角。底座部分集成了设备的控制电路、信号接口、电源模块与操作显示面板，面板上设置了数码显示屏与功能按键，可在脱离控台的情况下直接设置设备地址码、运行模式、自检程序，方便现场调试时快速调整设备参数；底座两侧预留了信号输入输出与电源输入输出接口，支持多台设备手拉手串联布线，减少现场布线的线缆用量，也降低了布线施工的复杂度。散热设计上，

　　灯头背部采用一体化铝挤型散热壳体，每颗LED灯珠的热量通过导热胶直接传导到壳体上，配合壳体表面的散热鳍片实现被动散热，既省去了散热风扇带来的运行噪音，也提升了设备长时间运行的稳定性，避免风扇积灰带来的维护问题。安装边界方面，整机的重心集中在底部底座位置，吊装时可通过底座预留的锁扣结构连接灯钩，适配标准的舞台灯光桁架管径，安装时需要预留的转动空间要覆盖灯头最大转动半径，避免灯头转动时与周边桁架、其他设备发生碰撞；落地放置时底座底部的四个橡胶脚垫可提供足够的摩擦力，保证设备在平置运行时不会因为转动惯性出现移位。灯头前端的透镜采用高透光率的光学PC材质，表面做了硬化防刮处理，能够减少运输、安装过程中透镜被刮花的概率，

　　透镜的出光角度经过调校，单颗灯珠的光束角在25度左右，既能够实现远距离的光束投射效果，也能够在近距离投射时形成足够大的染色光斑，兼顾光束效果与染色覆盖的需求。整机的外壳连接处都做了密封胶条设计，能够阻挡演出过程中产生的烟雾、灰尘进入设备内部，减少日常维护的清洁频次，电路部分做了过流、过压保护设计，在现场供电不稳定的情况下也能够避免核心元器件被烧毁，提升设备在复杂演出环境下的适应能力。
