方形顶面地漏式下水排水构件结构设计

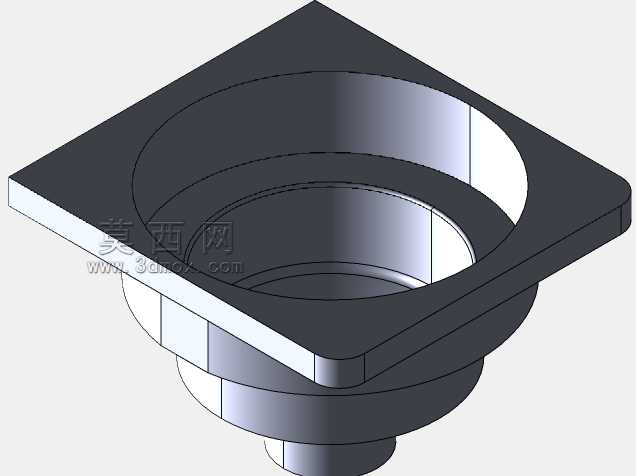

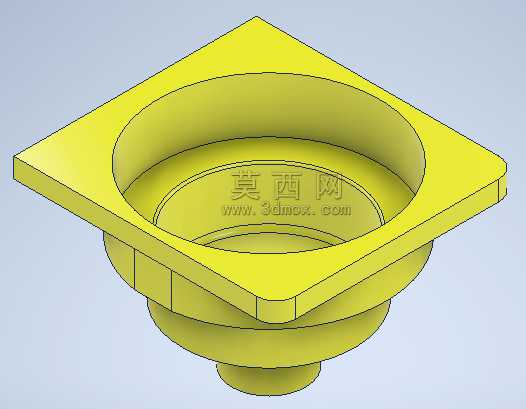

　　日常民用建筑、商用公共空间的排水系统中，地面汇水点位的下水构件是决定排水效率、防堵防溢性能的核心部件，本次设计的方形顶面下水构件，主要适配厨卫空间、阳台、露天露台、工业车间洁净区等需要快速排除地面积水的场景，替代传统圆形地漏在方形地砖铺贴时的裁切适配难题。从实际使用需求出发，这类下水构件首先要解决的是安装贴合度问题，顶面采用正方形法兰边设计，边长尺寸匹配常规300mm、600mm规格地砖的模数，安装时法兰边可直接嵌入地砖预留的方形槽位，无需对地砖进行异形裁切，铺贴完成后法兰边与地砖表面齐平，不存在凸起绊脚、凹陷积污的问题，法兰边厚度控制在5mm，既保证安装时的结构强度，不会因踩踏受力发生翘边变形，又不会过厚导致地砖铺贴高度差过大。

　　构件中部的承水腔采用圆弧过渡设计，摒弃传统直筒式下水的直角死角，水流汇入时可沿圆弧壁面形成旋流，加快排水速度的同时，避免毛发、纤维类杂物在直角处卡滞堆积，减少日常疏通频次；承水腔内径自上而下做微缩锥度设计，可适配市面上常规规格的下水管道，安装时可直接插入管道接口，配合密封圈即可完成密封，无需额外的转接配件。下部的出水段采用阶梯式变径结构，最下端为小口径直插端，可适配不同内径的排水支管，阶梯面可作为安装限位结构，插入管道时抵到管道端面即可定位，避免插入过深影响管道通流面积，或是插入过浅导致密封不严出现返味问题。设计过程中充分考虑了成型工艺的可行性，整体采用一体注塑或铸造成型的结构，无额外拼接部件，所有转角处均做R2-R3的圆角处理，

　　既避免应力集中导致的构件开裂，也能减少模具加工时的清角工序，降低生产制造成本。从安装边界来看，构件整体高度控制在80mm以内，可适配常规降板层厚度的同层排水场景，无需额外抬高地面，对于隔层排水的老旧小区改造场景，也可直接替换原有老旧圆形地漏，方形法兰边可完全覆盖原有地漏的安装开孔，无需对地面进行大范围破拆，降低改造施工的工作量。实际使用时，顶面方形法兰的平面度公差控制在0.2mm以内，安装后与地面贴合紧密，不会出现缝隙渗水的问题；承水腔内部可搭配标准规格的水封芯、过滤网篮，水封高度满足50mm的规范要求，可有效阻隔排水管道内的异味返溢，过滤网篮可拦截大体积杂物，避免杂物进入排水支管造成管道堵塞，且过滤网篮可直接取出清理，

　　维护操作十分便捷。针对露天露台、车库入口等大排水量场景，该构件的承水腔通流面积比同规格圆形地漏大15%左右，可应对短时强降雨的排水需求，避免地面积水倒灌进入室内；构件外壁做均匀的拔模斜度，生产脱模时不会出现粘模、拉伤的问题，量产时的成品率可得到有效保障。在结构强度校核阶段，针对法兰边的踩踏受力做了专项优化，法兰边下方设置环形加强筋，沿承水腔外壁均匀分布，当100kg的集中荷载作用在法兰边边角位置时，最大变形量不超过0.1mm，不会出现长期踩踏后法兰边断裂、塌陷的问题。构件表面无尖锐棱角，所有外露边均做倒钝处理，安装后不会划伤清洁人员的手部或是过往行人的脚部，适配公共区域的使用安全要求。
