磁板分离器壳体结构设计

　　磁板分离器壳体是磁分离类设备的核心承载构件，主要应用于金属加工切削液净化、粉体物料除铁、粮油加工磁选、矿山矿浆磁性杂质分离等场景，在切削液循环系统中，该壳体作为磁板组件的安装载体，需要容纳磁板组、导流结构，同时对接上下游管路，保证待处理流体能够以稳定流速流经磁板作用区域，让混杂在流体中的铁屑、磨屑、金属颗粒被磁板充分吸附，避免硬质金属颗粒进入后续加工环节划伤工件表面、磨损泵阀与管路元件。

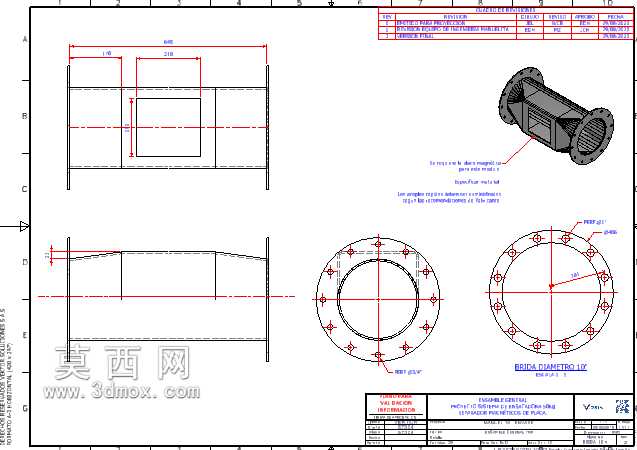

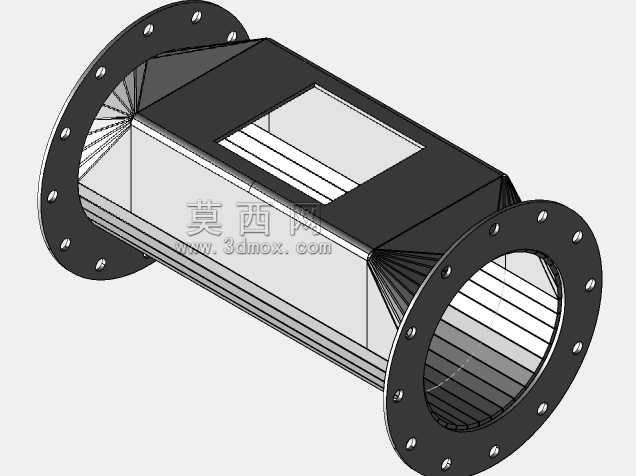

　　从结构设计逻辑来看，该壳体采用两端法兰对接的直通式筒体结构，筒体中段开设矩形检修开口，方便日常运维时清理磁板表面吸附的金属杂质，也便于磁板组件的拆装更换。两端的法兰结构采用标准螺栓孔布局，能够直接对接同通径的工业管路，安装时无需额外制作过渡连接件，法兰端面预留了密封件安装槽位，可适配橡胶垫片、金属缠绕垫片等多种密封形式，保证带压输送工况下的密封可靠性，避免流体泄漏。筒体主体采用变径过渡结构，从法兰端的圆形截面平滑过渡到中段的矩形截面，既匹配了圆形管路的对接需求，又能在中段提供更大的平面安装空间来固定磁板组件，让磁板的有效吸附面完全覆盖流体过流断面，避免出现流道死角导致部分流体未经过磁选就直接流出，降低磁选效率。

　　在安装边界设计上，两端法兰的螺栓孔采用圆周均布形式，孔位公差符合管路对接的通用安装要求，现场安装时可适配不同角度的管路走向，无需额外调整壳体旋转角度。中段的矩形开口边缘设计有外翻的安装边，可通过快拆压条或者螺栓固定密封盖板，盖板与壳体之间加装密封胶条，既保证腔体的密封性，又能在需要清理磁板时快速拆卸，无需拆解两端的管路连接，大幅降低运维工作量。壳体内部的流道做了平滑过渡处理，没有突兀的凸起或者直角结构，能够减少流体流经时的阻力损失，同时避免金属颗粒在壳体内壁沉积堆积，减少无效的存料空间。

　　从功能特性角度，该壳体的结构强度经过校核，能够承受常规工业流体输送的工作压力，筒体壁厚满足刚度要求，不会因为内部流体压力或者外部管路载荷出现变形，保证磁板与流道的间隙始终保持在设计范围内，确保磁吸附力的有效作用距离。壳体的材质适配可根据应用场景调整，在水性切削液、中性矿浆等常规工况下可采用普通碳钢做防腐涂装，在腐蚀性流体工况下可更换为不锈钢材质，结构本身不需要做大幅改动，具备较强的场景适配性。在粉体除铁场景中，该壳体可直接安装在重力溜管或者气力输送管路中，利用磁板的磁场吸附粉体中混杂的铁磁性杂质，避免杂质进入后续的研磨、筛分设备造成设备磨损，或者混入成品影响产品纯度，比如在食品加工、锂电材料生产的粉体输送环节，这类磁选壳体是保障产品纯度的关键结构部件。

　　设计过程中需要重点考量流道的流速分布，通过变径段的角度控制，让流体进入矩形段后流速均匀分布在整个过流断面上，避免局部流速过快冲刷新吸附的金属颗粒，导致二次夹带影响分离效果。同时壳体底部设计有平缓的导流斜面，让流体中的重质颗粒能够顺着斜面流向磁板作用区域，不会在壳体底部沉积。两端法兰的对接尺寸遵循通用管路标准，可直接与闸阀、软连接、输送泵等常规管路元件对接，降低现场安装的适配成本。检修开口的位置设置在筒体正上方，操作人员站在设备侧面就可以完成盖板拆卸和磁板清理作业，不需要额外的操作空间，适配紧凑的车间布局。
