内燃机用空心圆柱活塞结构设计

　　在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键部件，这套空心圆柱式活塞结构，主要适配中小排量内燃机、往复式压缩机等需要在缸体内做高频往复直线运动的设备场景。从实际工况出发，活塞在运行过程中需要同时承受高温燃气的冲刷、交变的机械载荷，还要和缸套内壁保持稳定的配合间隙，既不能因为间隙过大出现燃气窜漏、做功效率下降，也不能因为热膨胀间隙过小出现卡滞、拉缸等故障。

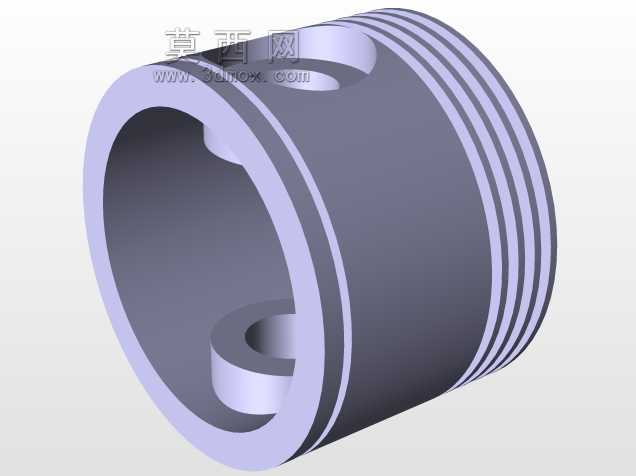

　　设计阶段首先要明确的是安装边界，活塞的外径尺寸需要和对应缸套的内径保持微米级的配合公差，圆柱度公差需要控制在0.01mm以内，保证往复运动过程中整个圆周面的贴合均匀，避免局部偏磨。空心的筒体结构不是单纯为了减重，一方面是为了给内部的活塞销、连杆小头留出安装空间，另一方面空心结构的壁厚经过梯度设计，靠近顶部燃烧室的位置壁厚稍厚，用来承受更高的热负荷和爆发压力，往下靠近裙部的位置壁厚逐渐减薄，既可以降低整体往复运动质量，减少曲轴连杆机构的惯性载荷，也能优化热传导路径，让活塞吸收的热量能够更快通过活塞环传递到缸套，再由冷却系统带走。

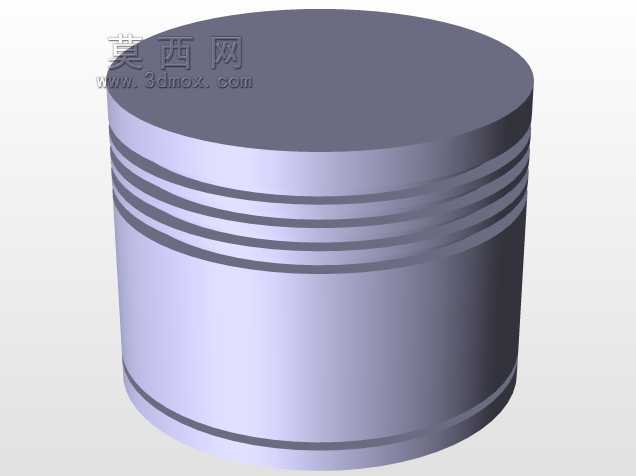

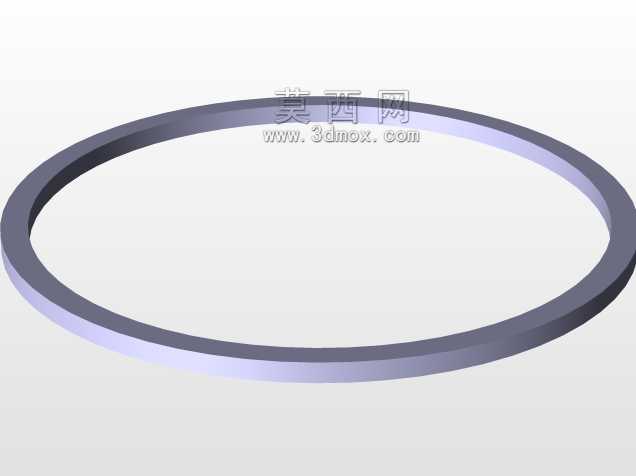

　　从功能特性上看，这个筒体结构的外圆面需要加工出多道环槽，用来安装气环和油环，气环的作用是密封活塞和缸套之间的间隙，阻止燃烧室内的高压燃气窜入曲轴箱，油环则是在下行过程中刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。环槽的宽度、深度以及和活塞轴线的垂直度都有严格的公差要求，安装后活塞环的侧隙、背隙需要控制在合理范围，保证环能够在槽内自由浮动，同时又不会出现过大的泵油作用。活塞的裙部设计成微椭圆结构，在常温下椭圆的长轴垂直于活塞销的轴线方向，当发动机工作温度升高后，活塞销座位置的金属量更多，热膨胀量更大，膨胀后裙部会趋近于正圆形，保证和缸套的配合间隙始终处于最优区间。

　　实际选型匹配的时候，需要根据设备的缸径、行程、额定转速、爆发压力这些参数来调整活塞的整体高度、壁厚以及环槽的数量和位置。高转速工况下的活塞需要尽可能降低压缩高度，减少往复运动的惯性力，而高负荷的柴油机活塞则需要在顶部增加冷却油腔的结构，让机油从连杆小头的喷油孔喷出，进入活塞内部的冷却腔带走热量，降低活塞顶部的热负荷。这套空心活塞结构的下端面需要和连杆的运动轨迹做干涉校验，保证连杆在最大摆角的时候不会和活塞内壁发生碰撞，内壁的过渡位置全部设计成圆角，避免应力集中，在交变载荷作用下出现疲劳裂纹。

　　在装配环节，活塞需要和活塞销、卡簧、活塞环配套组装后再装入缸套，装入前需要在缸壁和活塞外圆涂抹干净的装配机油，活塞环的开口需要错开一定角度，避免开口对齐出现漏气。日常运行过程中，活塞的磨损主要集中在环槽、裙部以及活塞销孔位置，当配合间隙超过设计阈值后，会出现动力下降、烧机油、异响等故障，这时候就需要更换对应的活塞组件，同时检查缸套的磨损情况，确定是否需要同步镗缸或者更换缸套。对于三维建模从业者来说，做这类活塞结构的时候不能只画一个简单的空心圆柱，需要把各个配合面的公差、工艺倒角、圆角、环槽的细节都还原到位，还要考虑热变形后的尺寸变化，给后续的工程分析、加工出图提供准确的模型基础。
