螺旋输送机悬挂式吊架支撑轴承结构

　　在散料连续输送的生产场景里，长距离螺旋输送机的中间段轴系挠度控制一直是结构设计的核心痛点，尤其是输送粮食、矿粉、化工颗粒这类磨琢性或粘附性物料时，跨距过大的螺旋轴会在运转中出现径向跳动，轻则加剧叶片与机壳的磨损，重则引发轴系弯曲、连接螺栓断裂的停机故障，这款悬挂式吊架支撑结构正是针对这类工况开发的中间支撑单元。

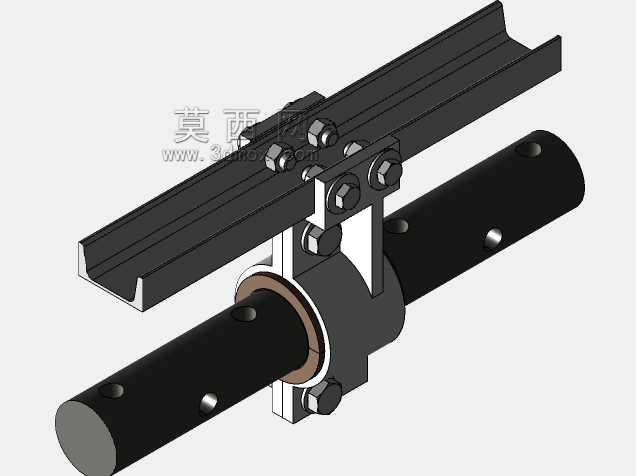

　　从实际安装逻辑来看，该结构直接适配标准型钢吊装轨道，上部的夹装组件通过成对布置的六角螺栓实现与轨道的锁紧固定，无需在厂房顶部额外焊接预埋支座，安装时可沿轨道轴向灵活调整支撑点位，适配不同长度规格的螺旋轴跨距需求，夹装面做了防滑齿面处理，即便设备运行中存在小幅振动，也不会出现支撑点位滑移偏移的问题。下部的轴承承载单元采用对开式轴承座结构，轴瓦选用带自润滑特性的耐磨材质，可在不拆解整段螺旋轴的情况下完成轴瓦的更换维护，大幅降低了长距离输送线的运维停机时间。

　　设计过程中优先考虑了物料输送的避让需求，吊架的支撑臂做了窄边流线型处理，尽可能减少对机壳内物料流的阻挡，避免物料在支撑位置出现积料堵料的问题；轴承座与上部吊装夹座之间设置了调整垫片组，可在安装时微调轴承的中心高度，补偿轨道安装的高度误差，保证螺旋轴的同轴度控制在允许的公差范围内。穿过轴承的螺旋轴端预留了径向定位销孔，可通过紧定销实现轴与轴承内圈的周向固定，防止运转过程中轴与轴承出现相对滑动磨损。

　　从安装边界尺寸来看，上部夹装组件可适配常用的10-14号槽钢轨道，夹装螺栓的间距预留了足够的调节余量，可兼容不同翼缘厚度的型钢；下部轴承座适配直径80-120mm区间的螺旋轴，整体结构的径向轮廓尺寸控制在200mm以内，可直接嵌入标准U型或圆型螺旋输送机的机壳内部，不会与机壳内壁、螺旋叶片发生运动干涉。轴承座两侧设置了密封端盖的安装位，可根据输送物料的特性选配毡圈密封或唇形密封，防止细粉料进入轴承摩擦副造成异常磨损，在输送高温物料的工况下，还可更换适配耐高温的轴瓦材质，满足不同行业的输送工况需求。

　　在设备实际运行过程中，该吊架轴承可将单段螺旋轴的支撑跨距控制在合理区间，有效降低螺旋轴的工作挠度，让螺旋叶片与机壳之间的间隙保持均匀，既减少了运转过程中的无用功率损耗，也能避免叶片刮蹭机壳产生的金属碎屑污染输送物料。不同于端部的止推轴承单元，这款中间悬挂支撑主要承受螺旋轴的径向载荷，结构设计上没有设置轴向限位结构，可适配螺旋轴运转过程中因热胀冷缩产生的轴向窜动，避免温度变化产生的内应力造成轴系变形。夹装组件的所有外露螺栓均采用防松螺母配置，在长期振动工况下不会出现螺栓松动脱落的问题，整体结构没有复杂的异形曲面，所有零部件均可采用常规机加工工艺制作，加工成本可控，备件替换通用性强，可适配多数常规型号的水平或小倾角螺旋输送机中间段支撑需求。
