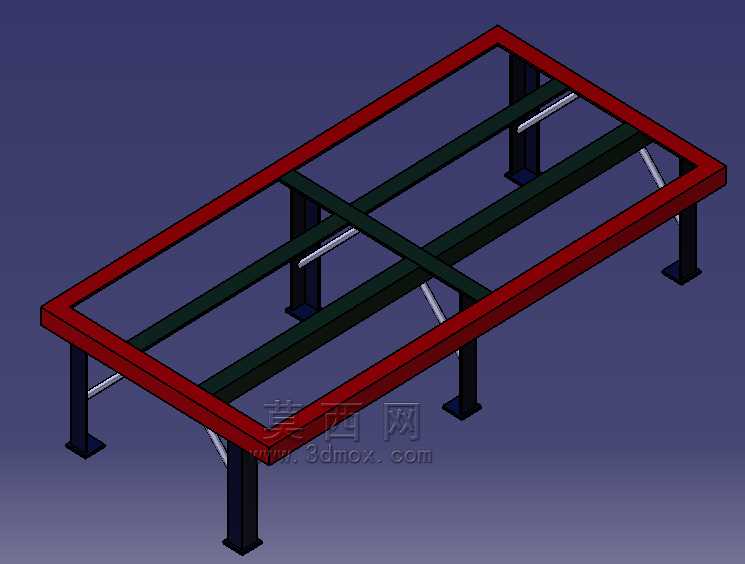

工业型材焊接支撑工作台框架结构

　　在车间装配、工件中转、轻型设备承载的各类生产场景里，这类型材焊接框架是最常见的基础承载单元，很多一线做结构设计的工程师刚接触工装设计时，最先练手的往往就是这类台架结构，看似只是方管拼焊的框架，实则每一处梁的排布、支腿的选型、斜撑的位置都直接决定了台架的实际承载表现与长期使用稳定性。从实际使用场景来看，这类框架既可以作为独立的物料周转台，搭配台面板后承担车间内半成品的临时存放、装配工序的操作承载，也可以作为小型自动化设备的底部机架，上方固定输送模组、检测工位或者轻型加工机头，在五金加工、电子装配、包装生产线的辅助工位上随处可见这类结构的身影，相比铸件台座，焊接型材框架的自重更轻，加工周期更短，后期改造成本也更低，

　　适配绝大多数非重载的工业工位需求。设计这类框架的时候，最先要敲定的是整体的安装边界尺寸，通常要结合现场预留的工位空间、上方需要搭载的设备或者台面板的尺寸来确定外框的长宽，外框主梁一般会选用壁厚更厚的矩形方管，沿着台架的四周闭合焊接，形成整个框架的外围受力边界，避免台架受偏载时出现边角变形的问题。内部的横梁排布不能随意均匀布置，要结合实际承载的重心位置来调整间距，比如如果台架中间位置要放置较重的工装夹具，那对应位置的横梁就要适当加密，甚至可以在承载重心下方额外增加纵向的辅梁，把集中载荷分散到更多的梁体上，避免单根横梁长期受集中力出现下挠变形。支腿的选型同样要匹配整体的承载需求，常规轻型工位选用和主梁同规格的方管即可，

　　支腿底部要焊接安装底板，底板上预留地脚螺栓的安装孔，方便后期把台架固定在地面上，消除使用过程中的晃动隐患，要是台架需要经常移动，也可以在底板位置加装脚轮，但对应的支腿与主梁连接位置就要额外做三角加强筋，避免移动过程中受冲击力导致焊缝开裂。很多新手设计这类框架时容易忽略斜撑的作用，觉得只要外框和横梁焊牢就足够，实际上台架受侧向推力的时候，比如工人推动台面上的工件、或者上方设备运行产生水平方向的振动力，仅靠方管的直角焊缝很难长期承受交变的侧向载荷，很容易出现焊缝开裂、框架平行度超差的问题，所以在支腿和主梁的连接位置、内部横梁的交叉位置，要根据受力方向加装斜向的支撑方管，斜撑不需要选太厚的型材，只要布置的位置能形成稳定的三角形受力结构，

　　就能大幅提升整个框架的抗扭、抗侧推能力，比单纯加厚主梁壁厚的性价比高很多。焊接工艺的设计也要提前考虑，所有的梁体连接位置要采用满焊还是段焊，要根据承载等级确定，轻型承载的工位段焊就能满足强度需求，还能减少焊接变形，要是承载较重或者有振动工况，就必须采用连续满焊，焊后还要对焊缝位置做打磨处理，避免应力集中。框架焊接完成后要做时效处理，消除焊接应力后再进行表面喷涂，避免后期使用过程中框架出现变形，导致上方安装的设备水平度超差。实际安装的时候，要先把框架就位后调整各个支腿的水平度，保证整个台面的平面度误差控制在允许范围内，再锁紧地脚螺栓，如果是作为设备机架使用，上方安装设备的时候要尽量让设备的安装脚落在框架的梁体位置，不要让设备的固定点悬空在两根横梁之间的空档位置，避免长期受力导致台面板凹陷、框架变形。这类框架的设计没有太复杂的力学计算，但每一处细节都要结合实际使用工况调整，不能直接套用通用的型材架模型，比如用于焊接工位的台架，就要在框架上预留焊渣掉落的空档，表面喷涂也要选用耐高温的涂层；用于装配检测的台架，就要适当提高框架的加工精度，保证台面的平面度满足检测基准的要求；用于物料周转的台架，就可以在框架侧面预留工具挂板的安装位，提升工位的实用性。很多时候这类基础框架的设计合理性，直接决定了后续工位操作的便利性与设备运行的稳定性，看似简单的方管拼焊结构，藏着很多一线结构设计积累的实际经验。
