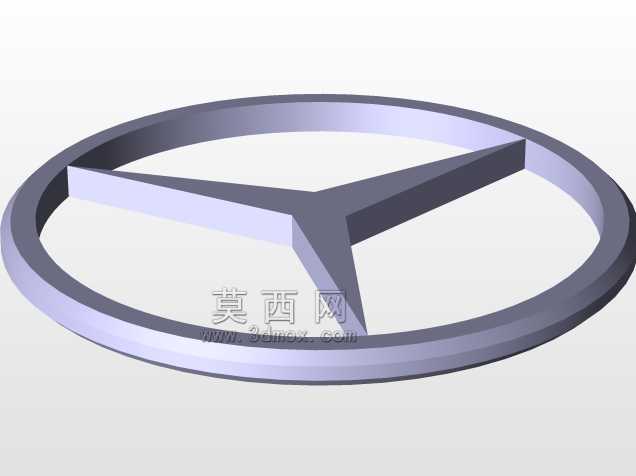

梅赛德斯奔驰三叉星徽车标立体结构

　　作为整车外观辨识度的核心标识部件，这款三叉星徽车标的三维结构设计，需要同时兼顾外饰安装适配性、品牌视觉识别度与长期使用的结构可靠性。日常装车场景中，该部件主要布置于车辆前进气格栅中央、尾门中央位置，部分车型也会将同结构徽标布置于轮毂中心盖、方向盘中央区域，承担品牌视觉传递的核心作用，同时需要适配不同安装位的尺寸边界与固定方式。

　　从结构设计思路来看，这款徽标采用经典的环形外圈搭配三等分三叉星的对称结构，整体以中心为原点做120度等分的三叉辐条设计，每根辐条从中心交汇点向外平滑延伸至环形内圈边缘，辐条截面做了渐变式厚度处理，靠近中心位置厚度更大，向环形外圈延伸时厚度逐步收窄，既保证了中心交汇位置的结构强度，避免安装或日常擦拭过程中出现辐条断裂变形，也让整体视觉效果更具立体层次感。环形外圈采用等宽的圆弧截面设计，外圈边缘做了微小的圆角过渡，没有尖锐棱角，既符合外饰件的安全设计要求，也能在车辆行驶过程中减少气流冲刷带来的风噪，同时避免长期使用过程中边缘积灰难以清理的问题。

　　在安装边界适配方面，这款徽标的背面预留了标准化的卡扣安装位与定位柱结构，可直接适配对应车型格栅或尾门的预留安装孔位，不需要额外做打孔改装，安装时定位柱先对准安装孔完成初步定位，再通过卡扣卡紧即可完成固定，装配公差控制在合理范围内，安装后徽标与安装基面的贴合间隙均匀，不会出现高低不平或缝隙不均的问题。针对不同安装位置的尺寸需求，该结构可通过等比例缩放适配不同规格的安装位，比如轮毂盖使用的小尺寸徽标，会在保持整体结构比例不变的前提下缩小整体尺寸，同时适当减薄辐条与外圈的厚度，避免突出安装基面过多影响轮毂动平衡；布置于前进气格栅的大尺寸徽标，则会适当增加整体结构厚度，提升正面视觉的厚重感，同时在背面增加加强筋结构，提升高速行驶时的抗冲击能力，避免行驶中被路面飞溅的碎石击坏。

　　从实际使用的功能特性来看，这款徽标的立体结构表面做了平滑过渡处理，没有复杂的凹陷结构，日常使用中擦拭清理十分方便，不会在沟槽位置积存污渍。结构设计上充分考虑了户外使用的耐候性需求，整体结构的壁厚均匀，不会出现壁厚差异过大导致的注塑成型缩痕问题，不管是采用ABS基材做镀铬表面处理，还是采用金属材质做抛光打磨工艺，均匀的壁厚都能保证成型后的表面质量一致，不会出现局部色差或表面凹凸的问题。三叉星的三个辐条与环形外圈的连接位置做了圆弧过渡处理，没有应力集中的直角结构，不管是采用塑料注塑成型还是金属压铸成型，都能有效降低成型过程中的内应力，避免长期户外高低温交替环境下出现连接位置开裂的问题。

　　在建模实现过程中，需要重点把控三等分角度的精度，三根辐条的角度偏差需要控制在极小范围内，否则会出现视觉上的不对称，影响品牌标识的严谨性。同时辐条与外圈连接位置的曲面过渡需要保证G2连续，让整个徽标的曲面顺滑无折痕，光线照射下的反光效果均匀流畅，不会出现局部反光断层的问题。针对不同工艺的生产需求，建模时还需要预留合理的拔模角度，比如采用注塑工艺生产时，外表面的拔模角度需要适配模具脱模方向，避免成型后出现脱模困难或表面拉伤的问题；如果是采用金属材质做机加工生产，则需要在背面预留装夹定位的基准面，方便加工过程中的装夹定位，保证加工后的尺寸精度与形位公差符合要求。

　　实际装车验证环节中，这款结构的徽标需要通过振动测试、高低温循环测试、耐老化测试等多项外饰件验证项目，均匀的壁厚与合理的加强筋布置，能够让徽标在长期振动环境下不会出现卡扣松动或结构断裂的问题，光滑的表面结构也能减少雨雪、灰尘的附着，长期使用后依然能保持清晰的品牌识别效果。针对部分带发光功能的徽标需求，该结构的内部预留空间也可适配LED发光组件的布置，在不改变外部整体视觉效果的前提下，实现透光发光的功能，满足不同车型的配置需求。
