电机鼓风机构件三维结构设计

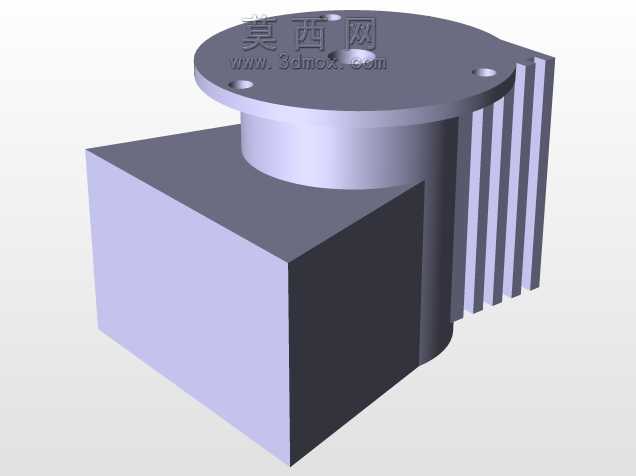

　　该构件为电机配套鼓风组件的核心转动件，日常应用场景覆盖工业散热通风、小型设备送风、电机本体冷却循环等多个工程领域，作为鼓风单元的直接做功部件，其结构合理性直接决定整套鼓风系统的送风效率与运行稳定性。从实际用途来看，该部件安装在电机输出轴端，随电机轴同步高速旋转，通过周向分布的流道结构切割空气，在腔体内形成定向风压，将外部冷空气导向电机发热壳体部位，带走定子绕组、轴承位运行产生的累积热量，避免电机因长期过热出现绝缘老化、润滑脂失效等故障，也可作为独立小型鼓风单元的风轮，适配小型通风设备、桌面排风装置的送风需求。

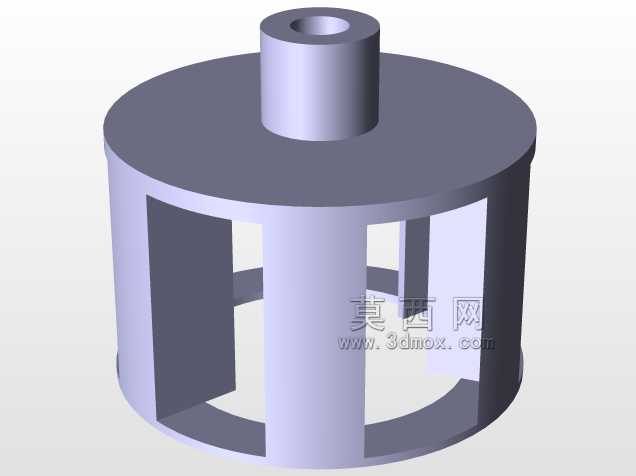

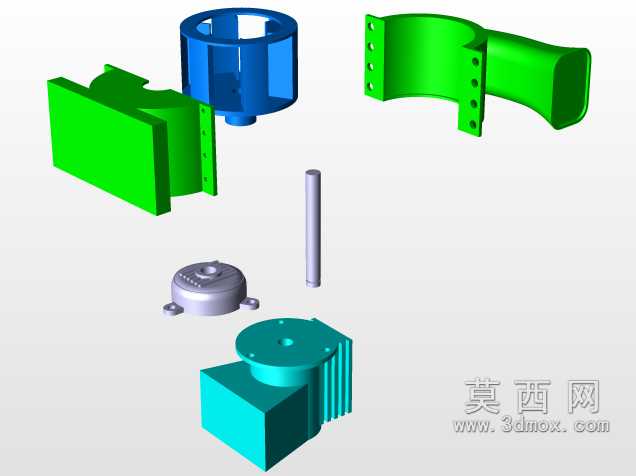

　　从功能特性层面分析，该构件采用顶部同轴轴套与周向笼式框架结合的结构，顶部中心的轴套为标准孔位设计，可直接与电机输出轴过渡配合，轴套高度预留足够的配合长度，保证高速旋转时的同轴度，避免转动过程中出现径向跳动引发的振动与噪音。周向的立式支撑筋均匀分布在上下环形端面之间，既作为风叶的支撑结构，同时筋板自身的立面在旋转时直接推动空气形成定向流动，相邻筋板之间的镂空区域为气流通道，相比封闭式叶轮，该结构风阻更小，在相同转速下可获得更大的通风量，同时镂空结构自重更轻，降低电机启动时的转动惯量，减少电机启动瞬间的电流冲击，适配小功率电机的驱动负载能力。上下环形端面的直径一致，可与配套的风罩内壁形成均匀的间隙，既避免转动时出现刮蹭，又能减少间隙处的风压泄漏，提升鼓风效率。

　　设计思路上，该构件优先考虑加工可行性与运行可靠性，整体采用对称式结构设计，所有立式筋板沿中心轴等角度分布，保证转动时的动平衡性能，无需额外做过多的动平衡配重即可满足中低转速下的平稳运行要求。轴套中心的安装孔预留了键槽位置（图中未完全展示细节），可通过平键与电机轴实现周向固定，避免高速转动时出现轴与孔的相对滑动，轴套顶部的端面可加装轴端挡圈，实现构件的轴向定位，防止运行过程中沿轴向外窜。周向筋板的厚度经过受力核算，在满足旋转时空气反作用力支撑强度的前提下，尽可能减小壁厚，既降低整体重量，又减少筋板自身的迎风阻力，上下环形端板的厚度与筋板厚度匹配，保证焊接或一体成型时的结构连接强度，避免长期高速转动后出现筋板与端板连接部位开裂的问题。

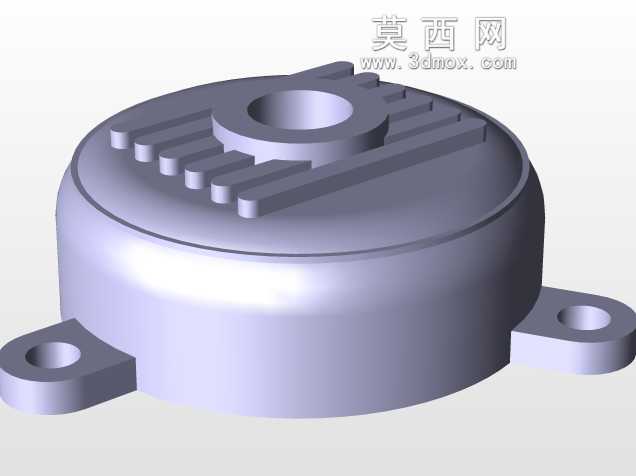

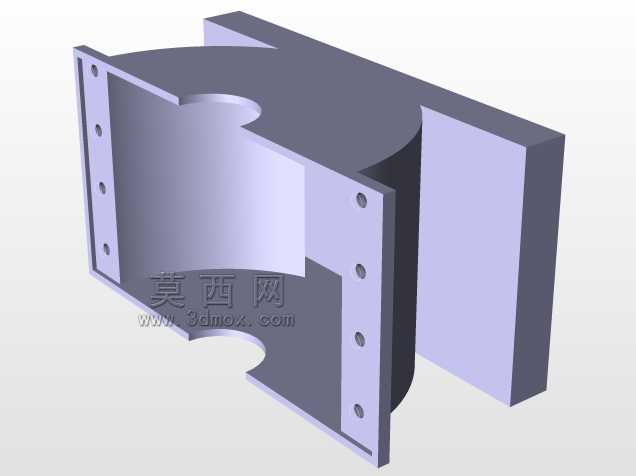

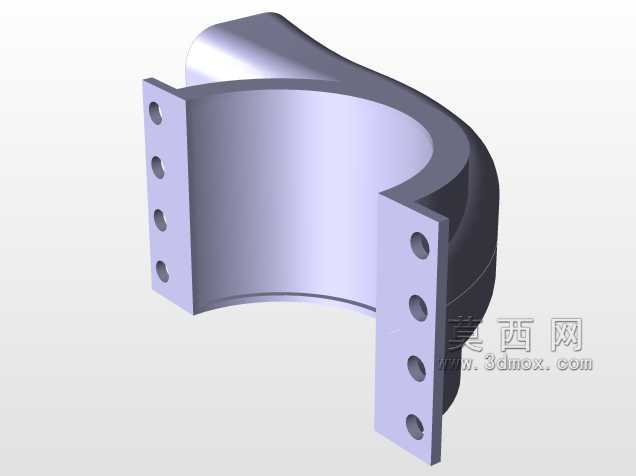

　　从外形尺寸与安装边界来看，该构件的整体外径需匹配所配套风罩的内径，单边预留1.5-2mm的安全间隙，避免加工或安装误差导致转动刮擦；顶部轴套的外径小于整体叶轮外径，安装时轴套完全处于风罩内部，不会与外部结构产生干涉；轴套中心孔的直径根据适配电机的输出轴直径确定，常规适配小功率电机时孔直径范围在6-12mm区间，整体高度根据安装空间确定，需保证安装后叶轮底部与电机端盖之间预留足够的间隙，避免转动时与电机端盖、接线部位产生碰撞。安装时需保证构件的中心轴线与电机输出轴轴线完全重合，若存在偏心，高速转动时会产生较大的离心振动，不仅会产生异常噪音，还会加速电机轴承的磨损，缩短电机整体使用寿命。该结构可采用塑料注塑成型适配小功率低转速场景，也可采用铝合金压铸或钢板焊接成型，适配更高转速、更高温度的工业通风场景，不同材质选型可根据实际使用环境的温度、转速、耐腐蚀要求灵活调整。
