多棱面变径导流弯道结构设计

　　在粉体输送、通风除尘、颗粒物料气力输送系统的管路布局中，经常会遇到管路走向偏转同时通径发生变化的工况，常规的圆弧弯头搭配变径管的组合方案，不仅会占用较长的安装空间，在接缝位置还容易出现物料滞留、风阻陡增的问题，尤其是输送有一定磨琢性的颗粒物料时，接缝处的凸起结构会持续受物料冲刷，大幅缩短管路整体使用寿命。这款多棱面变径导流弯道，就是针对这类紧凑安装空间下的管路转向变径需求设计的一体化结构，摒弃了传统弯头与变径管分段拼接的形式，将转向段与变径段整合为单一整体构件，从根源上消除了拼接接缝带来的一系列工程问题。

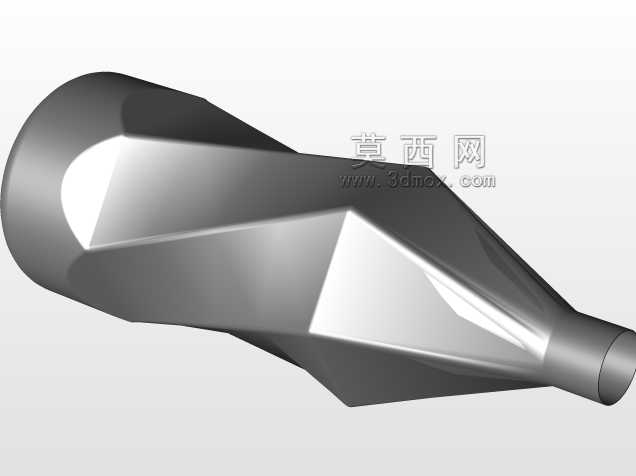

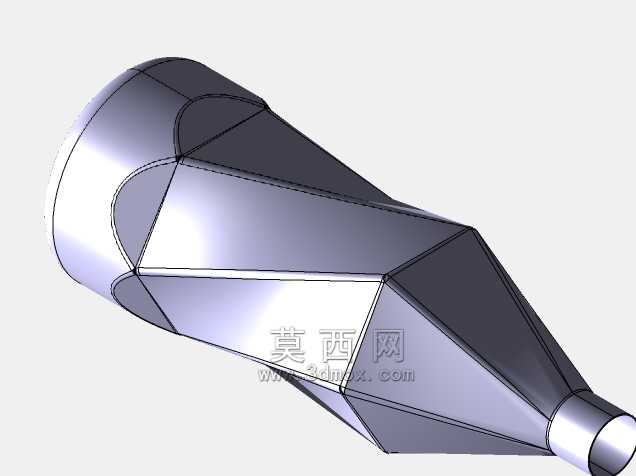

　　从结构特性来看，该弯道的入口端为大直径圆形接口，适配上游大通径管路的连接需求，出口端为小直径圆形接口，匹配下游小通径管路的安装尺寸，中间的过渡段采用多棱面折板拼接成型，而非传统的光滑圆弧曲面，这种设计并非单纯为了造型差异化，而是充分考虑了薄板材加工的工艺性——采用数控等离子或者激光切割下料后的平板，通过折弯工序即可成型各个棱面，再通过直缝焊接完成整体拼接，相比曲面冲压成型的方案，不需要制作专用的冲压模具，小批量生产时的加工成本更低，生产周期更短，同时折板形成的棱边结构，在输送磨琢性物料时，会在棱面夹角处自然留存一层静止的物料垫层，后续流动的物料会直接与这层静止料层摩擦，而非直接冲刷构件内壁，能有效降低壁面磨损速率，延长构件的更换周期。

　　设计过程中，首先要根据上下游管路的通径差、需要偏转的角度，确定入口与出口端面的相对位置，包括两个端面的中心距、偏转角度、轴线偏移量，这些参数直接决定了构件的整体安装边界，避免安装时与周边的设备支架、其他管路产生干涉。中间过渡段的棱面数量选择，需要兼顾加工难度与流道顺滑性：棱面数量过少，流道的折角过大，会导致气流或者物料经过时产生明显的涡流区，增大系统的风阻，甚至造成物料在涡流区沉积堵塞；棱面数量过多，会增加折弯与焊接的工序量，提升加工成本，同时过多的焊缝也会增加后期焊缝渗漏、磨损开裂的风险。实际设计时会根据通径大小选择合适的棱面数，大通径工况下适当增加棱面数保证流道顺滑，小通径工况下减少棱面数控制加工成本。

　　在安装边界的考量上，该构件的两端接口均预留了标准的法兰连接或者卡箍连接的配合尺寸，入口端的法兰螺栓孔分布圆直径、孔位数量与上游同通径管路的法兰完全匹配，出口端的连接尺寸与下游小通径管路保持一致，不需要额外制作转换接头，现场安装时可以直接对接紧固。整体结构的轴向长度比传统“弯头+变径管”的拼接方案缩短30%左右，在设备布局紧凑、管路安装空间受限的场景下，比如粮食加工车间的除尘管路、建材厂的粉体输送管线、车间局部排风系统的转弯变径位置，这种短尺寸的一体化构件能大幅降低管路布局的难度，减少现场安装时的切割、焊接调整工作量。

　　从流道性能角度，多棱面的过渡结构虽然不是光滑曲面，但每个棱面都是平直的板材，内壁没有拼接凸起，物料或者气流在流道内的转向过程是沿着各个棱面逐步完成的，相比分段拼接结构的接缝凸起，其风阻系数反而更低，同时不存在容易积料的凹陷缝隙，输送粘性稍大的粉体物料时，也不容易出现物料粘壁堆积的问题。在实际工况选型时，需要根据输送介质的特性调整板材的厚度，输送普通通风气体时可以采用较薄的镀锌板材，输送有磨琢性的颗粒物料时则选用耐磨钢板或者加厚的普通钢板，输送有腐蚀性的介质时可以采用不锈钢板材，整个结构的外形不需要做大幅调整，只需要更改板材厚度与材质即可适配不同的工况需求，结构的通用性较强。

　　另外，这种多棱面结构的刚性相比同壁厚的光滑曲面结构更好，在承受管路内部的风压或者输送物料的冲击时，不容易出现壁面鼓胀、变形的问题，不需要额外在外部增加加强筋结构，进一步简化了加工工序，也减少了构件的整体重量，降低了管路支架的承重负荷。在管路系统的应力计算中，一体化的结构没有拼接焊缝的应力集中点，在长期受风压波动、物料冲击振动的工况下，焊缝开裂的风险远低于分段拼接的结构，能有效降低后期的运维工作量，减少管路漏风、漏料的故障概率。
