作为旋转传动系统里最基础也最核心的支撑构件,这类滚珠轴承的应用场景几乎覆盖所有存在回转运动的机械结构,小到家用风扇的电机转轴、办公设备的走纸辊,大到冶金产线的输送辊道、风电齿轮箱的输入输出轴、机床主轴的支撑端,都能见到同结构产品的身影。它的核心作用是在支撑旋转轴系的同时,将轴运转过程中的滑动摩擦转化为滚动摩擦,大幅降低摩擦损耗与启动阻力,同时约束轴的径向与少量轴向窜动,保证轴上零件的回转精度处于设计允许范围内。

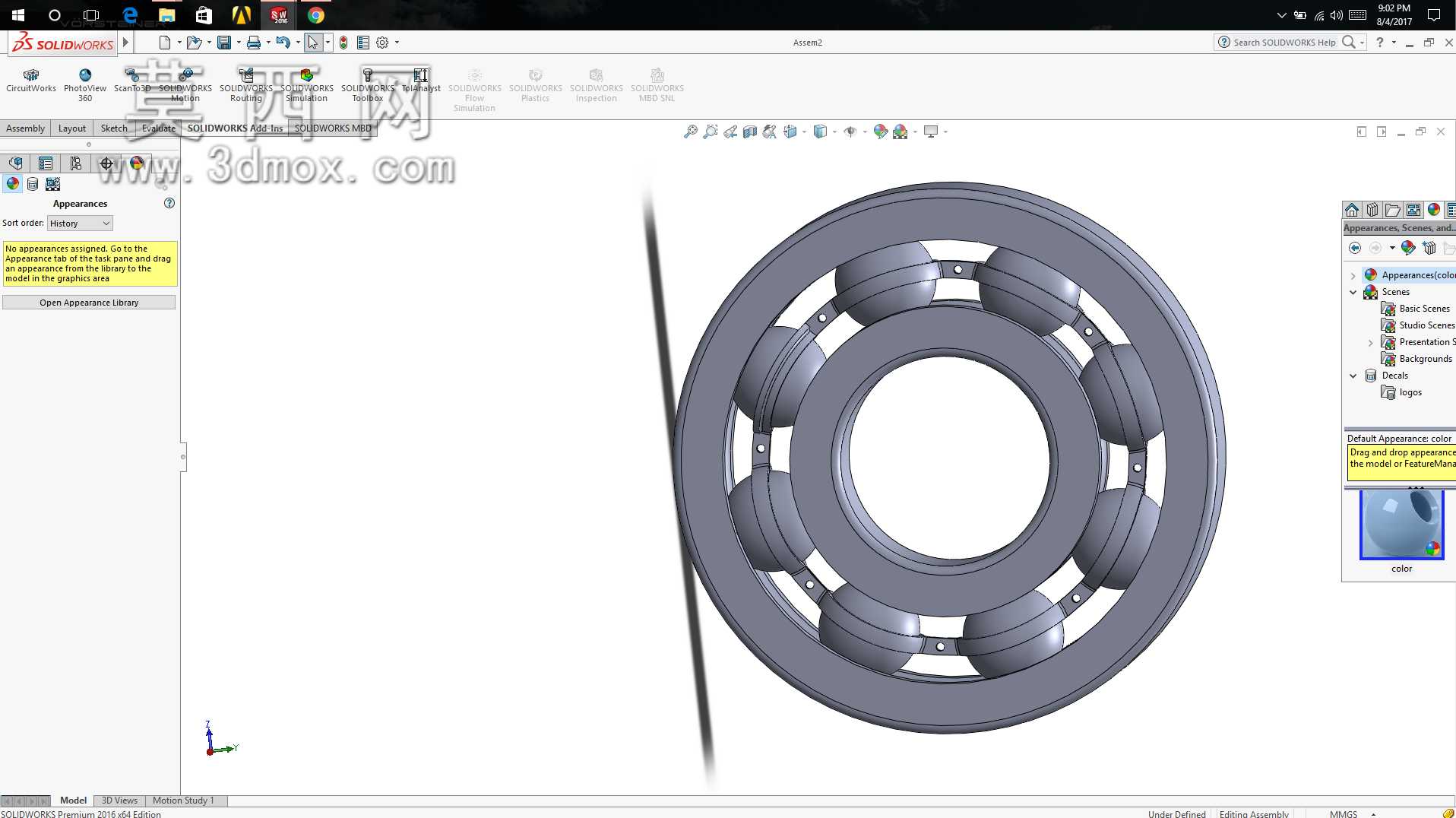

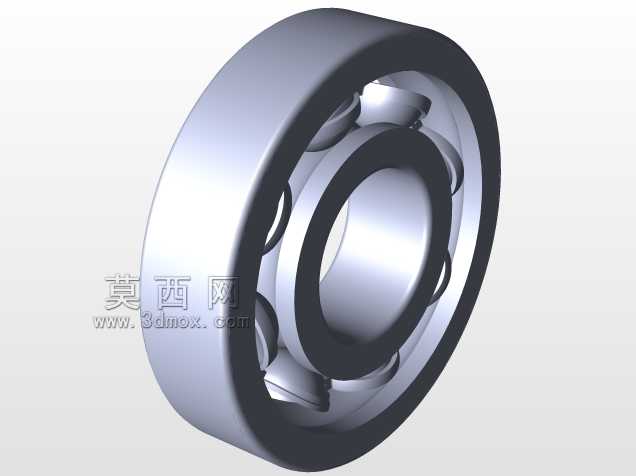

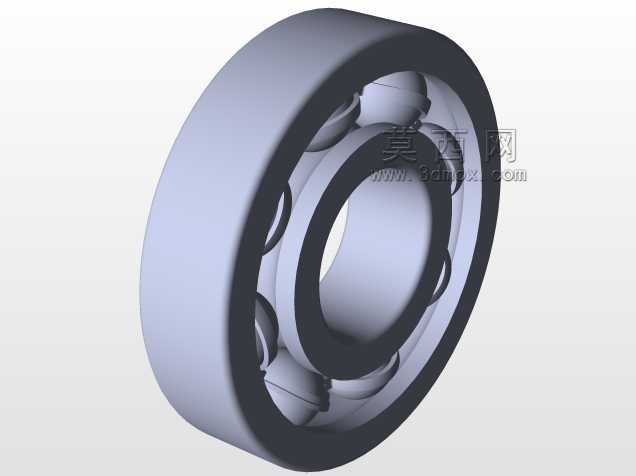

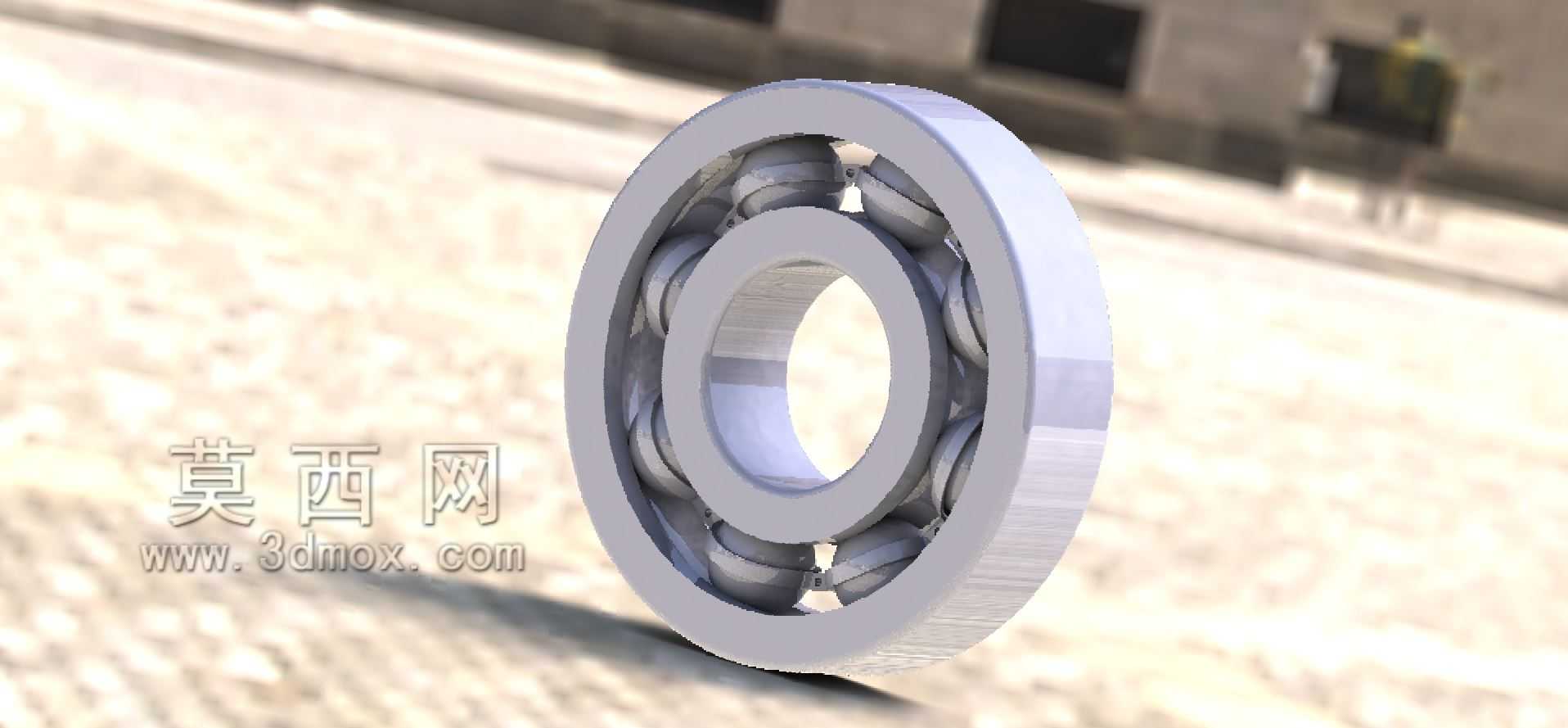

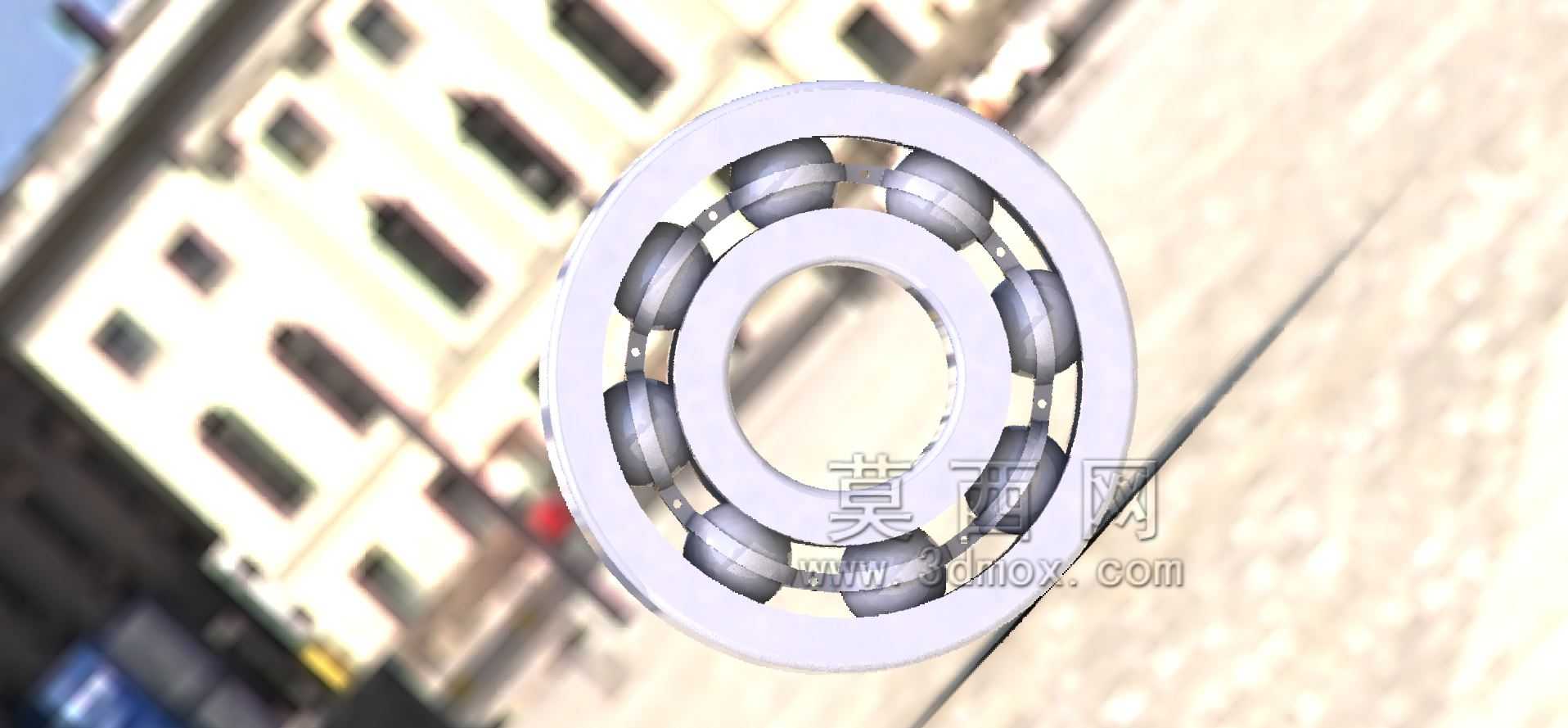

从结构设计逻辑来看,这个模型完整还原了深沟球轴承的四大核心组成部分:内圈、外圈、滚动钢球、保持架。内圈通常与轴采取过盈配合随轴同步转动,内圈外侧的滚道曲率与钢球半径匹配,滚道沟曲率半径略大于钢球半径,保证钢球在滚道内可以顺畅滚动同时承受均匀接触应力;外圈一般与轴承座孔采取过渡或间隙配合,起到固定支撑的作用,部分需要外圈随动的工况也会将外圈与转动构件连接、内圈固定。滚动体是承载载荷的核心元件,钢球的数量、直径直接决定轴承的额定动载荷与静载荷上限,钢球沿滚道均匀排布,将内外圈之间的滑动摩擦替换为滚动摩擦,摩擦系数仅为滑动轴承的几十分之一。保持架的作用是将相邻钢球均匀分隔,避免钢球在运转过程中相互接触摩擦产生额外损耗,同时引导钢球在无载荷区正常运动,改善轴承内部的润滑分布,这个模型里的浪形保持架结构是深沟球轴承最常用的保持架形式,冲压成型的兜孔与钢球轮廓贴合,装配后可以牢牢兜住钢球避免散套。
在实际选型与安装边界设计中,这类轴承的外形尺寸遵循通用标准化系列,内径、外径、宽度都对应标准公称尺寸,设计轴与轴承座的配合面时,需要严格对应所选轴承型号的尺寸公差带,轴肩与座孔的挡肩高度不能超过轴承内圈与外圈的倒角尺寸,否则会导致轴承无法安装到位,同时挡肩需要预留足够的拆卸空间,方便后期维护时使用拉马拆卸轴承。安装过程中需要注意,压装轴承时的施力位置必须对应配合的套圈,过盈配合装在内圈上时只能对内圈施力,不能通过滚动体传力压装,否则会造成滚道压痕、钢球损伤,直接导致轴承运转异响、提前失效。
从载荷特性来看,这类深沟结构的滚珠轴承主要承受径向载荷,同时因为滚道存在一定的轴向挡边,也可以承受一定量的双向轴向载荷,当径向游隙适当加大时,承受轴向载荷的能力会相应提升,部分转速较高、不适合使用推力轴承的工况,也会用这类轴承承受纯轴向载荷。润滑方式的选择上,低速重载工况多采用脂润滑,密封型轴承会预先填充润滑脂并自带防尘盖或密封圈,无需后期额外加注;高速工况则多采用油润滑,通过油浴、喷油或油气润滑的方式带走运转产生的热量,同时在滚动接触面形成均匀油膜,避免金属直接接触产生磨损。
建模过程中需要重点关注滚道与钢球的配合关系,滚道的沟曲率系数通常取0.515-0.525之间,既保证接触应力处于合理范围,又不会因为沟度过深导致钢球卡滞、摩擦阻力增大;保持架的兜孔间隙需要控制在合理范围,间隙过小会导致钢球与保持架摩擦发热,间隙过大则会造成保持架晃动、运转噪音增大。同时需要注意轴承的径向游隙设计,原始游隙需要匹配配合过盈量与工作温升带来的游隙变化,保证工作状态下轴承拥有合适的工作游隙,游隙过大会导致轴系回转精度下降、振动噪音增大,游隙过小则会导致运转发热、抱死失效。
在实际设备运维中,这类轴承的失效形式多为接触疲劳剥落、磨损、烧伤、保持架断裂,多数早期失效都与安装不当、润滑不足、污染物进入有关,因此在结构设计时需要配套考虑密封结构,避免外界粉尘、水汽进入轴承内部,同时根据工况选择合适的润滑脂或润滑油,设定合理的换油周期,才能充分发挥轴承的设计寿命,保证整套设备的运转稳定性。
- 上一篇:多棱面变径导流弯道结构设计
- 下一篇:带行程标识的立式直线驱动执行模组
- 全部评论(0)
- 模板大小: 3.67 MB
- 售价:5金币
- 下载次数: 17
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
