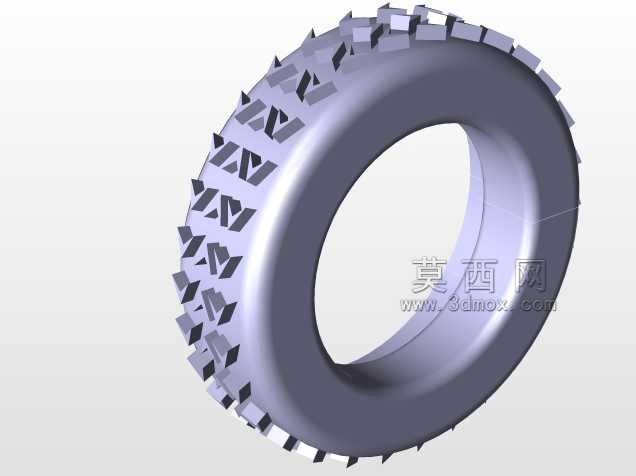

越野工况深花纹防滑轮胎三维结构

　　这款轮胎的胎面采用了块状加深花纹设计，每一块花纹块都做了边缘切削处理，相邻花纹块之间预留了足够宽的排泥排石沟槽，在非铺装路面行驶时，沟槽可以快速将嵌入胎面的泥土、碎石甩出，避免花纹被异物填满失去抓地力，适配泥泞、砂石、浅雪等低附着系数的复杂路况。从结构上看，胎体采用环形等截面设计，胎侧厚度做了加强处理，在遇到路面尖锐凸起冲击时，能够分散局部应力，降低胎侧被扎破或者鼓包的概率，适配非道路移动机械、小型越野作业车辆、全地形车的行走系统使用。

　　做这款模型的结构设计时，首先要匹配轮辋的安装边界，胎圈位置的直径公差需要控制在合理范围，保证轮胎充气后可以和轮辋紧密贴合，不会在大扭矩输出时出现打滑脱圈的问题。胎面花纹的排布没有采用对称连续的直条设计，而是采用交错错落的块状布局，一方面可以在车辆转向时提供足够的侧向抓地力，避免侧滑，另一方面块状花纹在接地时可以产生局部的形变，缓冲路面传来的颠簸震动，提升行驶过程的平顺性。花纹块的高度根据使用场景做了针对性设定，既保证足够的花纹磨损余量，延长轮胎的使用寿命，也不会因为花纹过高导致胎面刚性不足，在铺装路面行驶时出现过度形变增大滚动阻力。

　　在实际设备配套选型时，需要注意轮胎的断面宽度、整体外径和安装空间的匹配，轮胎安装到轮辋之后，充气状态下的最大外径要和车辆轮拱的预留空间留出足够的跳动间隙，避免车辆满载颠簸时胎面和车身结构发生剐蹭。胎面的花纹块边缘做了小角度的倒角处理，不是直角结构，这样在轮胎滚动接地时，花纹块可以更平顺地接触地面，减少硬冲击带来的胎面异常磨损，也能降低行驶过程中的胎噪。这款轮胎的橡胶配方对应的结构设计里，胎面部分的硬度高于胎侧，胎面需要承受日常行驶的磨损和路面摩擦，胎侧则保留足够的韧性来吸收路面冲击，两者的厚度过渡区域做了平滑处理，避免应力集中导致的结构开裂。

　　从三维建模的结构逻辑来看，先构建轮胎的基础环形回转曲面，确定胎冠、胎侧、胎圈的基础轮廓线，再通过阵列、布尔运算的方式生成交错排布的块状花纹，每一个花纹块的拔模角度都做了对应调整，保证如果后续开模生产时，模具可以顺利脱模，不会出现结构倒扣。花纹沟槽的深度从胎冠中心向胎肩位置逐渐过渡，胎肩位置的花纹块做了加宽处理，在车辆重载或者胎压不足时，胎肩部位可以分担一部分接地压力，避免胎肩位置过早出现磨损。在实际装配场景中，这款轮胎搭配对应尺寸的钢制或者铝合金轮辋，充气到额定胎压之后，胎面的接地印痕呈现近似矩形的形状，接地压力分布均匀，不会出现局部压力过大导致的偏磨问题。针对农林作业场景，这款轮胎的花纹沟槽宽度足够，在田间行驶时不会被黏土堵塞胎面，始终保持足够的抓地力，避免车辆陷车；针对工地临时通行的砂石路面，加深的花纹块可以嵌入碎石缝隙，提供足够的驱动力，即使在坡道起步也不会出现打滑空转的问题。
