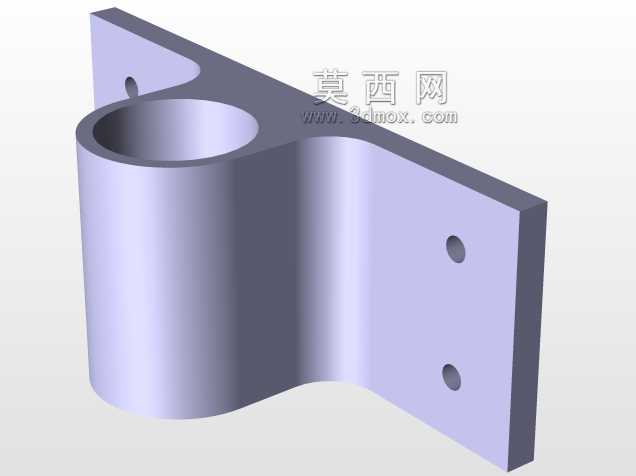

Z型折弯带孔钣金连接固定支架结构

　　这类Z型折弯钣金支架在工业装配场景里的应用覆盖面极广，小到低压柜体内部的元器件安装固定，大到输送线侧边的导向件挂载、小型设备的壳体内部支撑，都能见到这类结构的身影。不同于平直的L型角码，这种连续两次反向折弯的Z型结构，核心作用是在两个存在高度差的安装平面之间形成错位连接，不需要额外加装垫高块或者调整安装面的加工余量，就能抵消两个装配面之间的高度差，让被固定的零部件保持在预设的安装高度上。

　　从结构功能上看，支架两端的平直安装面都预留了圆形安装孔，孔位的位置经过公差匹配，既可以穿装螺栓完成刚性固定，也可以配合抽芯铆钉实现薄板之间的快速铆接，中间的弧形过渡折弯段不是单纯的造型设计，而是为了分散支架承重时的应力集中点——如果采用直角折弯，在长期承受交变载荷或者冲击振动的工况下，折弯根部很容易出现应力疲劳裂纹，圆弧过渡的设计能让应力沿着折弯弧面均匀分散，大幅提升构件的抗疲劳寿命。实际选型使用时，要重点关注几个安装边界参数：首先是两个安装面的中心距，这个尺寸直接决定了支架能适配的安装面错位距离，一旦中心距和实际装配间隙偏差超过0.5mm，就会出现安装孔对不齐、强行装配后支架存在内应力的问题；其次是支架的整体成型高度，也就是两个安装面之间的垂直落差，这个尺寸要和需要避让的零部件高度匹配，避免支架安装后和下方的管线、凸起结构产生干涉；最后是板材的厚度，这类支架一般采用冷轧钢板冲压折弯成型，板材厚度直接决定了支架的承重能力，常规1.5mm厚的板材足够支撑10kg以内的静态挂载，如果用于振动工况下的零部件固定，就要选用2mm及以上厚度的板材，同时安装孔要加装防松垫圈避免螺栓松脱。

　　设计这类钣金件的时候，首先要确认折弯内R角的大小，折弯R角不能小于板材的厚度，否则冲压折弯的时候很容易出现板材外侧拉裂的问题，同时要给折弯边预留足够的直边高度，直边高度至少要达到2.5倍板材厚度加折弯R角的尺寸，不然折弯时模具无法压紧板材，会导致折弯角度达不到设计要求。两端安装孔的孔边距离折弯边的距离也要控制好，不能小于1.5倍的板材厚度，不然冲孔的时候孔位边缘会因为靠近折弯线出现变形，导致螺栓穿装不畅。很多新手设计这类支架的时候容易忽略装配工艺的问题，把孔位设计得过于靠近折弯根部，实际装配时螺栓的六角头或者螺母会被折弯的立边挡住，扳手没有操作空间，最后只能现场扩孔或者打磨支架，反而影响装配效率。

　　在实际的设备运维场景里，这类支架还有一个很实用的特性，就是自身的形变余量可以抵消一部分安装面的加工误差，当两个安装面的平行度存在少量偏差时，Z型的折弯段可以产生微小的弹性形变，不需要额外加工调整垫片就能完成装配，这也是它比一体铸造成型的固定支座应用更灵活的原因。不过要注意，这种弹性形变的补偿量是有限的，如果安装面的偏差超过1度，就不能强行靠支架形变来适配，否则支架长期处于扭曲受力的状态，很容易在折弯处出现断裂。如果用于户外场景的设备安装，这类钣金支架表面还要做镀锌或者喷塑处理，提升防锈耐腐蚀能力，避免长期暴露在潮湿环境下出现锈蚀，影响结构强度。
