微型红外传感模块TSOP373结构设计

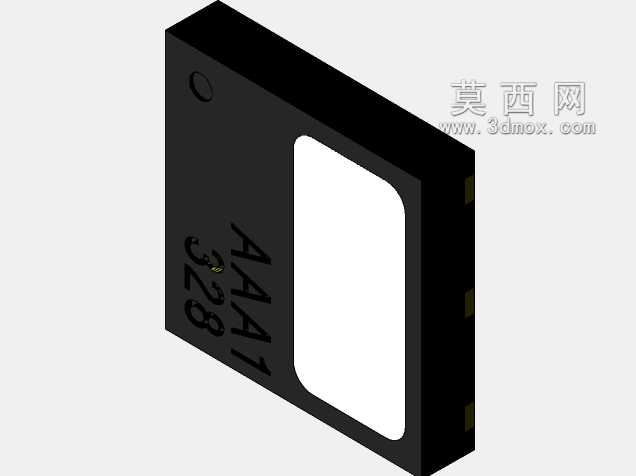

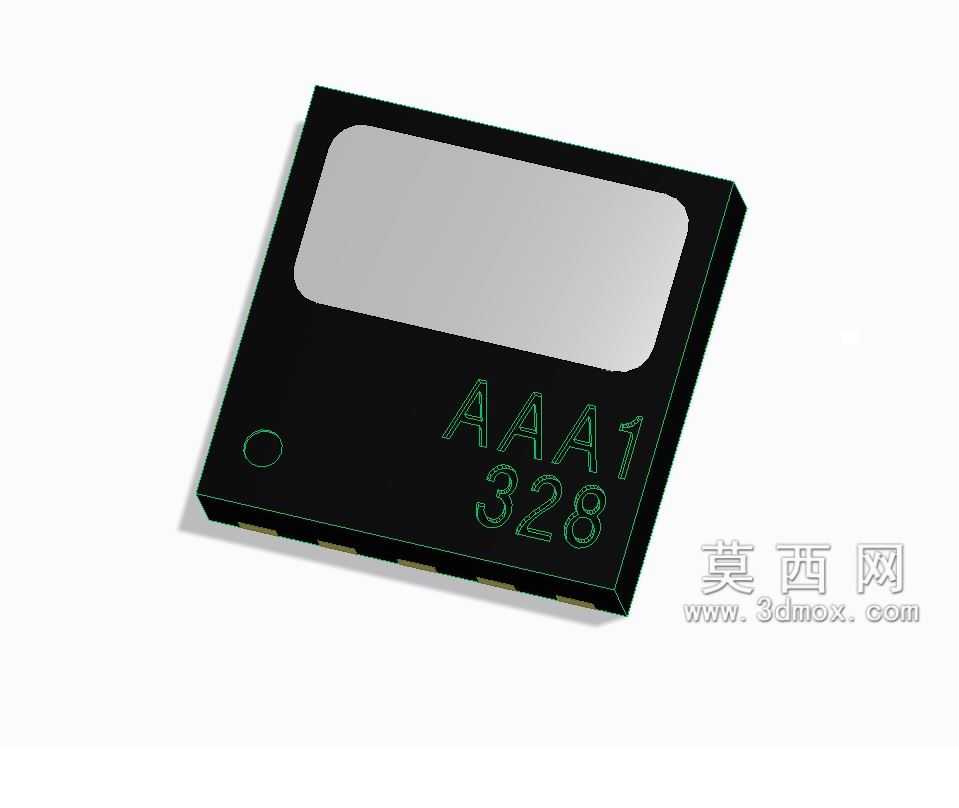

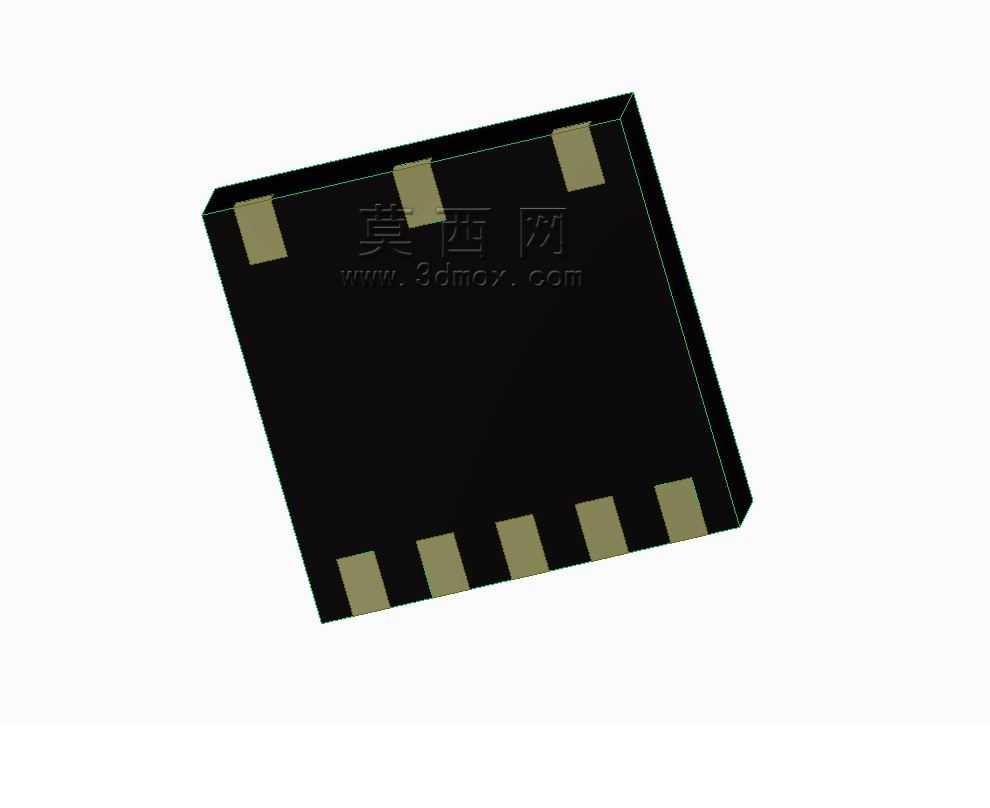

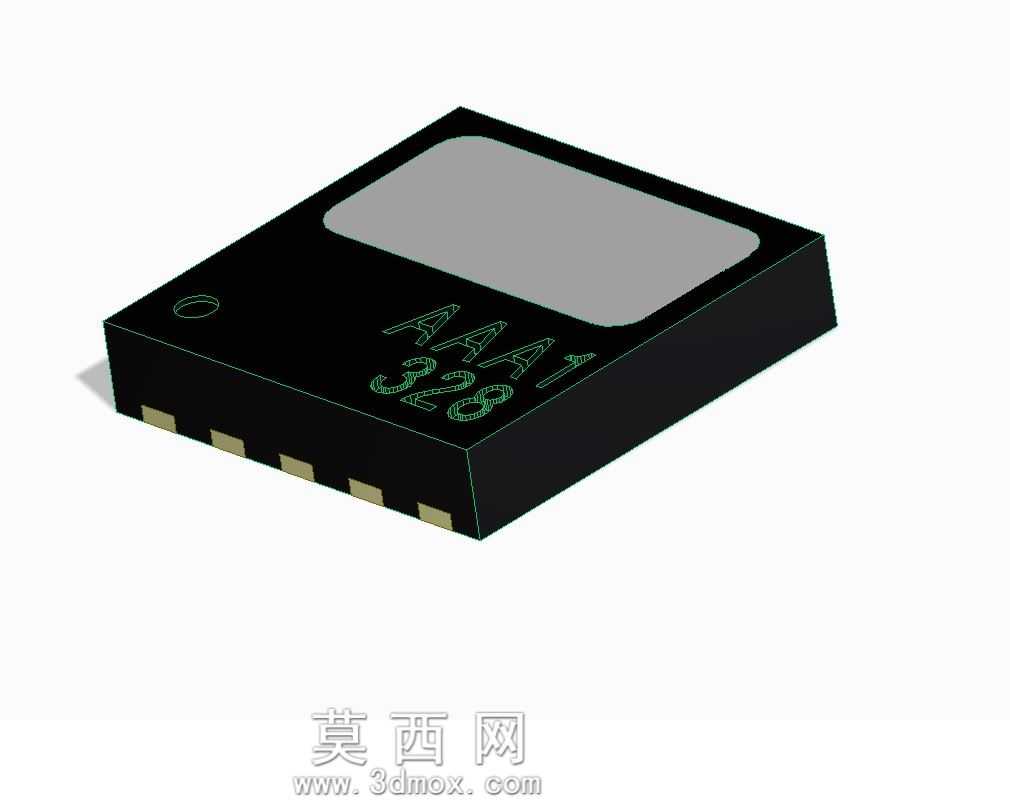

　　做消费类电子、工业短距无线通讯的结构设计时，红外收发模块的选型和安装适配是绕不开的细节，TSOP373这类IrDA红外模块，是短距红外数据传输链路里的核心接收端器件，日常接触的手持终端红外抄表、便携设备点对点红外数据同步、工业现场非接触式红外信号触发场景里，都能见到这类封装器件的身影。不同于插件式的红外接收头，这款采用贴片式封装设计，在做PCB布局的时候，首先要考虑的就是它的安装边界——器件整体为方形薄型贴片结构，引脚分布在器件两侧，每侧排布四个焊盘，焊盘的尺寸、相邻焊盘的间距都严格遵循表面贴装工艺的通用规范，做PCB封装绘制的时候，焊盘外延的阻焊层开窗要比焊盘本身单边多出0.1mm左右，既能保证回流焊时锡膏的浸润空间，

　　也能避免相邻焊盘之间出现连锡短路的问题。器件本体的高度控制在毫米级，做整机结构堆叠的时候，不会占用过多的Z向空间，对于追求薄型化设计的便携数码设备来说，这个尺寸特性非常友好，不需要在外壳上单独做凸起的避让结构，只需要在对应红外接收窗口的位置，预留出红外信号可穿透的视窗区域即可，视窗的材质要优先选红外透过率高的深色半透塑料，避免可见光杂波对接收灵敏度造成干扰。从功能特性上来说，这款模块集成了红外光电接收二极管、信号放大电路、滤波解调电路在单一封装内部，不需要在外围额外搭建复杂的信号处理电路，只需要在电源引脚就近布置0.1μF的去耦电容，滤除电源线上的高频杂波，就能保证模块稳定工作，这种高集成度的设计，既减少了PCB板上的元件占用面积，

　　也降低了整体BOM成本，对于批量生产的产品来说，还能减少SMT产线的贴装点位，提升生产良率。做结构设计的时候还要注意，模块的接收角度是有明确范围的，安装时要保证器件的接收面正对红外信号的发射方向，倾斜角度不能超过器件标称的接收半角范围，否则会出现信号接收灵敏度下降、数据传输丢包的问题。如果是用在多设备并排布置的工业控制场景里，还要在相邻的红外模块之间增加遮光挡片，避免相邻模块之间的信号串扰，保证每个模块只接收对应方向的红外信号。另外在做外壳结构设计时，红外视窗的位置不能有遮挡的筋位，视窗内壁要做消光纹处理，减少内部杂散光的反射干扰。很多新手工程师在做这类贴片模块的建模时，容易忽略引脚的成型角度和焊盘的共面度要求，

　　实际上这类表贴器件的引脚共面度公差要求控制在0.1mm以内，建模的时候要把引脚的轻微下弯弧度做出来，才能和实际SMT工艺的贴装状态匹配，避免做贴片治具的时候出现压合不到位、虚焊的问题。还有一点容易被忽略，就是器件的耐热边界，回流焊过程中器件本体能承受的峰值温度是有明确限值的，做整机过炉治具设计的时候，要在器件对应位置做局部的隔热遮挡，避免高温冲击影响内部光电元件的性能参数。在做设备的可靠性验证时，还要针对这类器件做高低温循环下的焊接可靠性测试，确认不同温度环境下焊盘的焊点没有开裂、器件的接收灵敏度没有出现超出范围的衰减。这类微型红外模块虽然体积不大，但在整个红外通讯链路里承担着信号接收转换的核心作用，从三维建模阶段的封装尺寸精准匹配，到结构设计阶段的安装位置、视窗避让、抗干扰设计，再到生产阶段的工艺适配，每一个细节都会最终影响整机的红外通讯稳定性，不能因为器件体积小就忽略相关的设计校验。
