四叶航空螺旋桨结构化网格加密模型

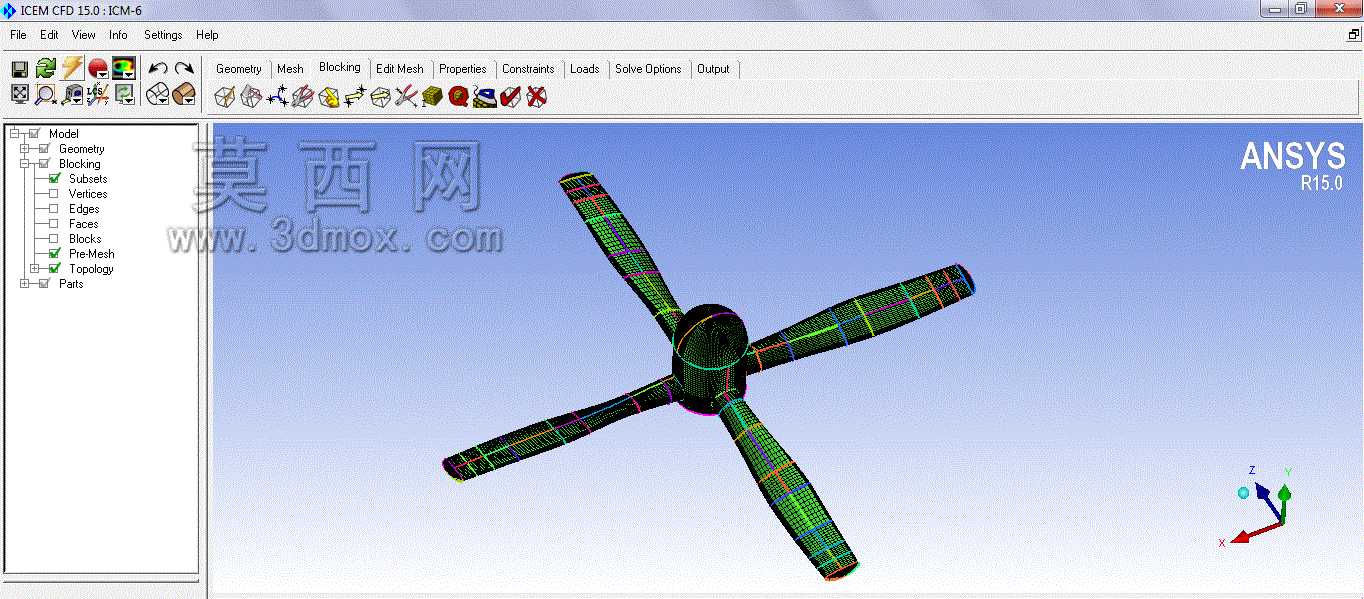

　　航空螺旋桨作为小型通航飞机、无人机动力系统的核心气动部件，其气动性能直接决定整机的推进效率、飞行稳定性与油耗表现，在通航短途运输、农林植保、航测航拍、工业级无人机作业场景中都有广泛应用。本次完成的螺旋桨网格模型，针对四叶布局的桨叶结构做了全结构化网格加密处理，核心是为后续计算流体动力学仿真提供高精度的网格基础，支撑桨叶表面流场分布、桨尖涡演化、不同迎角下气动载荷的精准计算。

　　从实际工程需求出发，螺旋桨在高速旋转过程中，桨叶表面会形成复杂的附面层流动，桨尖位置会产生持续脱落的尾涡，不同桨叶之间还存在流场干涉效应，如果网格精度不足，很容易出现附面层分离位置计算偏差、桨尖涡耗散过快的问题，直接导致仿真得到的拉力、扭矩、推进效率数据和实际风洞测试结果出现超过10%的误差，完全无法支撑后续的桨叶型面优化工作。因此在网格划分阶段，针对桨叶前缘、后缘、桨尖、桨毂与桨叶连接过渡区域做了边界层网格加密，第一层网格高度严格匹配仿真计算的y+要求，确保附面层内的流动细节能够被精准捕捉，同时在桨叶旋转域的尾流区域做了网格梯度加密，保证桨尖涡在向后输运的过程中不会因为网格尺寸突变出现非物理性的耗散。

　　在结构设计逻辑上，该螺旋桨采用四叶对称布局，相比常见的两叶、三叶布局，四叶结构能够在相同直径下提供更大的拉力，同时降低单叶载荷，减少桨叶工作过程中的振动水平，适合对起飞重量、悬停稳定性有较高要求的低空作业类飞行器。桨叶型面采用渐进扭转设计，从桨根到桨尖的翼型安装角逐步减小，匹配不同半径位置的线速度差异，保证整个桨叶展向的翼型都能工作在最优迎角区间，避免桨根位置迎角过大出现失速、桨尖位置迎角过小导致做功效率不足的问题。桨毂部分采用流线型整流设计，和桨叶根部做了光滑曲面过渡，既能够降低桨毂位置的压差阻力，也能减少桨根位置的气流分离，降低流动噪声。

　　从安装边界与尺寸适配角度，该螺旋桨的桨毂连接接口匹配常规航空活塞发动机、电力推进电机的输出轴安装尺寸，安装端面设置有定位止口与螺栓连接孔位，能够保证螺旋桨旋转过程中的同轴度，减少偏心带来的振动载荷。桨叶直径适配最大起飞重量100-500kg级的低空飞行器，安装时需要保证桨叶和发动机舱、机翼等周边结构留有足够的安全间隙，避免旋转过程中出现结构干涉，同时要匹配发动机的输出转速范围，保证螺旋桨在巡航工况下工作在最优效率转速区间。在仿真应用层面，这套加密后的结构化网格可以直接导入流体求解器，开展不同转速、不同来流速度、不同飞行迎角下的气动性能计算，也可以支撑螺旋桨噪声仿真、桨叶结构强度流固耦合计算，为后续的桨叶型面优化、结构减重提供可靠的仿真数据基础。在实际工程迭代中，高精度的网格模型是缩短研发周期的关键，不需要反复调整网格参数就能获得收敛性好、计算精度高的仿真结果，能够有效减少风洞试验的次数，降低研发阶段的成本投入，同时也能提前预判不同工况下桨叶的载荷分布，为后续的桨叶材料选型、结构强度校核提供准确的载荷输入。
