带驱动组件的推力轴承传动结构设计

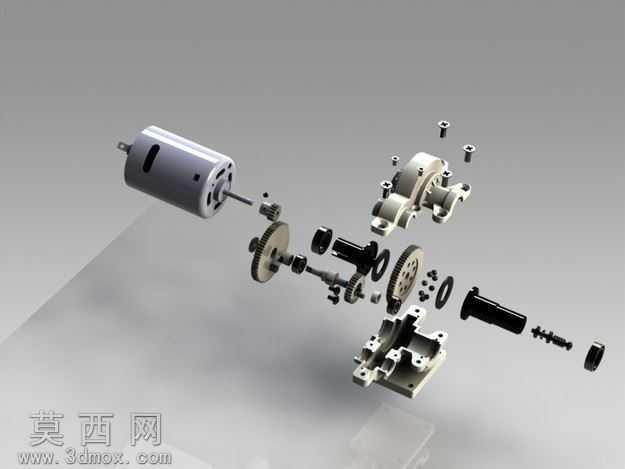

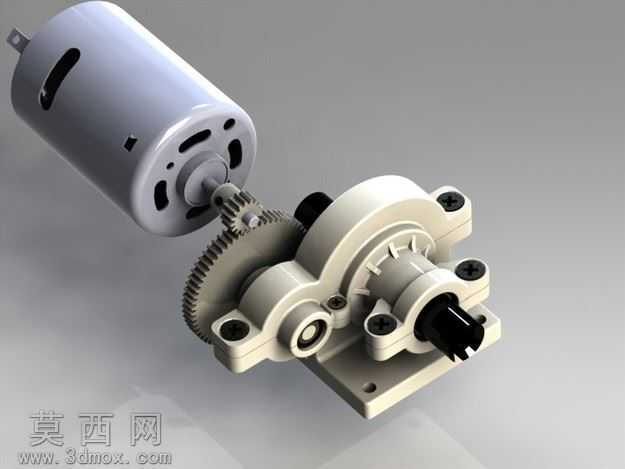

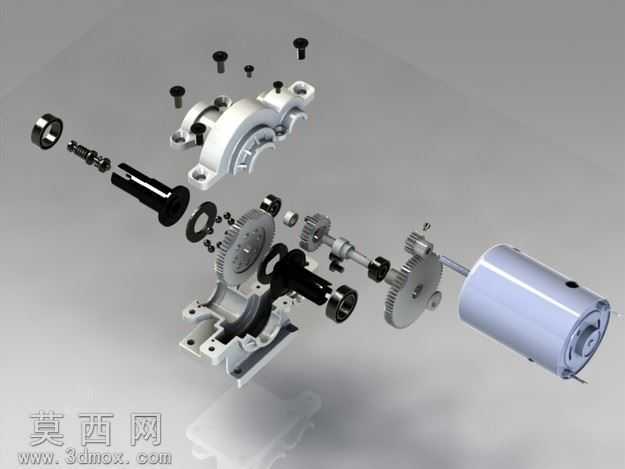

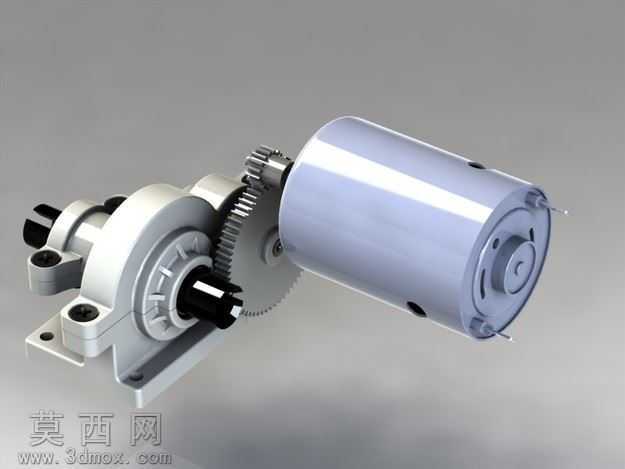

本作品为集成驱动单元的推力轴承传动装配结构，采用三维参数化建模方式完成全零件构建与整机装配，建模过程中严格遵循机械设计公差配合规范，对每一个零件的尺寸参数进行关联约束，确保各组件装配时无干涉、配合精度符合机械传动的实际使用要求。建模阶段首先完成核心推力轴承的滚道、滚动体、保持架等基础零件构建，保证推力轴承可承受轴向载荷的结构特性得到准确还原，随后依次完成传动轴、各级传动齿轮、轴承座壳体、紧固件、驱动电机等配套零件的建模，所有零件均按照实际加工工艺要求添加倒角、退刀槽、安装孔位等细节特征，还原真实机械零件的加工属性。材质与渲染阶段，针对不同零件的实际材质属性赋予对应材质参数：金属传动零件赋予哑光钢材质，调整金属粗糙度与反射参数还原机加工金属的质感；轴承座壳体赋予铸铝材质，添加细微的铸造纹理表现铸件的表面特征；驱动电机外壳赋予亮面金属与塑料结合的材质，紧固件赋予发黑处理的金属质感；渲染时采用柔和的工业产品布光方案，通过多角度光源凸显装配体的结构层次，爆炸视图呈现时清晰区分每一个零件的边界与装配位置，直观展示整套结构的装配逻辑。结构设计上，整套结构以推力轴承为核心承载部件，搭配直齿轮传动组实现动力传递，驱动电机输出的动力通过多级齿轮减速后传递至主轴，推力轴承承担主轴工作过程中产生的轴向载荷，两端的深沟球轴承辅助承担径向载荷，轴承座采用剖分式设计便于装配与后期维护，所有紧固件的位置与规格均按照实际安装需求排布，保证结构装配后具备足够的刚性与运行稳定性。设计思路围绕小型动力传动场景的实际需求展开，在保证推力轴承核心承载性能的基础上，集成驱动、传动、支撑组件形成完整的功能单元，既可以作为独立的传动模块用于小型自动化设备，也可作为教学案例展示推力轴承在传动结构中的实际应用方式，所有零件的参数均可编辑调整，方便使用者根据实际载荷、转速需求修改尺寸参数，适配不同的使用场景。
