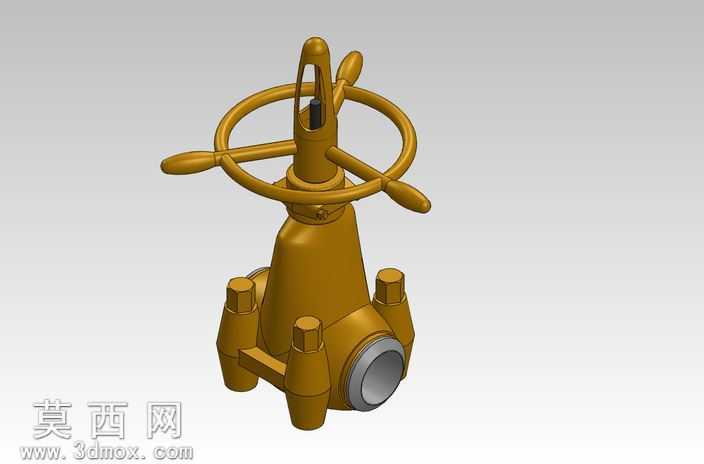

OTECO GV550对焊接缝闸阀三维设计作品

本作品为5英寸规格对焊接缝闸阀的三维参数化建模成果，建模阶段以实物测绘的结构尺寸为基准，在SolidWorks平台中采用自底向上的装配建模思路完成全结构搭建。首先针对阀体主体进行特征建模，通过旋转凸台特征构建阀体的承压腔体基础轮廓，结合拉伸切除特征完成介质流道的贯通设计，针对阀体两端的对焊连接端，精准绘制焊接坡口的角度与深度参数，保证后续对接焊接工艺的结构匹配性；阀体外部的加强筋结构采用筋特征快速生成，同步完成三个螺栓连接凸台的定位与特征构建，保证凸台的同轴度与端面平面度符合装配要求。其次完成闸板、阀杆、密封副等内部核心零件的建模，闸板的密封面做了微角度倾斜处理，匹配楔形密封的结构特性，阀杆的梯形传动螺纹采用螺旋扫描特征精准绘制，还原螺纹的牙型角与螺距参数，保证手轮驱动时的传动逻辑准确。顶部操作结构部分，分别构建了轮辐式手轮、阀杆护套、锁紧压盖等零件，手轮的握持手柄做了圆弧过渡的 ergonomic 造型处理，轮圈与辐条的连接处做了圆角应力释放设计，避免结构应力集中。装配阶段严格按照实际装配顺序添加配合约束，阀体与阀盖之间采用螺栓同轴配合、端面贴合配合，阀杆与闸板之间添加活动铰接配合，手轮与阀杆顶端添加周向固定配合，整体装配完成后可实现手轮旋转带动阀杆升降、闸板同步启闭的运动仿真效果。材质与渲染阶段，为阀体、手轮等金属承压部件赋予黄铜合金材质，调整材质的粗糙度、金属度参数还原铸铜件的哑光金属质感，为密封面、对焊端口的金属密封部位赋予抛光不锈钢材质，通过环境光遮蔽、全局光照效果突出零件的结构层次与装配关系，清晰展现闸阀的外部操作结构、连接形式与整体造型特征。建模过程中对所有零件做了干涉检查，排除零件间的装配干涉问题，同时对壁厚、承压部位的结构尺寸做了参数化关联，可通过修改核心参数快速适配不同压力等级、不同通径规格的同系列闸阀设计需求，完整还原了该款对焊闸阀的结构特性与工业外观。
