教学用带手柄法兰式旋塞阀三维设计

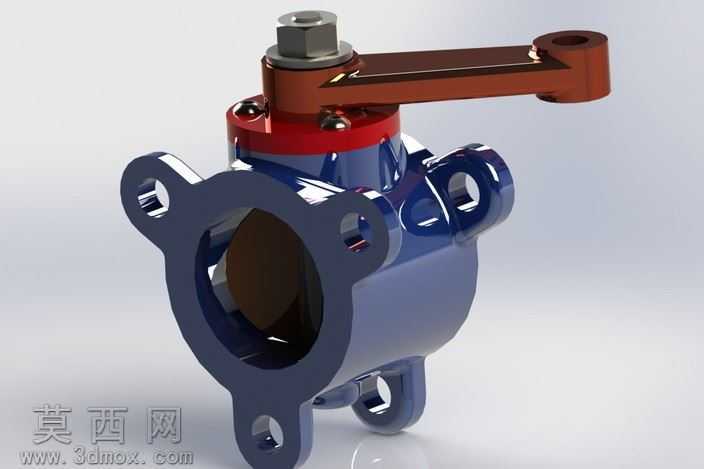

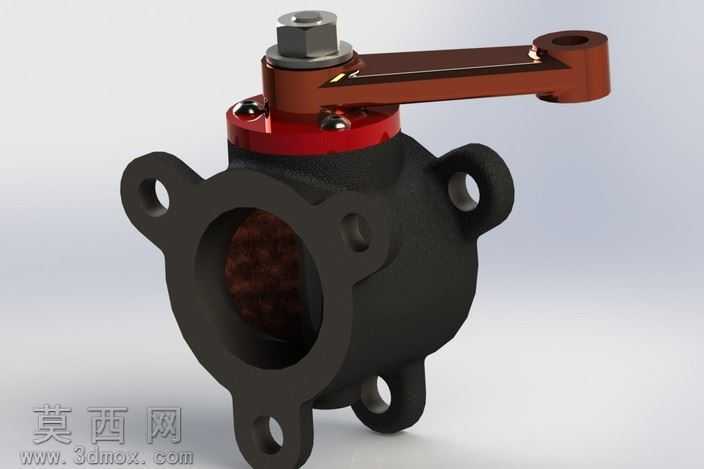

本作品为课堂教学场景设计的手动旋塞阀三维装配模型，建模过程严格遵循机械设计的装配逻辑，先完成各个单体零件的参数化建模，再按照实际装配约束完成整体组装，可用于机械类专业的阀门结构认知、装配工艺教学场景。建模阶段首先梳理阀门的组成结构，将整体拆分为阀体、旋塞启闭件、阀杆、操作手柄、密封压盖、连接螺栓、法兰密封端等独立零件，每个零件均按照机械加工的工艺逻辑绘制草图，通过拉伸、旋转、切除、倒角、圆角等基础特征命令完成实体构建，对法兰盘上的安装孔采用圆周阵列命令实现均布排布，保证孔位的位置精度符合法兰连接的通用标准。材质与渲染阶段针对不同零件的实际用材赋予对应材质，阀体部分采用深蓝色烤漆金属材质，模拟铸铁阀体的漆面质感，表面添加细微的颗粒纹理还原工业铸件的真实触感；操作手柄采用红棕色酚醛塑料材质，还原手动操作件的绝缘防滑质感；顶部的锁紧螺母、连接螺栓采用镀锌钢材质，添加金属反光与细微的磨砂效果区分加工面与非加工面；密封压盖部分采用亮红色漆面材质，与阀体形成清晰的视觉区分，方便学习者快速识别不同功能的零件。结构设计上，该阀门采用法兰连接形式，阀体两侧的法兰盘带有三个均布的安装耳孔，可通过螺栓与管路法兰实现紧固连接，相比螺纹连接更适配中低压管路的拆装需求；启闭件为锥形旋塞结构，通过顶部的阀杆与外置长手柄连接，手柄末端带有挂锁孔，可在阀门启闭到位后加装锁具防止误操作；阀杆与阀体的衔接处设置压盖结构，通过内六角螺栓紧固压盖，挤压内部密封填料实现阀杆部位的动密封，避免管路内介质从阀杆间隙泄漏。整体装配过程严格按照实际装配顺序添加配合约束，法兰端面与阀体中心的同轴度、阀杆与旋塞的传动配合、手柄转动的角度限位都按照真实阀门的运动逻辑设置，可实现手柄带动旋塞转动90度完成启闭动作的运动仿真，模型无干涉、无破面，各零件的尺寸比例协调，既符合工业阀门的通用设计规范，又简化了部分非核心的复杂细节，适配课堂教学的展示需求，能够帮助学习者快速理解旋塞类阀门的工作原理与装配关系。
