汽车驱动桥车轴总成结构设计

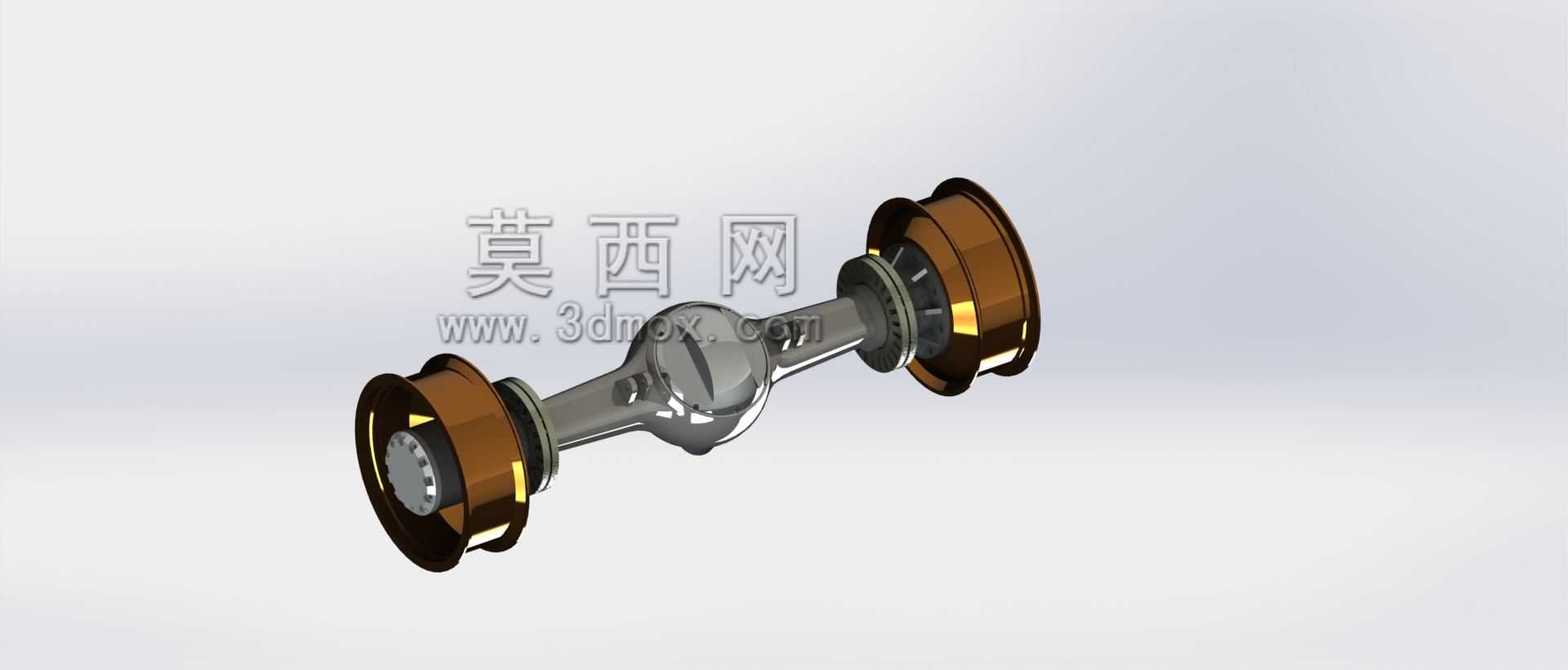

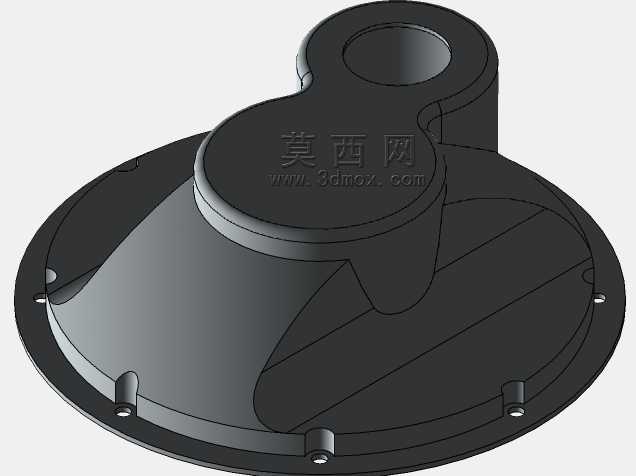

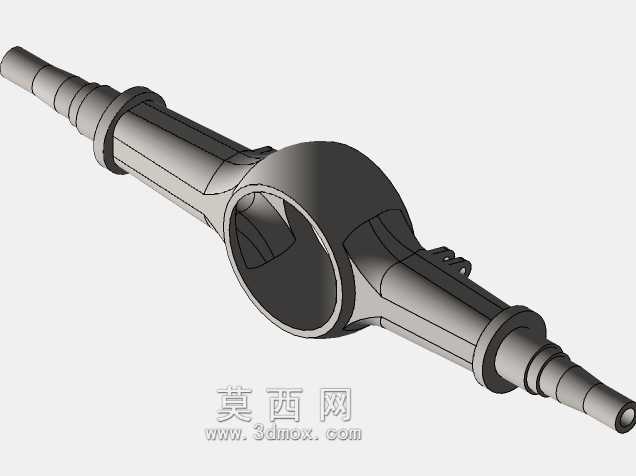

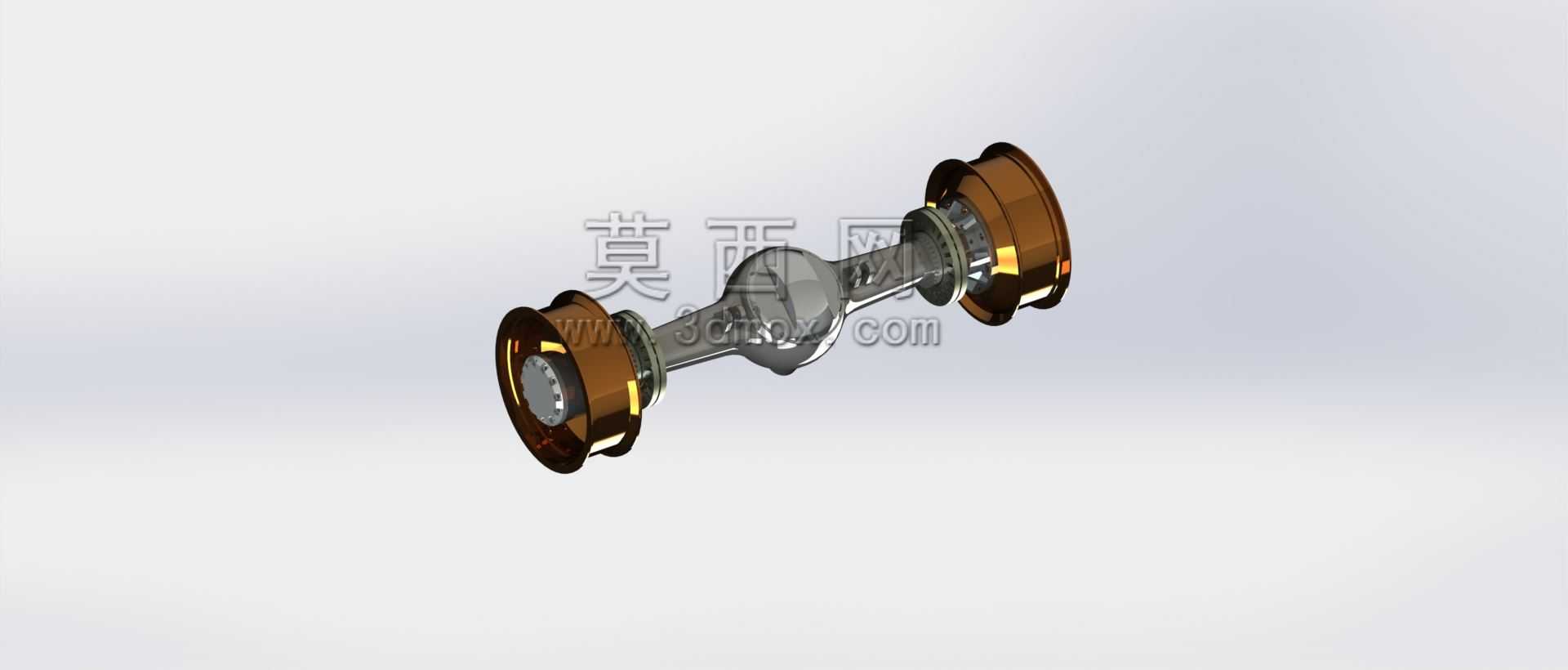

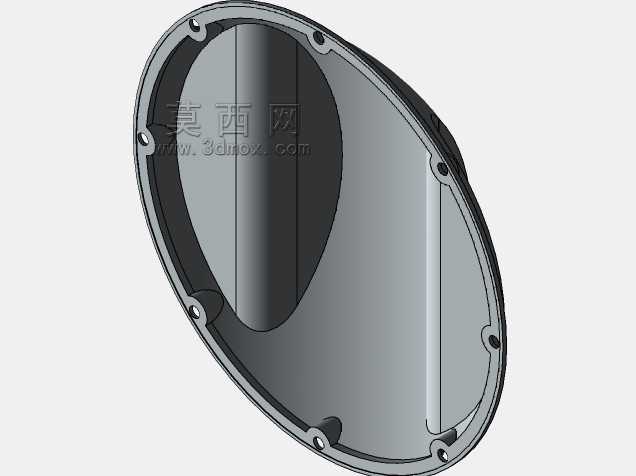

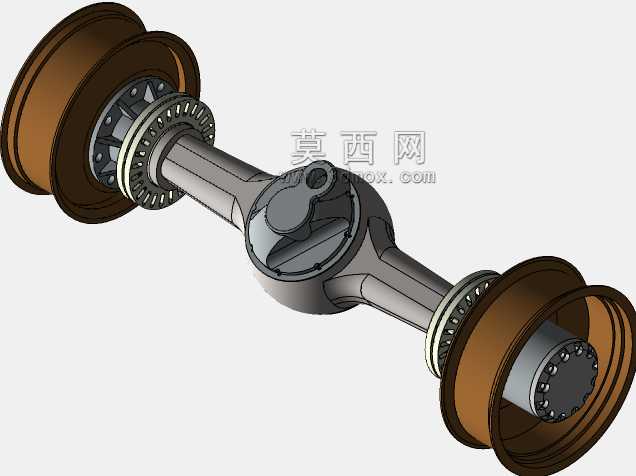

　　车轴作为汽车底盘行走系统的核心承载与传力部件，直接决定整车的承载能力、行驶稳定性与动力传递效率，在商用车、越野车辆、重载工程车辆的底盘架构中，驱动桥形式的车轴总成需要同时承担车身载荷传递、半轴扭矩输出、车轮安装定位、制动系统集成等多重功能，是连接传动系统与行走部件的关键枢纽。从实际装车场景来看，这类整体式驱动车轴多用于非独立悬架的重载车型，桥壳作为核心承载基体，采用整体式铸造结构的设计思路，中部的桥包腔体预留主减速器、差速器的安装空间，两侧的半轴套管沿桥包轴线对称延伸，为半轴提供旋转支撑的同时，承担来自车架的垂直载荷、加速与制动过程中的纵向冲击力，以及转向或颠簸路面产生的侧向弯矩，设计阶段需要根据额定轴荷核算桥壳的抗弯截面模量，

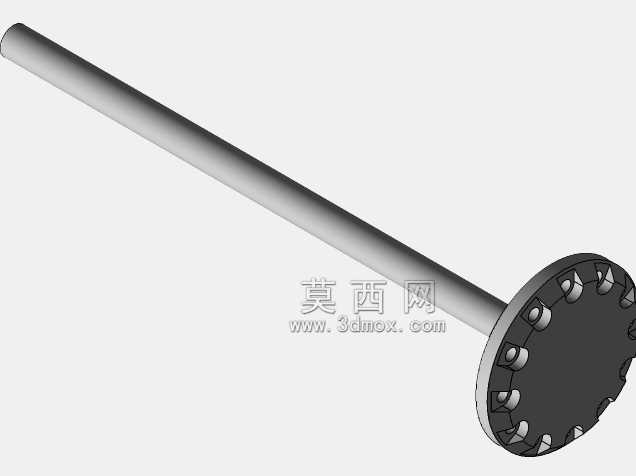

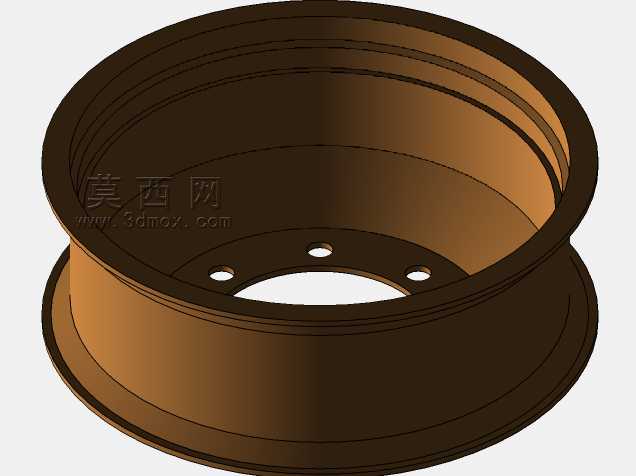

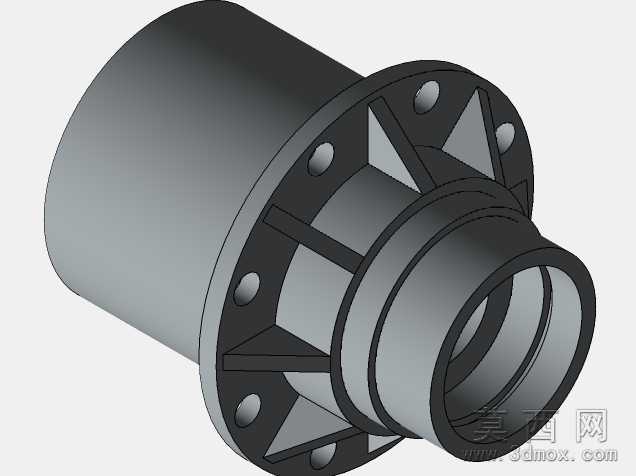

　　在保证壁厚满足强度要求的前提下，尽量控制腔体结构的整体重量，避免簧下质量过大影响行驶平顺性。两端的轮毂安装位采用法兰配合止口的定位结构，轮毂轴承的安装轴颈需要严格控制同轴度公差，避免车轮旋转过程中出现摆振，制动底板的安装面与轴颈轴线的垂直度公差需要控制在合理范围内，保证制动蹄片与制动鼓的贴合均匀性，减少制动跑偏、制动异响等故障概率。半轴作为扭矩传递的核心部件，采用全浮式支撑结构的设计，半轴法兰与轮毂通过螺栓刚性连接，行驶过程中半轴仅传递扭矩，不承担弯曲载荷，这种结构能够大幅提升重载工况下的部件可靠性，即使半轴出现断裂，车轮依然能够通过桥壳端的轴承保持支撑，不会出现车轮脱落的严重安全隐患。桥壳上部的钢板弹簧安装座采用加宽的接触面设计，

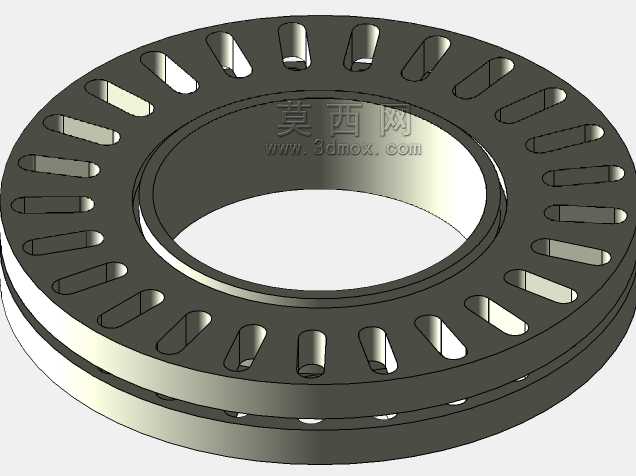

　　匹配钢板弹簧的弧面结构，安装座上的U型螺栓穿孔位置需要严格控制跨距尺寸，保证与悬架系统的安装边界完全匹配，避免装车过程中出现干涉问题，同时安装座与桥壳本体的连接区域做了圆弧过渡处理，减少应力集中，应对复杂路况下的交变载荷冲击。两端的轮边结构集成了轮毂油封、轴承锁紧机构、防尘罩等附属部件，油封安装槽的尺寸精度直接决定润滑脂的密封效果，设计过程中需要预留合理的密封压缩量，既保证密封性能，又避免油封过早磨损。在三维建模过程中，桥壳的复杂曲面结构需要通过多截面实体、拔模分析等工具完成结构搭建，重点校验各安装面的空间位置关系，半轴与桥壳内腔的间隙需要满足运动包络要求，避免半轴旋转过程中与桥壳内壁发生剐蹭，

　　轮边各部件的装配顺序需要符合实际维修拆装逻辑，保证轮毂轴承的预紧间隙调整空间预留充足。从安装边界来看，这类车轴总成的轮距参数、钢板弹簧座中心距、桥包离地间隙、主减速器输入法兰的朝向与位置，都需要与整车底盘的布置参数完全匹配，输入法兰需要匹配传动轴的伸缩量与夹角范围，保证动力传递过程中万向节的工作角度处于合理区间，减少传动系统的振动与磨损。桥壳上预留的通气孔位置需要高于桥包内的润滑油液面高度，避免车辆倾斜行驶时出现润滑油渗漏，同时通气阀的安装位置需要避开泥水飞溅的区域，防止杂质进入桥包内部污染齿轮油。实际应用中，这类整体式车轴的结构强度高、承载能力强，维护成本较低，广泛应用于轻卡、皮卡、农用运输车以及小型工程车辆的底盘配置中，建模过程中对各配合面的公差分配、装配间隙的校验，能够直接为后续的工程图输出、工艺编制、样机试制提供准确的三维数据支撑，减少物理样机试制阶段的设计变更次数，缩短产品开发周期。
