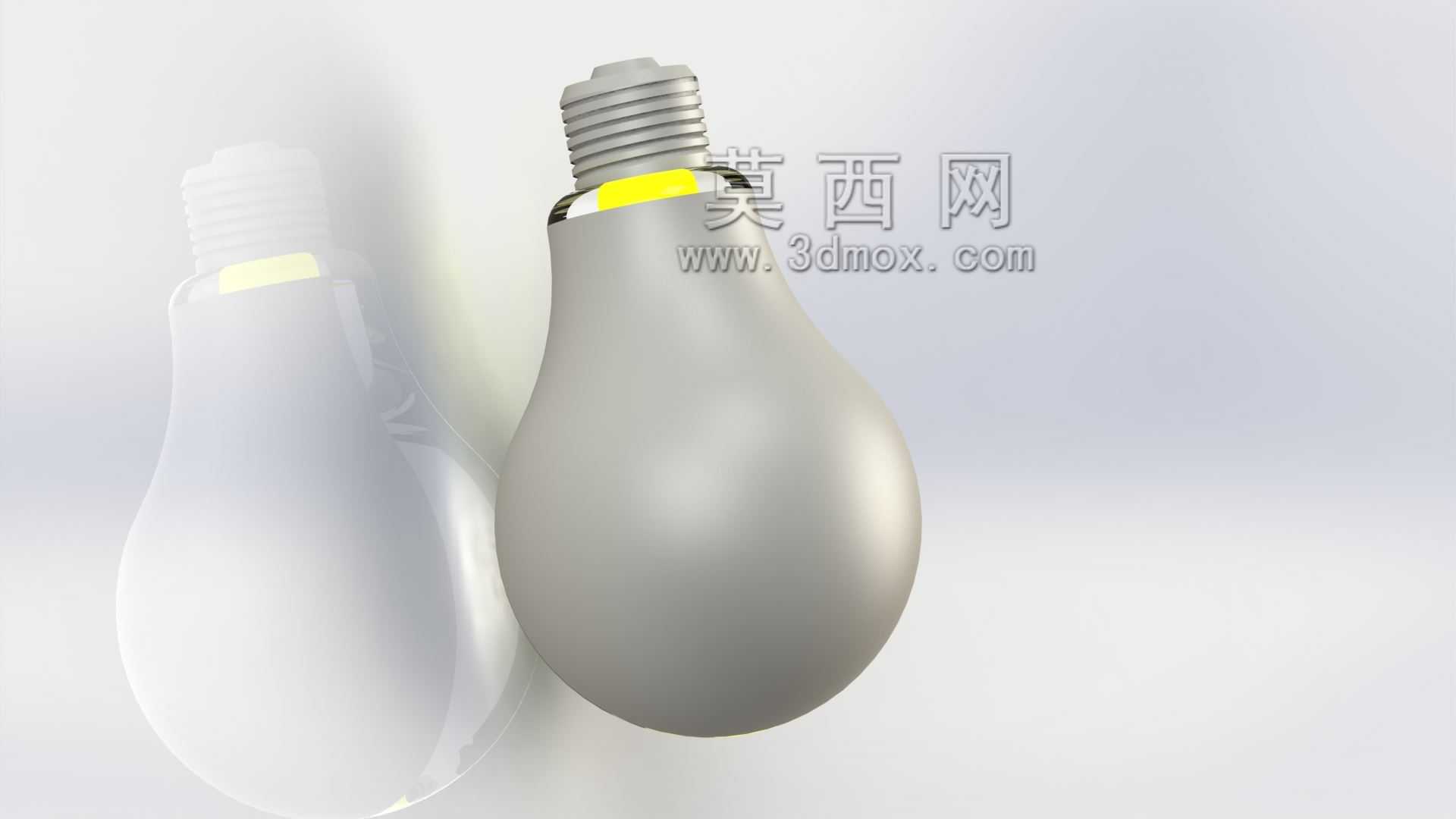

家用白炽灯泡结构三维设计模型

　　日常民用照明场景里，白炽灯泡是应用跨度极广的基础照明部件，从早期家庭室内顶灯、壁灯、台灯，到工业场景临时检修手持灯、设备局部状态指示灯，甚至老旧机床操作位的局部补光点位，都能见到这类结构的身影。不同于后续迭代的气体放电灯、LED光源，白炽灯泡依靠灯丝通电发热至白炽状态实现发光，结构逻辑简单可靠，对供电波动的耐受能力更强，在电压不稳的老旧用电场景里仍能维持基础照明功能，不会出现瞬间熄灭的问题。

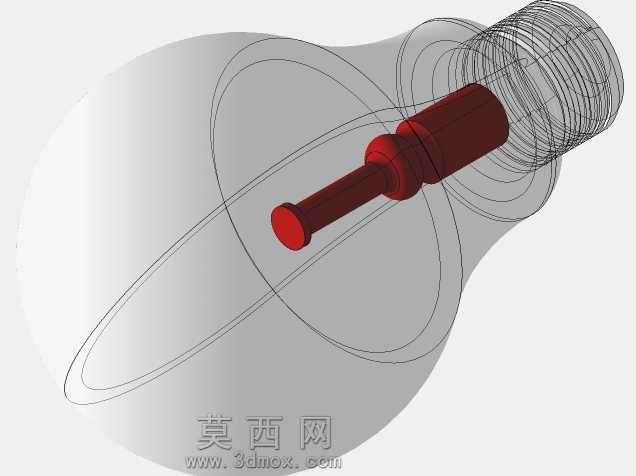

　　从结构设计逻辑来看，整个灯泡的核心分为三个功能段：顶部的螺纹安装段、中部的玻璃泡壳腔体、内部的灯丝支撑与导电结构。顶部的金属螺纹采用标准爱迪生螺口规格，匹配市面通用的E27灯座安装接口，螺纹段的尺寸公差控制直接决定安装适配性，建模时需要严格遵循螺口的牙型角、螺距、大径小径参数，保证螺纹旋入时的顺畅度，同时避免配合间隙过大导致的接触不良问题；螺纹顶端的金属触点是火线接入端，与螺纹外壳之间通过绝缘玻璃材质隔离，防止安装时出现触电风险，这部分的绝缘层厚度需要满足基础电气安全要求，同时兼顾装配时的结构强度，避免灯座旋紧力度过大导致绝缘层碎裂。

　　中部的玻璃泡壳采用梨形回转体结构，这种外形设计并非单纯出于美观考虑：一方面梨形结构可以让内部的惰性气体形成自然对流，将灯丝工作时产生的热量通过玻璃壳均匀散出，避免局部温度过高导致玻璃炸裂；另一方面泡壳的曲面弧度经过优化，能够让灯丝发出的光线形成更均匀的漫反射，减少局部眩光问题。泡壳与金属螺口的衔接位置采用压封结构，建模时需要还原压合处的过渡圆角，这个位置是整灯结构应力最集中的区域，圆角过小会导致玻璃在受热膨胀、受外力磕碰时容易从压封位置开裂。

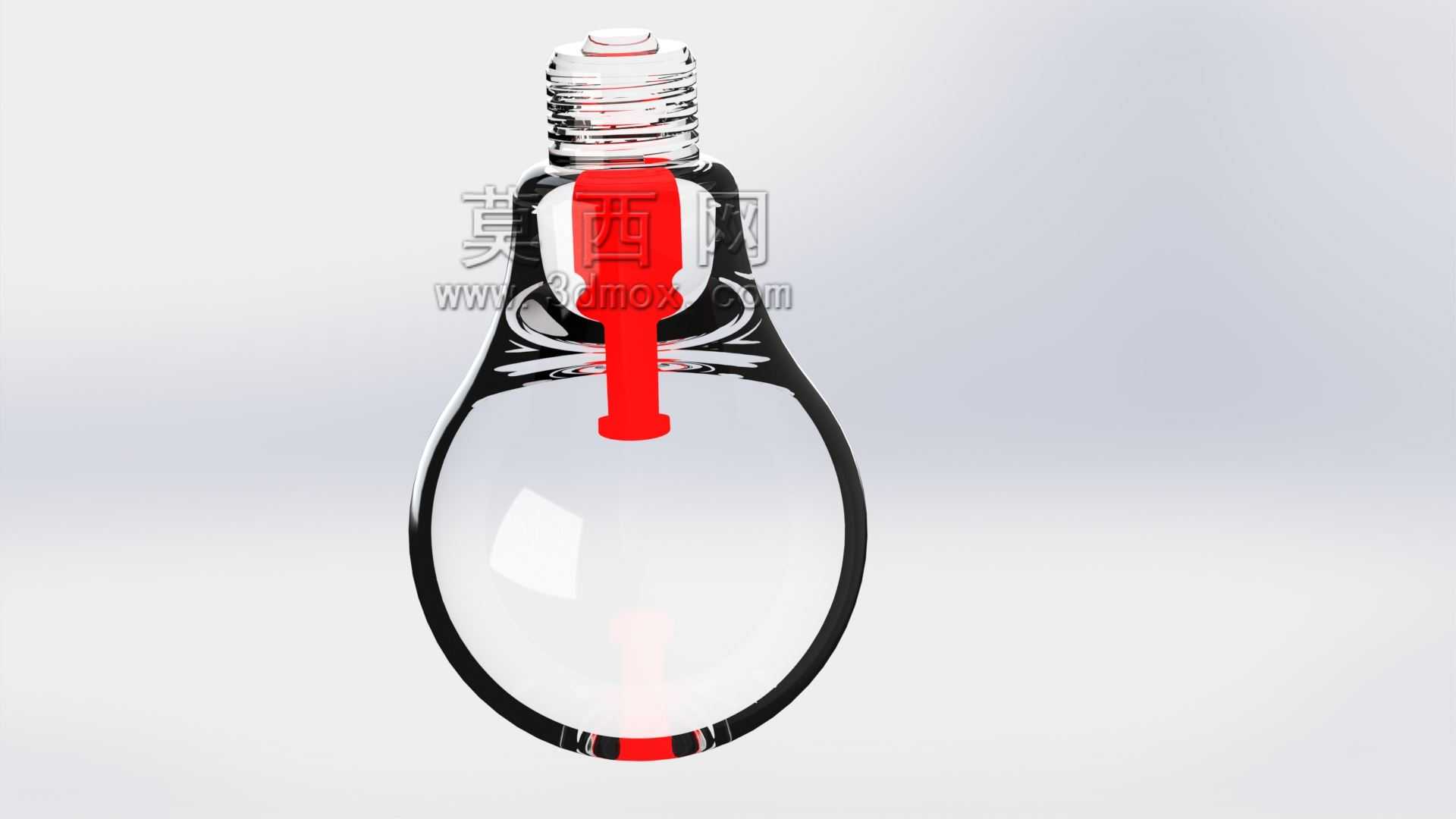

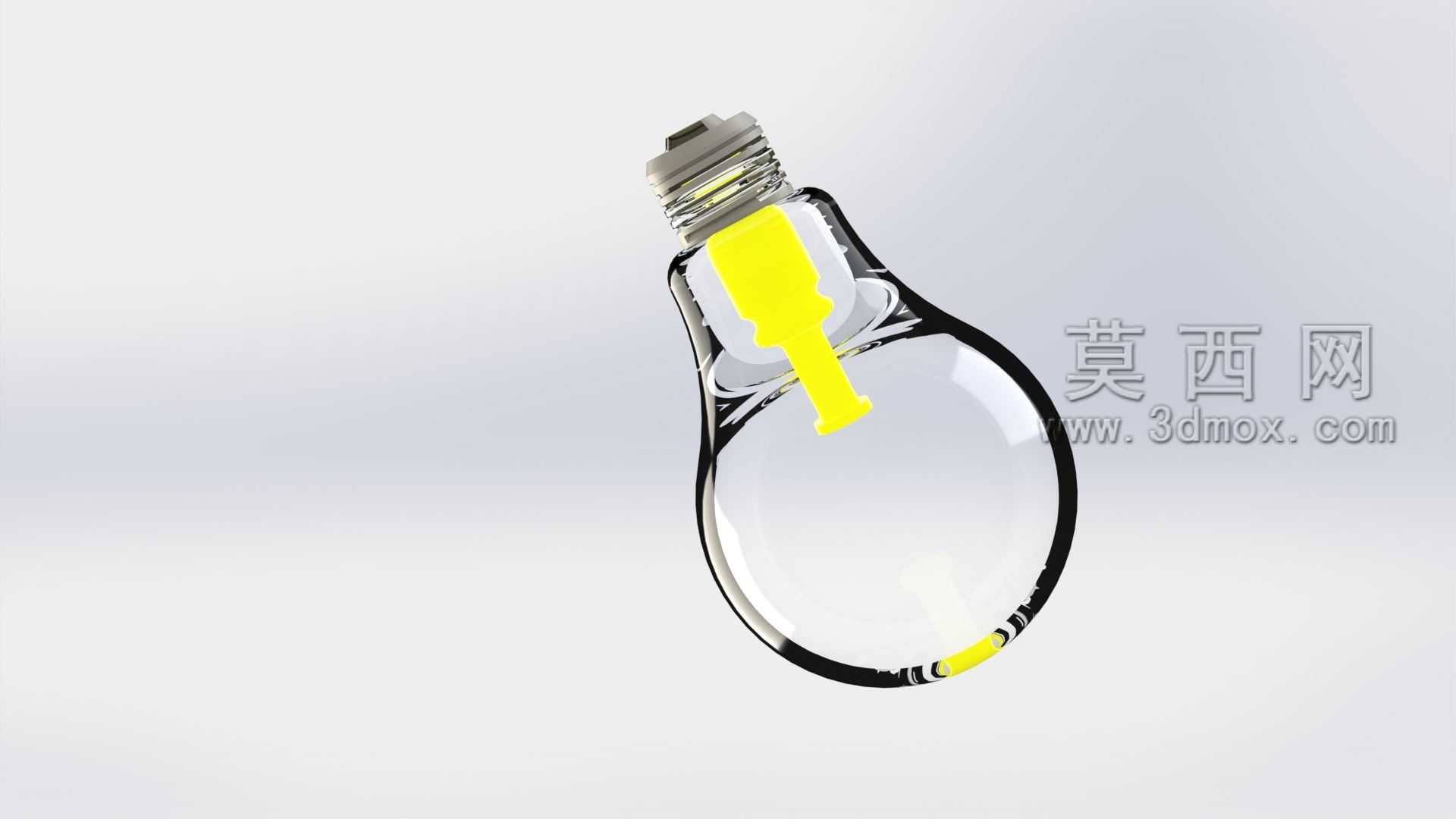

　　内部的灯丝支撑结构采用细金属导丝搭配支撑钼丝的设计，灯丝本身绕制成螺旋状，这种绕制结构可以在有限的泡壳空间内拉长灯丝有效长度，提升发光效率，同时减少灯丝在高温下的形变下垂量；支撑钼丝的点位设置需要避开灯丝的热变形集中区，避免灯丝通电发热膨胀时与支撑结构发生短路，同时要保证灯丝在灯泡受到常规运输振动时不会出现位移、脱落问题。泡壳内部抽真空后填充惰性混合气体，建模时虽然不需要还原气体介质，但腔体的容积设计直接对应气体填充量，会影响灯丝的工作寿命，腔体容积过小会导致灯丝工作时温度过高，加速灯丝升华损耗，容积过大则会增加整灯的外形尺寸，提升包装与运输成本。

　　从安装边界来看，整灯的最大外径位于泡壳的中部位置，安装时需要保证灯座周围预留足够的散热空间，不能将灯泡完全密闭在无通风的小腔体内，否则热量积聚不仅会缩短灯泡寿命，还可能导致周边塑料件受热变形。螺口段的旋入深度有明确的设计阈值，旋入过浅会导致接触电阻过大，工作时触点发热烧蚀灯座，旋入过深则可能顶坏灯座内部的弹性触点。这类灯泡的结构设计看似简单，实则每个尺寸细节都对应实际使用中的可靠性问题，建模时还原各部分的配合关系，能够帮助灯具设计人员快速完成灯座匹配、照明点位布局的验证工作，也能为入门结构设计人员理解基础电气部件的密封、绝缘、散热设计逻辑提供直观的参考。
