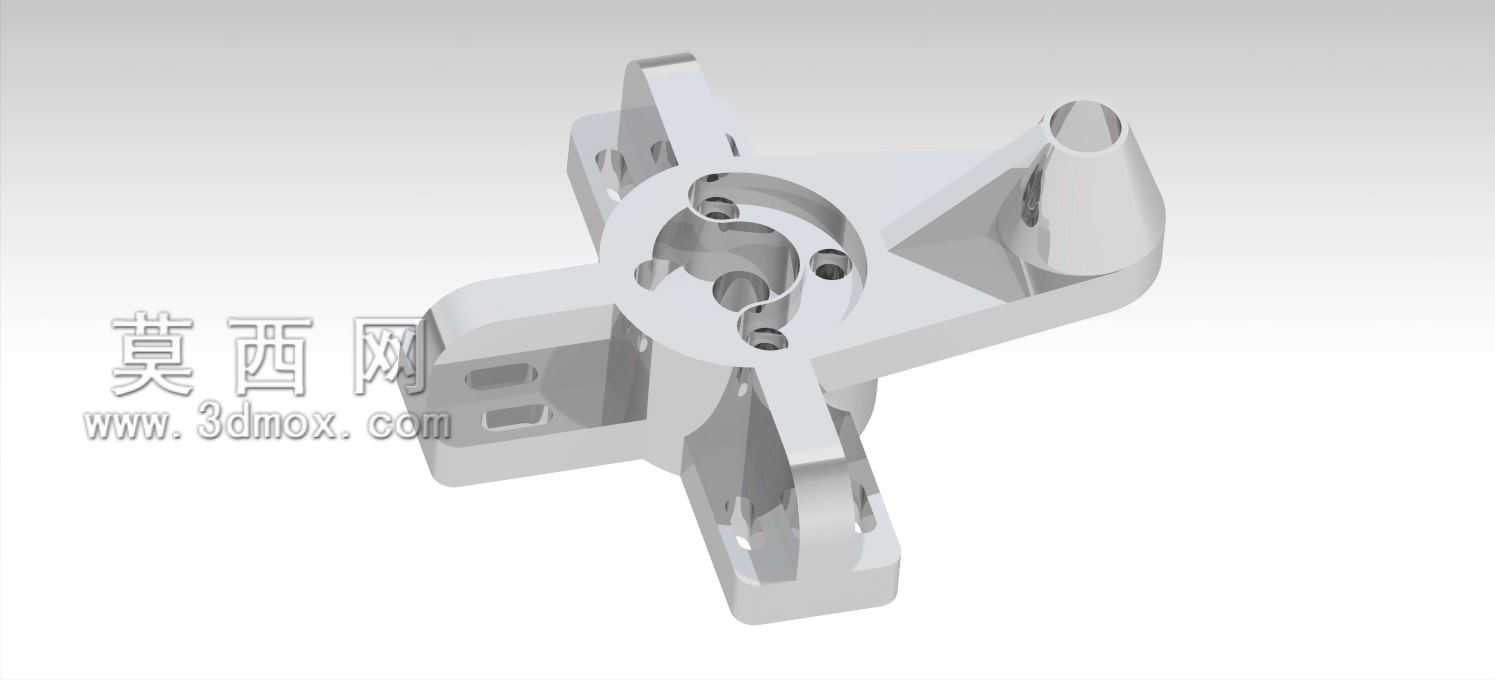

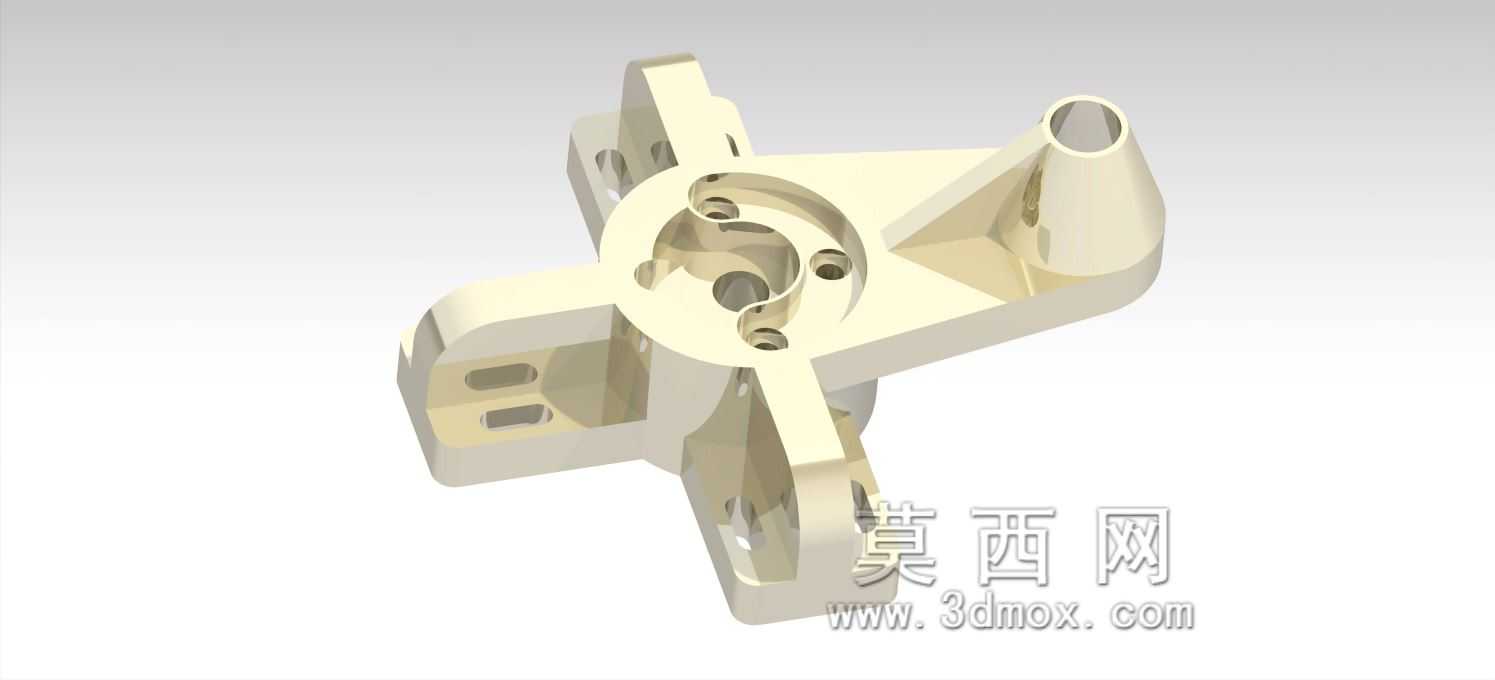

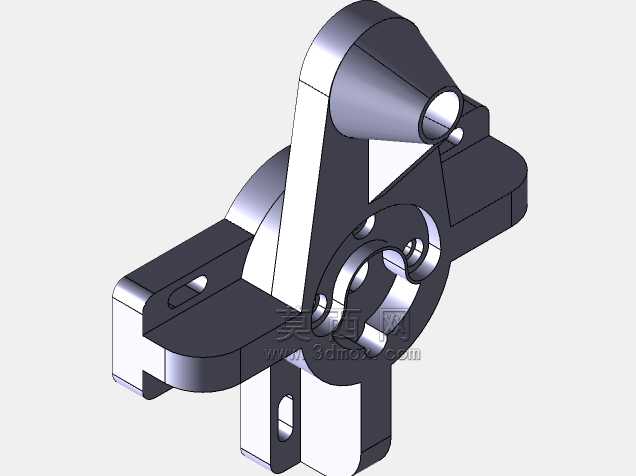

这类十字布局的机加工连接件,多应用在中小型自动化装配工位的执行端转接场景,也常见于检测工装的多向定位模块中,核心作用是在有限安装空间内实现三个正交方向的功能部件对接,相比单轴转接件能减少层级堆叠带来的累积误差,也能压缩整体安装占用的空间体积。从结构构型来看,中心区域设置的带沉孔环形安装座是整个零件的基准核心,所有延伸臂的形位公差都以这个内孔的轴线为基准进行管控,沉孔的设计一方面是为了容纳锁紧螺栓的头部,避免螺栓突出影响相邻部件的安装,另一方面也能增大螺栓与零件的接触面积,降低长期受交变载荷时接触面的压溃风险。四个方向延伸的臂体并非等截面设计,其中两个对称方向的臂端设置了带销孔的叉型接口,这类接口主要用于铰接连杆类部件,销孔的同轴度公差通常控制在0.02mm以内,避免铰接后出现卡滞或传动间隙过大的问题;另外两个方向的臂体,一个做了锥形导向的通孔结构,主要用于安装定位销或者流体导管,锥面的导向设计能大幅提升装配时的对位效率,减少装配过程中对配合面的刮擦损伤,另一个臂体则做了三角加强筋的结构补强,因为这个方向通常会承载较大的悬臂载荷,加强筋与臂体、中心座的连接处都做了R角过渡,避免机加工后应力集中导致零件在受载时出现开裂。
设计这类零件的时候,首先要确认各个接口的安装边界,比如叉型接口的开口宽度要匹配对接连杆的厚度,销孔的直径要和选用的圆柱销公差带匹配,通常采用H7的公差等级保证过渡配合;锥形接口的锥度要和对接的导向销锥度一致,通常选用1:50的公制锥度保证自锁性;中心安装孔的深度要根据贯穿螺栓的长度确定,要保证螺栓锁紧后有足够的螺纹啮合长度,同时不能让螺栓顶到对接的基准面。外形尺寸方面,这类零件的最大回转直径通常控制在120mm以内,整体高度不超过60mm,能适配多数小型工装的安装空间,各个臂体的边缘都做了C1的倒角处理,既避免机加工后的锐边划伤操作人员,也能在装配时起到导向作用。
从加工工艺性来看,零件的所有配合面都可以通过三轴CNC一次装夹完成大部分加工,只有叉型接口的内侧销孔需要二次装夹加工,设计时特意将两个叉型接口设置在对称位置,能减少二次装夹时的找正时间,也能更好地保证两个销孔的同轴度。臂体上的减重槽设计并非单纯为了减轻重量,更重要的是减少大体积实体加工时的材料内应力释放导致的变形,槽体的转角处都设置了R3的圆角,避免铣刀加工时出现刀具负载突变的情况,也能减少应力集中。在实际应用中,这类零件通常采用6061铝合金或者45号钢加工,铝合金材质的零件多用于载荷较小的检测工装场景,表面做阳极氧化处理提升耐磨性,钢质零件则用于承载较大的传动工位,表面做发黑处理提升防锈能力。安装时,首先通过中心孔将零件定位在基准轴上,采用内六角螺栓锁紧,之后再依次将各个方向的功能部件对接在对应的臂端接口上,对接时要注意锥形接口的配合面要清洁无杂物,避免影响定位精度,叉型接口铰接后要在销孔端部加装卡簧,防止圆柱销在设备运行过程中脱出。这类零件的设计难点在于平衡各个方向的结构刚度与整体重量,不能为了提升刚度盲目增加臂体厚度,导致整体重量过大增加驱动端的负载,也不能为了减重过度削减壁厚,导致受载时出现形变影响传动精度,设计过程中需要通过有限元分析对各个臂体的受力情况进行仿真,在最大载荷下的形变量控制在0.05mm以内,才能满足精密工装的使用要求。另外,零件上所有的安装孔位都设置了避让倒角,避免螺栓安装时出现螺纹错牙的情况,各个非配合面的表面粗糙度控制在Ra3.2即可,配合面的粗糙度则要达到Ra1.6,保证配合的紧密性。
