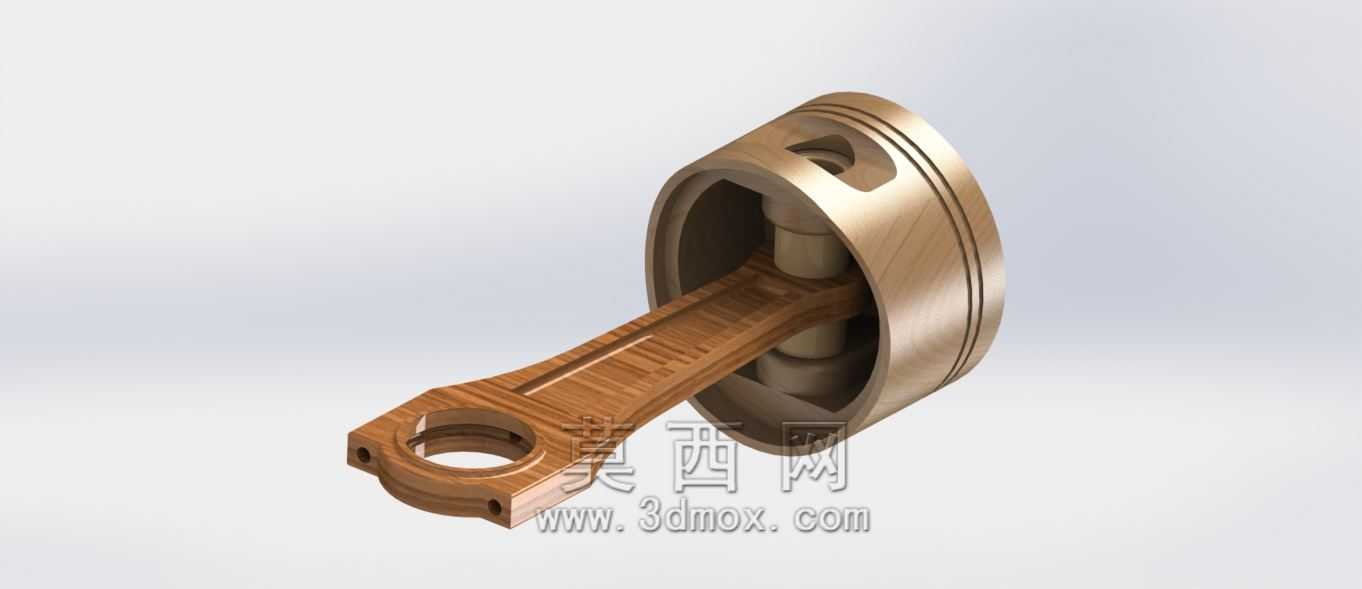

这套活塞连杆组件是内燃机曲柄连杆机构的核心组成部分,直接承担着燃烧室燃气压力传递、往复运动向旋转运动转换的核心功能,广泛适配于小排量乘用车汽油发动机的动力单元设计场景。从实际装机工况来看,活塞头部直接接触燃烧室高温高压燃气,顶部的凹坑造型是配合燃烧室挤气涡流设计的结构,能够在压缩行程末端引导混合气形成更合理的湍流状态,提升燃烧效率,活塞头部的多道环槽结构分别用于安装气环与油环,气环负责密封燃烧室高压燃气,避免燃气下窜至曲轴箱,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧。活塞销座部位的加强筋结构,是为了分散燃气爆发压力带来的局部应力,避免活塞在高负荷工况下出现销座开裂的失效问题,活塞裙部的型线设计并非正圆柱结构,
而是考虑了热膨胀量差异的中凸变椭圆型面,能够在发动机达到工作温度后,保证裙部与气缸壁保持均匀的接触间隙,既避免冷态敲缸,也防止热态拉缸。连杆部分采用了工字形截面的杆身设计,这种截面结构能够在尽可能降低连杆自身往复运动质量的前提下,保证足够的抗弯与抗扭刚度,因为连杆在工作过程中不仅要承受活塞传递的轴向爆发压力,还要承受曲轴旋转带来的横向惯性力,工字形截面的材料分布更贴近受力的中性层外侧,材料利用率远高于矩形截面,能够有效降低发动机往复运动惯量,提升高转速工况下的动力响应。连杆小头的衬套安装位与活塞销采用间隙配合,能够在活塞摆动过程中实现相对转动,衬套表面的油槽结构负责收集飞溅润滑的机油,形成稳定的油膜降低摩擦磨损;
连杆大头的剖分结构用于与曲轴连杆轴颈连接,结合面的定位结构能够保证装配时的位置精度,避免连杆盖错位导致轴颈偏磨。从安装边界来看,活塞的外径尺寸需要与对应缸径的气缸套保持严格的配合间隙,活塞销的直径与长度需要同时匹配活塞销座间距与连杆小头宽度,连杆大小头的中心距直接决定了发动机的冲程参数,会直接影响发动机的压缩比与排量设计,在整机装配时,连杆组件的质量分组公差需要控制在极小的范围内,同一台发动机的各缸连杆质量差不能超过设计阈值,否则会导致发动机运转时出现异常振动,影响整机NVH表现与运行寿命。在实际设计过程中,这类组件的结构需要反复通过有限元分析校核不同工况下的应力分布,包括最大爆发压力工况、最高转速惯性力工况、冷热态变形匹配等多个维度,同时还要结合润滑路径的设计,保证各个相对运动的摩擦副都能得到充足的机油供给,避免出现干摩擦导致的零件早期失效。
