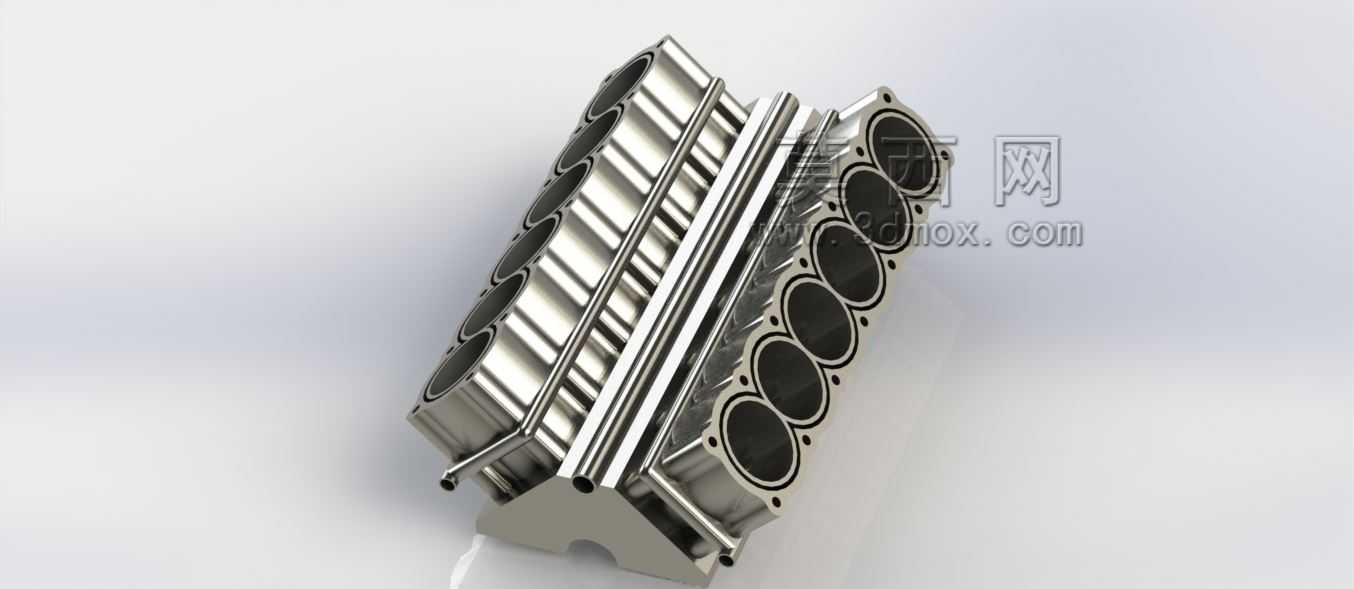

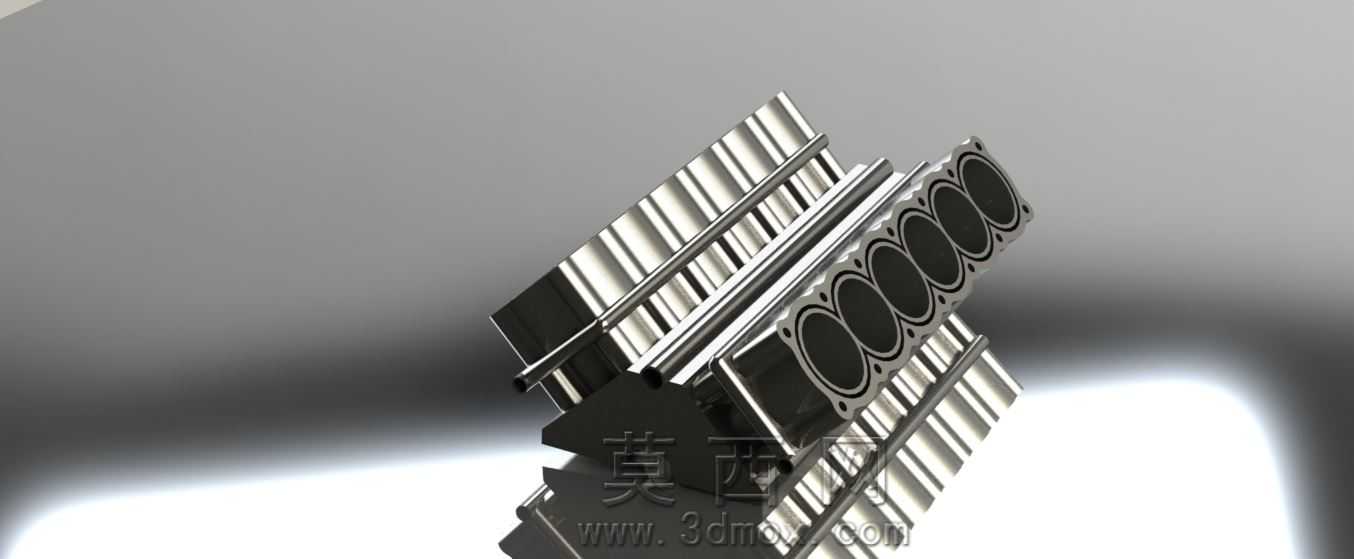

V型十二缸发动机缸体结构三维设计

　　在大排量动力设备的开发场景中，V型十二缸缸体作为内燃机的核心承载基体，需要兼顾高功率输出下的结构强度、振动抑制与热管理需求，这类结构常见于豪华乘用车、大型船舶辅机、固定式发电机组以及高端工程机械的动力单元中，其设计合理性直接决定整套动力系统的运行寿命与NVH表现。从实际功能来看，该缸体需要为十二个气缸套提供精准的安装定位基准，同时集成曲轴箱腔体、润滑油道、冷却水道、附件安装凸台等结构，既要承受活塞往复运动产生的交变冲击载荷，也要为配气机构、供油系统、冷却润滑系统提供可靠的安装接口。

　　设计过程中首先要确定V型夹角的取值，常规V12结构多采用60度夹角布局，这个角度能够平衡一阶、二阶往复惯性力的平衡效果，减少额外平衡轴的配置需求，同时控制整机的宽度尺寸，避免动力单元在整车或设备舱内布置时出现空间干涉。缸体的主体结构采用整体式铝合金压铸或铸铁铸造方案，铝合金材质多用于乘用车型以降低整机重量，铸铁材质则多用于高负荷固定式动力或重型设备场景，提升缸体的耐磨与抗形变能力。两侧气缸列呈对称布局，每列六个气缸沿曲轴轴向等距排布，气缸中心距的取值需要兼顾缸筒壁厚、水套宽度与整机长度的平衡，中心距过小会导致缸间冷却不足、缸壁强度不足，中心距过大则会拉长整机长度，增加曲轴的跨度需求，提升曲轴的挠曲变形风险。

　　从安装边界来看，缸体顶面需要与气缸盖、气缸垫配合，因此顶面的平面度、螺栓孔的位置度都有极高的公差要求，螺栓的排布需要均匀覆盖缸盖的压紧区域，避免出现密封压力不均导致的漏气、漏水问题。缸体底面与油底壳连接，需要预留机油集滤器的安装空间，同时在曲轴箱的隔板位置设计加强筋，提升缸体整体的扭转刚度，抑制高转速下的缸体共振。缸体前端面需要集成正时系统、水泵、机油泵的安装位，后端面则对接飞轮壳与传动系统，两侧面预留发动机悬置、发电机、起动机、空调压缩机等附件的安装凸台，所有凸台的位置都需要结合外围附件的轮廓做运动干涉校核，避免运行过程中出现部件碰撞。

　　冷却系统的流道设计是这类缸体的设计重点，水套需要环绕每个气缸筒的外周，同时保证各缸的冷却液流量均匀，避免出现局部过热导致的缸筒变形、拉缸等故障。润滑油道则采用主油道贯穿缸体全长的设计，通过分油道向每个曲轴主轴颈、连杆轴颈以及凸轮轴轴颈供给压力润滑油，油道的转角位置需要做圆滑过渡，减少机油流动的阻力，同时在油道末端设计堵头结构，方便生产过程中的铁屑清理与后期维护。气缸筒的内壁设计有珩磨网纹，用于存储少量机油，改善活塞环与缸壁的润滑条件，降低摩擦损耗。

　　在结构强度校核环节，需要针对最大爆发压力工况、最高转速工况、冷热交变工况做有限元分析，重点关注缸筒之间的连接区域、主轴承座位置、螺栓凸台位置的应力分布，对应力集中的区域通过增加圆角、调整加强筋走向的方式优化，避免长期运行过程中出现疲劳裂纹。同时还要做模态分析，确保缸体的固有频率避开发动机常用转速区间的激励频率，防止出现共振问题。对于量产应用的缸体，还需要考虑铸造工艺的可行性，比如拔模斜度的设置、壁厚的均匀性，避免出现铸造缩孔、冷隔等缺陷，机加工工序的基准选择也要统一，减少多次装夹带来的位置误差。

　　这类V12缸体的外形尺寸通常根据排量不同有所调整，常规6.0L排量级别的V12缸体长度约在700-800mm区间，宽度约在600-700mm区间，高度约在400-500mm区间，安装悬置的位置通常设置在缸体两侧的重心平面附近，减少运行过程中振动向车架或设备机架的传递。在做配套设备选型时，需要核对缸体的外形轮廓与安装舱体的空间匹配度，同时确认各附件接口的尺寸规格与外围系统的兼容性，避免出现安装错位的问题。
