重载型双安装板滚轮式脚轮结构设计

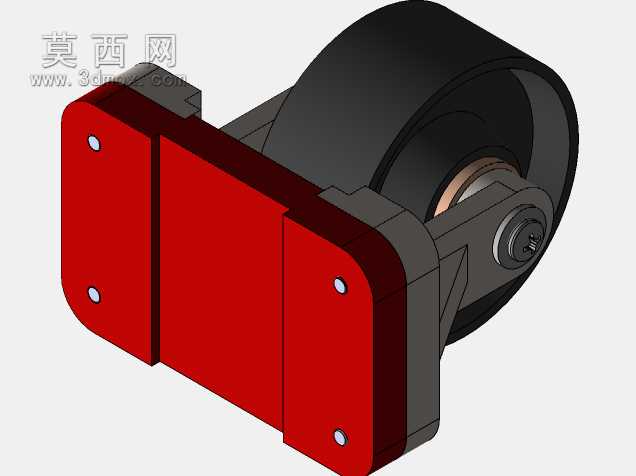

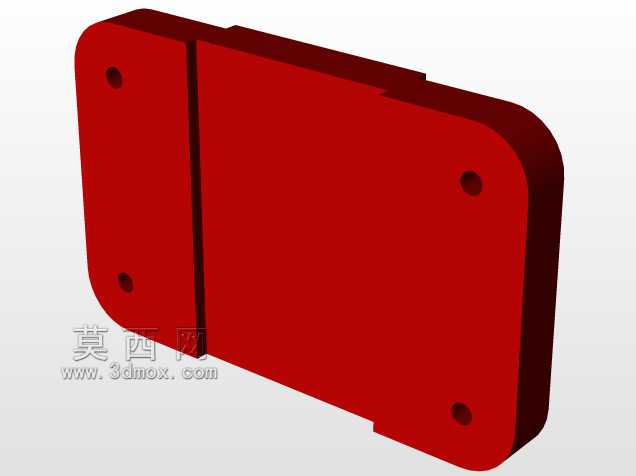

　　这款滚轮式承载脚轮主要面向车间重型周转工装、固定式作业平台移位、仓储重型货架短距离挪动这类需要兼顾静态承载与小范围移动的场景，日常使用中不需要频繁转向，重点保障直行移动时的承重稳定性与安装可靠性。从结构设计逻辑来看，整体采用分体式安装座搭配单滚轮的布局，安装侧设置两块平行的红色安装立板，立板上预留了上下排布的沉头安装孔，安装时可以直接通过螺栓将脚轮固定在设备底部的安装梁上，双立板的结构相比单侧板设计，能将滚轮轴的受力分散到两个支撑点，避免单侧受力导致的轴体弯曲、连接螺栓剪切断裂问题，适配的安装梁宽度刚好卡在两块立板的间隙内，安装时不需要额外加工定位卡槽，直接对齐孔位锁紧即可，安装边界预留了足够的螺栓操作空间，

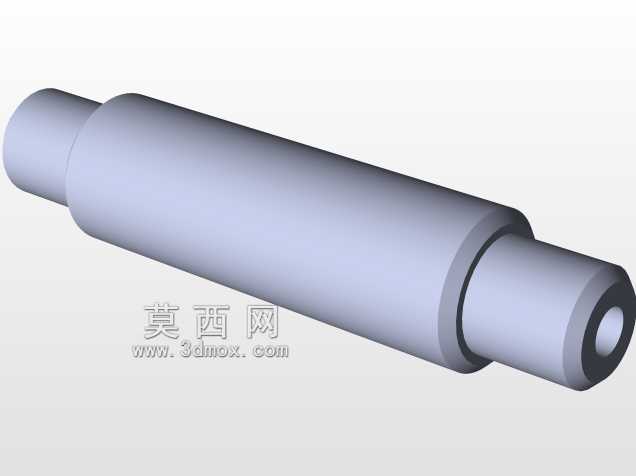

　　普通套筒扳手就能完成锁紧作业，不需要特殊工装。滚轮部分采用大宽度实心轮体设计，轮面为平整圆柱面，接触地面的面积更大，在环氧地坪、水泥地面、钢板地面上移动时，单位面积压强更小，不会压伤车间地坪涂层，也能在地面存在细小铁屑、焊渣的工况下正常滚动，不会因为小颗粒杂物卡滞导致轮体抱死。轮体与安装座之间通过阶梯式滚轮轴连接，轴端设置锁紧防松结构，长期承受交变载荷时不会出现轴体窜动、螺母松脱的问题，安装座与轮体的连接支架做了加强筋过渡，在承受冲击载荷时，比如设备过地面接缝、小高度门槛时，加强筋能分散支架根部的应力集中，避免支架从焊接位置断裂。设计过程中重点考量了静态承载时的受力分布，当设备处于静止放置状态时，

　　整体载荷通过两块安装立板传递到滚轮轴，再均匀分散到整个轮体宽度上，不会出现轮体局部受压过度导致的永久变形，轮体的转动阻尼设置在合理区间，空载推动设备时不会因为阻尼过大导致推行费力，重载停放时也不会因为地面微小坡度出现自行滑移的问题。安装尺寸方面，两块安装立板的孔位间距按照通用重型设备底部安装梁的标准孔距设计，不需要对现有设备底部结构做二次改造就能直接替换原有同规格脚轮，轮体的外径选择兼顾了移动灵活性与承载能力，外径过小会导致越障能力差，稍大的地面凸起就会卡住，外径过大则会抬升设备整体高度，影响设备作业时的重心稳定性，这款轮体的外径尺寸刚好适配10吨以内总重的设备移位需求，安装后设备底部离地间隙符合车间作业的安全要求，

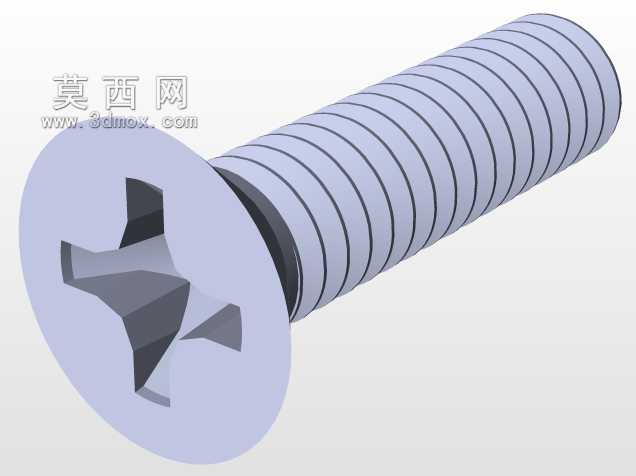

　　不会因为间隙过小剐蹭地面管线，也不会因为间隙过大导致设备重心偏高。整体结构没有多余的复杂零件，日常维护只需要定期检查安装螺栓的锁紧力矩、滚轮轴的润滑状态即可，不需要拆解复杂的转向结构，维护成本更低，适合在生产车间、仓储库区这类对配件可靠性要求高、维护条件有限的场景使用，建模过程中对每个配合面都做了公差匹配，安装孔的沉头深度刚好容纳螺栓头，锁紧后螺栓头不会突出安装板表面，避免安装时螺栓头与设备梁体产生干涉，轮体与安装支架之间预留了合理的转动间隙，不会因为加工误差导致轮体转动时蹭到支架侧板，也不会因为间隙过大导致轮体晃动。
