工业级气动钳式制动执行机构结构设计

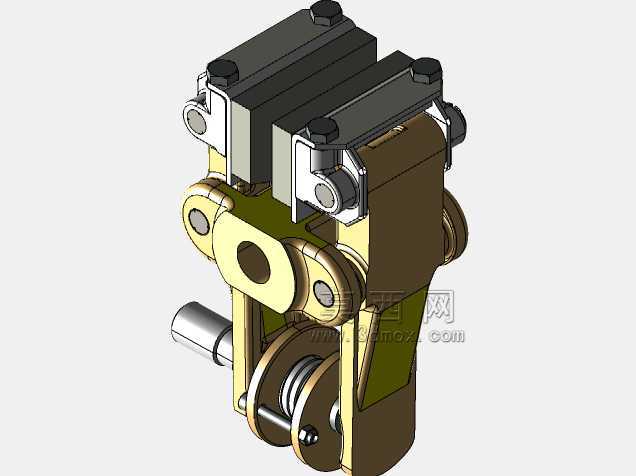

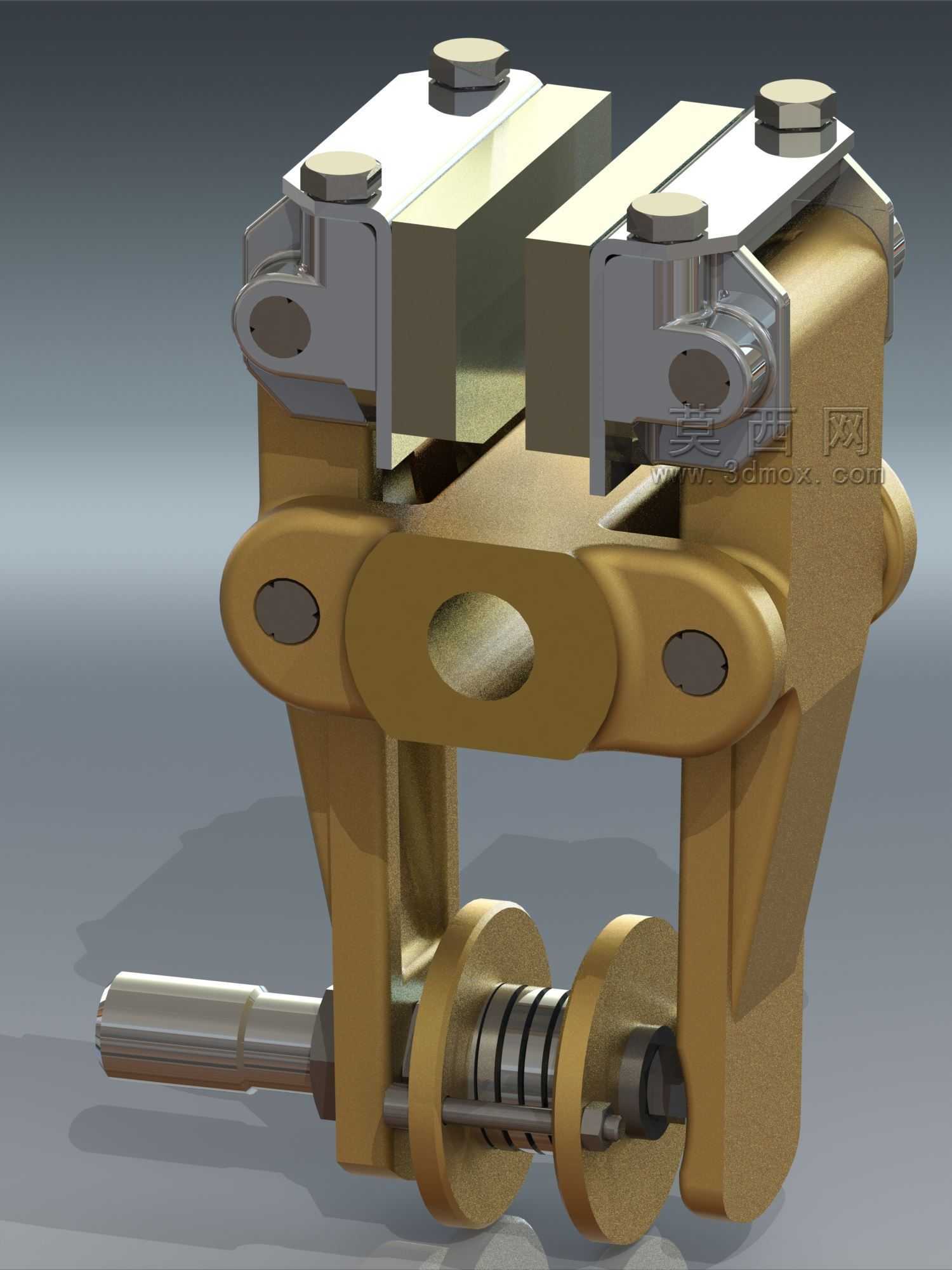

　　这款钳式气动制动装置，常配套在中轻载工业传动线、卷绕设备输出端、小型输送辊道驱动侧，也可用于机床辅助轴系的驻车锁定场景，依靠压缩空气作为动力源完成摩擦制动动作，相比电磁制动具备更高的制动力矩冗余，且不会因长时间通电出现线圈过热衰减的问题，在多粉尘、存在电磁干扰的车间工况下适配性更强。从结构布局来看，整体采用对称铰接钳体设计，上部两组摩擦块安装座通过铰接销轴与主钳架连接，下部集成气动驱动的推杆组件，当压缩空气通入驱动腔时，推杆向外伸出，通过杠杆结构带动两侧铰接臂同步向内收拢，让上部的两组摩擦块同时贴合制动盘的两个端面，依靠正压力产生的摩擦力矩实现转轴的减速或锁止；断气状态下，复位弹簧会推动推杆回位，带动铰接臂向外张开，

　　摩擦块与制动盘脱离接触，不会额外增加轴系的转动阻力。设计过程中，铰接点的位置公差控制是核心要点，所有销轴孔的同轴度需要控制在0.02mm以内，避免单侧摩擦块提前接触导致制动偏磨，同时铰接臂的力臂比例经过反复校核，在0.5-0.7MPa的常规工厂气源压力下，即可输出满足设计要求的制动力矩，不需要额外增设增压回路。摩擦块采用快拆式安装结构，通过顶部的压块与螺栓固定，不需要拆解整个钳体就可以完成摩擦片的更换，日常维护的操作门槛较低，适配工厂设备运维的实际需求。安装边界方面，钳体下部设置有两个同轴的安装销孔，可直接铰接在设备的预设安装支座上，允许钳体有小角度的摆动量，自动补偿制动盘的轴向窜动，避免刚性连接导致的摩擦块异常磨损；

　　整体结构的横向宽度控制在适配160-200mm直径制动盘的范围，安装时需要保证制动盘处于两组摩擦块的中心位置，两侧预留的间隙均匀，单侧间隙通常设置在0.3-0.5mm，既可以避免正常运转时摩擦块蹭到制动盘产生额外温升，也能保证制动动作响应速度控制在0.2s以内。下部的气动推杆采用组合式密封圈结构，杆端设置有防尘圈，可阻挡车间内的金属碎屑、粉尘进入驱动腔，延长密封件的使用寿命，弹簧腔设置有透气孔，避免往复动作时腔内形成气阻影响动作灵敏度。所有受力结构件均采用铸钢材质，铰接销轴做表面淬火处理，硬度达到HRC45-50，可承受长期往复铰接动作的磨损，摩擦块采用半金属摩擦材料，摩擦系数稳定，

　　在-10℃到60℃的常规车间环境下不会出现摩擦系数大幅波动的问题。在实际选型配套时，需要根据被制动轴的额定扭矩、最高转速匹配对应的制动盘直径，同时核算气源压力的稳定性，若现场气源压力波动较大，可在供气回路增设减压阀保证输入压力稳定，避免制动力矩不足或过大导致的制动冲击。整个结构没有复杂的异形曲面，所有加工面均为常规铣削、钻削可完成的特征，加工工艺性较好，适合批量生产加工，铰接点均设置有润滑油注油孔，可定期加注润滑脂降低铰接副的磨损，延长整体使用寿命。
