铰接式液压管路连接关节结构设计

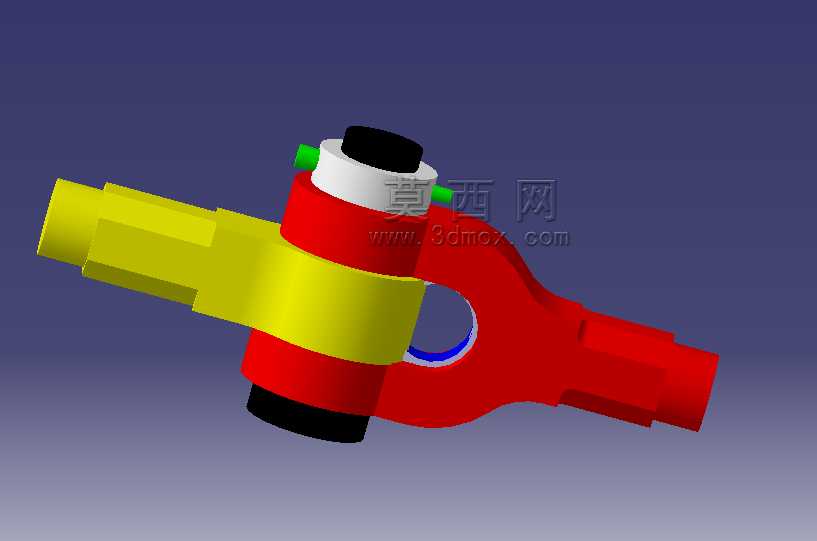

　　该铰接式连接关节主要应用于液压系统、气动管路的活动段布设场景，在工程机械作业臂、机床液压站、自动化生产线气动回路中，常遇到管路需要随执行件做小角度摆动的工况，普通硬管接头无法适配反复偏摆的位移需求，容易在交变应力下出现焊缝开裂、密封面泄漏的问题，这类铰接关节正是为解决该类管路布设痛点设计。从结构功能来看，该关节核心实现两个垂直方向管路的连通，同时允许绕中心销轴做一定角度的回转动作，既保证流体介质的顺畅导通，又能抵消部件运动带来的管路拉扯、扭转应力。主体采用分体式组合结构，横向贯通的接头段用于接入主路管路，带铰接孔的支耳段与固定端销轴配合形成回转副，中心的密封组件分别设置在回转配合面与管路对接端面，避免介质在回转过程中出现渗漏。

　　设计过程中优先考虑了回转副的配合间隙控制，间隙过大会导致密封件偏磨缩短使用寿命，间隙过小则会增大回转阻力，在低温工况下甚至会出现卡滞无法摆动的问题，因此配合面选用了基孔制间隙配合，表面粗糙度控制在Ra1.6以下，降低转动过程中的摩擦阻力。密封结构采用了组合式密封设计，端面设置平垫密封应对管路轴向的介质压力，回转面设置径向密封圈，在关节摆动过程中始终保持贴合状态，可适配常规矿物液压油、压缩空气等多种介质的密封需求。外形结构上，横向接头段设计为外六角结构，方便安装时使用扳手施加拧紧力矩，避免安装过程中接头本体跟转导致密封件错位；铰接支耳的厚度根据额定工作压力下的剪切强度计算确定，保证在系统峰值压力下不会出现支耳断裂变形；

　　中心销轴的锁紧结构采用了轴向挡圈加端盖的组合形式，既限制销轴的轴向窜动，又能在长期使用出现磨损后，快速拆解更换密封件，无需整体报废整个接头。安装边界方面，该关节的回转中心到横向接头端面的距离经过优化，在保证足够扳手操作空间的前提下，尽可能压缩了整体安装尺寸，适配设备上狭小的管路布设空间；铰接孔的孔径与常用的管路安装销轴尺寸通用，可直接替换同规格的传统铰接接头，无需对原有安装基座做额外改造。在实际选型使用中，需要根据管路的通径、系统工作压力匹配对应规格的关节，安装时需注意铰接面的清洁度，避免铁屑、杂质进入密封配合面造成密封件划伤，同时要控制销轴的锁紧力矩，避免力矩过大导致关节回转卡滞。这类铰接关节相比传统的软管连接，

　　具备更高的耐压等级，更长的使用寿命，在高频摆动的管路场景中，可有效降低管路更换维护的频率，减少设备停机维护的时间。结构建模过程中，对各零件的配合公差做了对应标注，回转副的运动行程做了限位模拟，避免实际使用中关节摆动角度过大导致管路与周边部件发生干涉，同时对介质流道做了圆弧过渡处理，降低介质在关节内部的流动阻力，减少系统的压力损失。
