红黑撞色多辐条乘用车轮辋结构设计

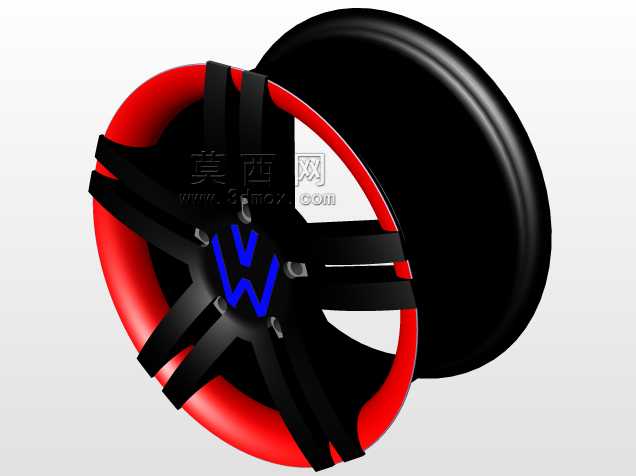

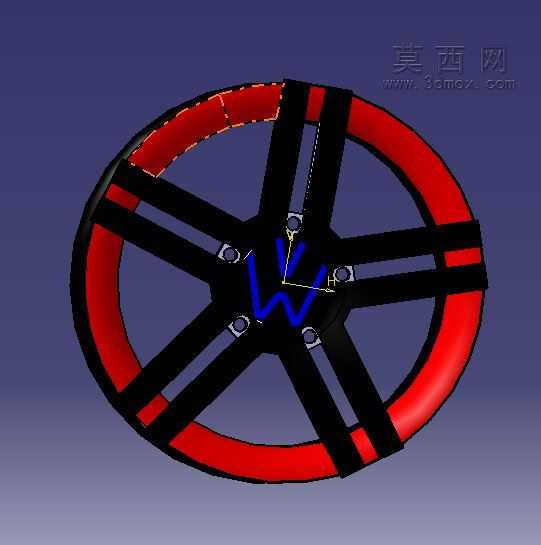

　　在乘用车底盘行走系统的部件开发中，轮辋作为连接轮胎与车轴的核心承载构件，其结构设计直接关联整车行驶的安全性、操控稳定性与外观辨识度。这款红黑撞色的多辐条轮辋，在结构布局上采用了五组双辐条的对称设计，辐条从中心安装盘位置向外延伸至轮辋胎圈座边缘，每组双辐条之间预留了充足的镂空空间，既能够降低轮辋整体的非簧载质量，也能为制动系统留出足够的散热气流通道，避免连续制动工况下制动盘热量堆积引发的热衰减问题。从安装边界来看，中心定位孔与周边五个螺栓安装孔的位置度公差控制在0.05mm以内，能够适配多数紧凑型家用乘用车的轮毂轴承单元安装尺寸，轮辋的胎圈座直径、宽度均符合常规民用轿车的轮胎装配标准，不需要额外调整轮胎规格即可完成适配。

　　设计过程中优先考虑了载荷传递路径的合理性，辐条与中心安装盘的衔接位置做了渐变式的加厚过渡，避免应力集中导致的辐条断裂风险，轮辋外缘的轮缘部分采用了加强卷边结构，能够在轮胎受到侧向冲击时提供足够的支撑强度，降低轮胎脱圈的概率。外观层面的红黑分色设计并非单纯的装饰处理，红色区域覆盖轮辋外轮缘与辐条侧面，黑色区域覆盖辐条主体与中心安装盘，这种分色处理在量产环节可以通过双色喷涂或者表面阳极氧化工艺实现，既能够满足年轻消费群体对车辆外观个性化的需求，也不会额外增加过多的制造成本。在实际装车应用场景中，这类轮辋既可以作为整车厂量产车型的原厂配置部件，也可以作为售后改装市场的替换配件，适配日常城市通勤、城郊非铺装路面轻度行驶等多种使用场景。

　　结构设计阶段已经完成了径向载荷、弯曲疲劳的仿真校核，辐条的截面形状经过多轮拓扑优化，在保证足够结构强度的前提下尽可能去除冗余材料，相比同尺寸的传统铸造轮辋重量降低约12%，能够有效提升车辆的加速响应性能，同时降低行驶过程中的胎噪传递。轮辋的中心盖安装位置预留了标准的卡扣安装槽，可以适配不同品牌标识的中心盖板，满足不同整车厂商的品牌标识装配需求。气门嘴安装孔设置在两组辐条之间的轮辋腹板位置，避开了辐条的应力集中区域，同时方便后期充气、胎压监测传感器的安装与维护。在轮辋与制动系统的间隙校核上，预留了足够的空间适配直径300mm以内的通风制动盘与单活塞浮动式制动卡钳，不需要加装垫片或者调整卡钳位置即可完成装配，降低了售后改装的适配难度。轮辋表面的涂层设计兼顾了防腐蚀与抗石击性能，能够抵御日常行驶中路面碎石的冲击、冬季融雪剂的腐蚀，延长部件的使用寿命。
