复古辐条式车轮轮毂结构设计

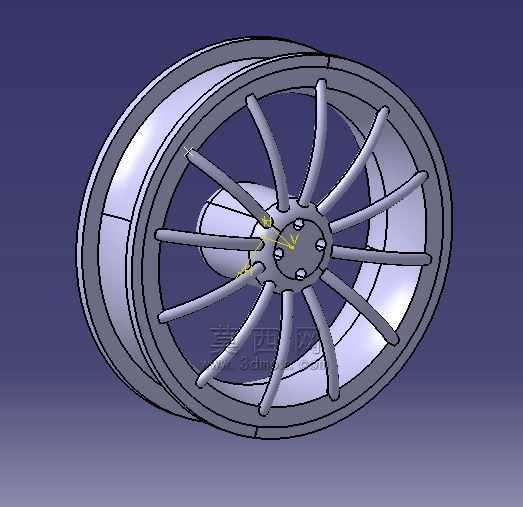

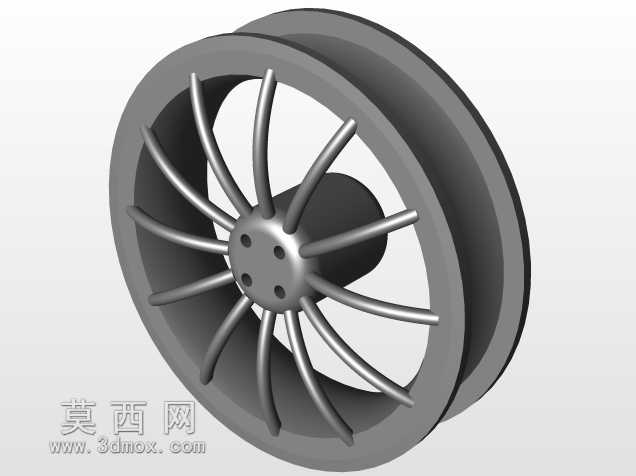

　　在复古乘用车、经典复刻车型以及定制改装车辆的行走系统设计中，辐条式轮毂是兼顾外观辨识度与结构可靠性的核心部件，这类轮毂最早应用于早期乘用车与摩托车型，如今在复古风格改装、经典车修复、低速观光车辆的配套设计中仍有广泛的应用场景。不同于当下主流的铸造一体式多辐轮毂，这款辐条轮毂采用中心轮毂座向外延伸弧形辐条连接外侧轮辋的结构，在设计阶段首先要匹配对应轮胎的安装尺寸，轮辋的胎圈座直径、宽度需要严格适配选定规格的老式斜交轮胎，保证轮胎安装后胎圈与轮辋贴合紧密，不会在行驶过程中出现漏气、胎圈脱出的问题。

　　从结构功能来看，轮毂中心的安装座设置了均匀分布的螺栓孔，用于和车辆的转向节或者后桥轮毂轴进行连接，螺栓孔的分布圆直径、孔位数量、中心定位孔尺寸需要严格匹配对应车型的轴头参数，保证安装后轮毂的旋转中心与车轴轴线完全重合，避免行驶过程中出现车轮跳动、动平衡超差的问题。向外延伸的弧形辐条采用等强度设计思路，每根辐条的截面从中心安装座处向轮辋方向逐步过渡，在保证辐条承受车辆垂直载荷、转弯侧向力、制动扭矩的前提下，尽可能降低辐条自身重量，减少行走系统的非簧载质量，提升车辆行驶过程中的平顺性。

　　设计过程中需要重点考量辐条的受力分布，车辆在静止状态下，垂直载荷主要由下方的几根辐条承担，行驶过程中随着车轮转动，每根辐条会周期性承受拉压交变载荷，因此辐条与中心座、辐条与轮辋的连接位置都做了圆弧过渡处理，避免应力集中导致的辐条断裂问题。轮辋部分采用深槽式结构设计，方便轮胎的拆装作业，轮辋边缘的凸缘结构用于卡住轮胎的胎圈，在轮胎充气后保证胎圈始终贴合在轮辋的密封面上，这类结构的轮毂在老式乘用车、复古定制摩托车、景区观光老爷车的配套设计中十分常见，既能够还原经典车型的外观质感，也能满足日常低速行驶的结构强度要求。

　　在安装边界的设计上，除了中心安装孔与螺栓孔的位置精度要求，还需要预留制动系统的安装空间，中心轮毂座的内侧空腔需要能够容纳鼓式制动机构或者盘式制动的制动盘、卡钳结构，保证轮毂安装后不会与制动部件发生运动干涉。辐条的弯曲弧度设计除了考虑结构受力，也兼顾了外观的复古质感，均匀分布的十二根辐条在车轮转动时能够形成流畅的视觉效果，匹配老式轮胎的厚胎壁设计，能够过滤一部分路面传递的颠簸振动。不同于钢丝辐条轮毂需要定期调整辐条张力，这款一体式的辐条轮毂结构在后期维护上更加便捷，不需要频繁调整辐条松紧，只需要定期检查安装螺栓的紧固力矩即可，适合在非道路场景的观光车辆、展示用复刻车型上使用。

　　在结构校核阶段，需要针对垂直冲击载荷、转弯侧向载荷、制动扭矩三种典型工况做有限元分析，验证辐条与轮辋、中心座连接位置的应力水平，保证在最大载荷工况下结构的应力低于材料的屈服强度，同时预留足够的安全系数。轮辋的壁厚设计需要兼顾轮胎安装时的刚度要求与整体重量控制，壁厚过薄会导致轮胎安装时轮辋变形，壁厚过大则会增加轮毂整体重量，提升非簧载质量影响行驶性能。这类辐条式轮毂的设计，既需要满足行走部件的结构强度、安装匹配等工程要求，也需要还原老式车轮的外观特征，在经典车修复、复古车型定制的场景中，这类结构的轮毂能够很好地匹配老式轮胎的安装需求，还原车辆的原始设计风格。
