十字轴式万向联轴器结构设计

　　在各类需要补偿两轴间角度偏移的传动场景中，万向联轴器是应用极为广泛的轴系连接件，从冶金设备的轧机传动线，到工程机械的行走机构，再到轻工设备的动力传输单元，但凡存在两轴安装时无法保证严格同轴、或是工作过程中轴系会产生相对角位移的工况，都能见到这类部件的身影。不同于刚性联轴器仅能传递同轴扭矩、对安装同轴度要求极高的特性，十字轴式万向联轴器依靠自身的铰接结构，可在两轴轴线存在最大45度左右夹角的状态下稳定传递旋转扭矩，同时不会在轴系上产生额外的附加弯矩，能有效保护配套的轴承、齿轮等核心传动零件，避免因安装偏差或工作变形带来的早期失效问题。

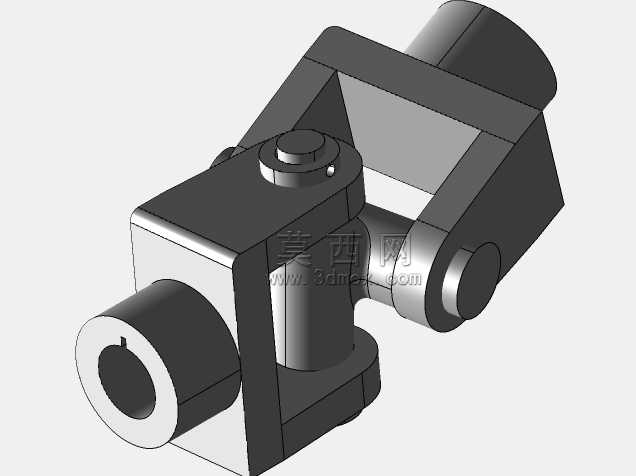

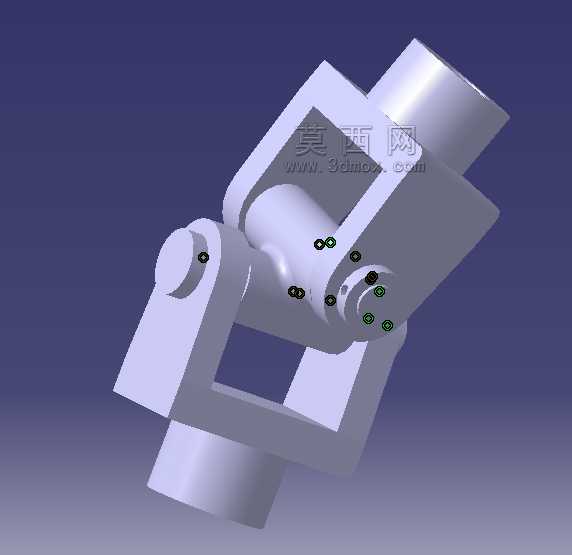

　　从结构设计逻辑来看，这款万向联轴器采用了经典的双铰节十字轴布局，两端的叉形接头分别对接主动轴与从动轴，中间通过十字轴实现两个方向的转动自由度，十字轴的四个轴颈分别装配在两个叉形接头的轴孔内，配合耐磨衬套实现低摩擦转动，轴端采用紧固件做轴向限位，防止工作过程中十字轴脱出。设计过程中首先要明确的是额定传递扭矩的边界，这直接决定了十字轴的轴颈直径、叉形接头的截面厚度，以及连接紧固件的规格选型，若扭矩裕量不足，重载冲击下很容易出现叉头断裂、十字轴轴颈剪切失效的问题；若裕量过大则会造成整体结构笨重，增加轴系的转动惯量，对频繁正反转的传动场景反而不利。

　　安装边界的尺寸匹配是这类部件选型与建模时的核心考量点，两端轴孔的直径、键槽尺寸需要与对接轴的轴伸尺寸完全匹配，轴孔的深度要保证轴伸插入后有足够的配合长度，避免键连接承压不足出现压溃。联轴器的最大回转直径需要预留足够的周边安全间隙，防止旋转过程中与周边的机架、护罩等部件发生刮碰，尤其是在大角度偏转工作的状态下，叉形接头的外轮廓扫掠区域要提前做空间校核，避免出现运动干涉。十字轴的中心到两端叉头端面的距离，决定了联轴器允许的最大轴间夹角，这个尺寸的公差需要严格控制，若尺寸偏差过大，会导致大角度转动时出现卡滞，或是转动过程中扭矩传递波动过大，影响传动平稳性。

　　实际应用中，单十字轴万向联轴器存在主动轴匀速转动时从动轴转速周期性波动的问题，转速波动幅度随轴间夹角增大而提升，因此在转速较高、对传动平稳性要求高的场景中，通常会成对使用这类万向联轴器，通过合理布置中间轴的相位，抵消两端的转速波动，实现等速传动。建模过程中需要重点验证铰接部位的运动间隙，既要保证转动灵活无卡滞，又要避免间隙过大带来的传动回差，对于精密传动场景，衬套与轴颈的配合间隙通常控制在丝级精度，同时要预留润滑通道，保证工作过程中铰接面能得到持续润滑，降低磨损速率，延长部件使用寿命。

　　这类部件的结构看似简单，但每个尺寸的确定都需要结合实际工况做校核：叉形接头的过渡圆角位置是应力集中的高发区域，建模时需要做合理的圆角过渡，避免直角截面带来的应力集中，在重载冲击工况下，这个位置往往是疲劳断裂的起始点；连接紧固件需要考虑防松设计，因为联轴器工作过程中持续承受交变载荷，普通螺纹连接很容易出现松动，一旦紧固件脱落会直接造成传动中断，甚至引发设备安全事故。不同工况下的设计侧重点也有区别，低速重载场景优先考虑结构强度与抗冲击能力，高速场景则需要额外做动平衡校核，控制整体的剩余不平衡量，避免高速旋转时产生过大振动。
