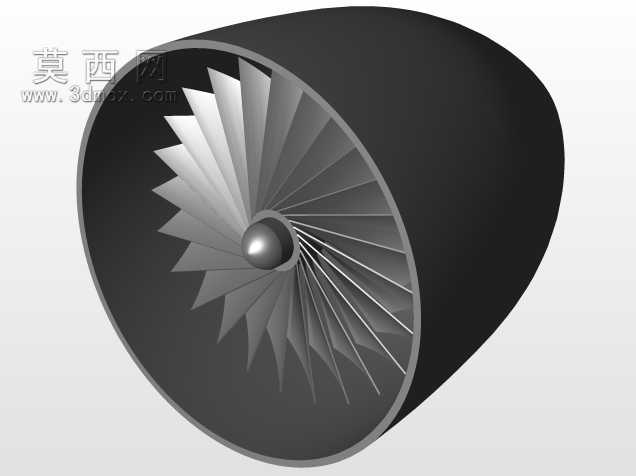

航空发动机涡轮叶片组件三维结构设计

　　在航空推进系统、地面燃气轮机以及大型涡轮增压设备的核心做功单元中，涡轮部件直接承担着将高温高压燃气的热能与压力能转化为旋转机械能的核心职能，其结构设计的合理性直接决定整套动力装置的热效率、运行稳定性与服役寿命。本次完成的涡轮结构设计，首先从气动载荷的传递路径出发，将轮盘与叶片的连接结构作为核心设计节点，摒弃了传统分体式叶片榫头连接的冗余结构，采用整体式叶盘构型的设计思路，有效减少了连接界面的气流泄漏损失与应力集中风险。从实际应用场景来看，这类涡轮结构既可以适配小推力航空涡扇发动机的低压涡轮段，也可经过参数调整后应用于工业燃气轮机的动力涡轮级，还能匹配大型柴油机的涡轮增压器涡轮端，覆盖从百千瓦级到数兆瓦级的动力输出需求。

　　设计过程中首先梳理了涡轮的实际工作边界：高温燃气从燃烧室流出后以特定角度冲击叶片叶身，叶片型线采用了可控扩散叶型设计，沿叶高方向的扭转角度随半径变化做连续调整，保证不同叶高位置的气流攻角都处于最优区间，避免叶尖部位出现气流分离导致的效率损失，同时也降低了叶身表面的附面层发展厚度，减少气动损失。轮盘部分的结构设计充分考虑了高速旋转下的离心载荷分布，轮心位置的厚度根据径向应力的计算结果做渐变处理，从轮毂中心向外缘轮缘位置厚度逐步过渡，既保证了轮盘在最高工作转速下的强度储备，又尽可能控制了转子整体的转动惯量，避免转子启停过程中出现过大的惯性冲击。叶片的前缘与后缘圆角做了针对性优化，前缘圆角根据来流湍流度做匹配设计，

　　降低高温燃气对叶片前缘的热冲击，后缘则在保证强度的前提下尽可能做薄，减少尾迹损失，同时叶身表面的粗糙度控制也纳入了设计考量，为后续的加工工艺预留了明确的精度基准。从安装边界来看，涡轮转子的中心轴孔采用了高精度的圆柱配合面设计，配合端面的定位止口保证与传动轴的同轴度要求，轴孔周边设计有均匀分布的连接螺栓孔，孔位的位置度公差经过严格校核，保证高速旋转下的转子动平衡精度，避免运行过程中出现异常振动。轮盘外缘的叶根连接部位，采用了圆弧过渡的结构形式，消除直角连接带来的应力集中点，经过有限元校核，在最高工作转速与最高工作温度的耦合工况下，该部位的最大等效应力远低于材料的许用应力值，具备足够的安全裕度。考虑到涡轮实际运行中会经历频繁的启停循环，

　　热胀冷缩带来的变形量也在设计阶段做了充分计算，叶片与轮盘的材料线膨胀系数匹配性经过验证，不会因温度变化出现连接松动或者结构卡滞的问题。叶身的流道型线经过多轮气动仿真迭代，从进口到出口的流道面积按照做功需求做连续变化，保证燃气在流道内的膨胀过程均匀可控，不会出现局部流速突变导致的激波损失。在结构细节上，叶片顶部设计有极小的叶尖间隙预留量，既避免运行过程中叶尖与机匣发生碰磨，又尽可能减少叶尖间隙的漏气损失，提升涡轮的整体做功效率。轮盘的前后端面设计有相应的密封结构安装位，可适配迷宫式密封或者刷式密封结构，防止冷却气与高温燃气发生串流，保证涡轮段的温度场分布符合设计预期。针对涡轮的冷却需求，叶身内部预留了冷却通道的设计空间，可根据实际工作温度等级选择是否通入冷却气，适配不同工况下的热防护需求。整个转子结构的质量分布经过反复优化，质心严格落在旋转轴线上，为后续的动平衡工序减少了配重调整的工作量。从装配流程的角度出发，该涡轮结构的所有配合面都设计有明确的装配导向角，方便生产装配过程中的零件对位，不会出现装配卡滞或者错位的问题。同时，结构上预留了必要的检测基准面，方便生产过程中的尺寸检测与服役后的维护检测，可直接通过三坐标测量设备完成关键尺寸的精度校验。
