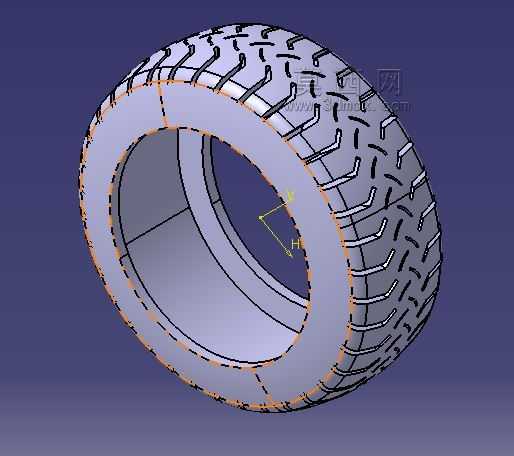

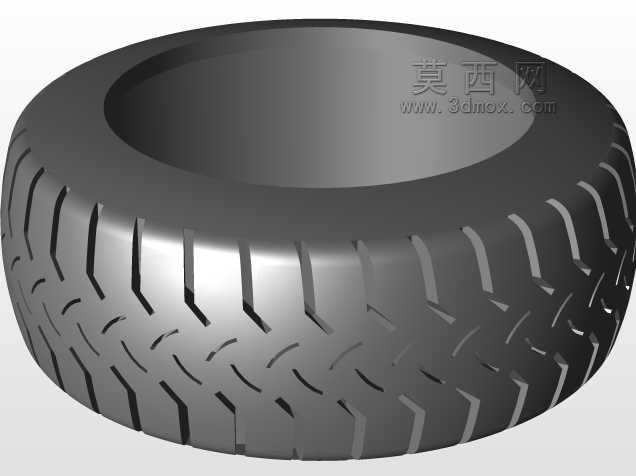

乘用车橡胶轮胎外观结构三维数模

　　在整车行走系统的配套设计环节，轮胎作为直接接触路面的核心承载部件，其结构合理性直接决定车辆的抓地表现、滤震性能与行驶安全性，本次完成的轮胎结构数模，完全围绕民用乘用车的常规使用场景搭建，可直接对接轮辋装配、整车动力学仿真、底盘干涉校验等多环节的设计需求。日常道路行驶过程中，轮胎需要同时承担整车整备质量与乘员、载荷的垂直压力，还要传递驱动、制动过程中的纵向力矩，以及转向工况下的横向附着力，同时要缓冲路面颠簸带来的瞬时冲击，因此在建模阶段首先明确了各部分的功能分区：外侧胎面设置连续交错的块状花纹，花纹沟槽的走向兼顾排水与抓地需求，横向沟槽可以快速破除雨天行驶时胎面与路面间的水膜，纵向连续的花纹肋条则能保障高速行驶时的方向稳定性，

　　避免胎面过度形变带来的行驶跑偏问题。胎体部分采用环形等厚结构的建模逻辑，内侧的装配基面严格匹配常规乘用车钢制、铝合金轮辋的止口尺寸，安装边界的直径公差、配合面的圆角过渡都按照实际装配要求设置，避免后续装配环节出现胎圈卡滞、密封不严的问题。胎侧区域做了适度的弧度过渡，既可以在轮胎受到侧向挤压时提供足够的形变余量，吸收路面传来的小幅冲击，也能避免胎侧应力集中导致的橡胶开裂问题。建模过程中没有采用简单的环形拉伸直接生成整体结构，而是先绘制胎面的展开轮廓线，将每一组花纹块的形状、沟槽深度、排布间距按照实际轮胎的接地特性做阵列排布，再通过环形折弯命令将展开的胎面结构卷曲为环形，与胎侧、胎圈部分做布尔合并，所有花纹块的边缘都做了微小的圆角处理，

　　还原实际橡胶件的脱模特征，也避免应力仿真环节出现尖锐棱边导致的应力奇异问题。从实际应用场景来看，该数模可用于整车总布置阶段的轮腔间隙校验，核对转向极限位置下轮胎与翼子板、悬架摆臂、轮拱内衬的最小安全间隙，避免实车装配后出现运动干涉；也可导入动力学仿真软件中，设置不同路面附着系数下的轮胎刚度、阻尼参数，模拟急加速、紧急制动、连续过弯等工况下的轮胎形变与受力表现，为底盘调校、ABS系统匹配提供基础的数模支撑；同时也可用于轮胎生产环节的模具设计参考，核对花纹块的拔模角度、分型面位置，减少后续模具加工过程中的反复修模工作量。数模的整体尺寸按照常规紧凑型乘用车的轮胎规格设定，断面宽度、扁平比、内径尺寸都符合市面主流家用车型的装配要求，

　　胎圈位置的定位凸台尺寸与轮辋的卡槽完全匹配，安装后可以保证轮胎与轮辋的同轴度，避免高速行驶时出现车轮动平衡超差的问题。胎面花纹的排布做了节距错位处理，避免相同节距的花纹块连续接地产生的共振噪音，这一细节也完全还原了民用静音轮胎的设计逻辑，能够满足家用车型对行驶静谧性的要求。在结构细节处理上，胎面与胎侧的过渡区域做了厚度渐变处理，胎面位置因为需要直接接触路面、承受磨损，胶层厚度略大于胎侧位置，胎侧则在保证足够支撑强度的前提下控制厚度，兼顾滤震性能与轻量化需求。整个建模过程完全遵循实际轮胎的生产制造逻辑，没有出现违背工艺可行性的结构设计，所有的加强筋、过渡圆角、装配止口都能在实际量产轮胎上找到对应的结构，不存在为了建模美观而设置的非工程化特征。
